 décodeur de Br 51

Aller en bas
3 participants
AuteurMessage
Gilles Atao
5 oscars
5 oscars
Gilles Atao

Age : 72
Date d'inscription : 31/12/2011
Messages : 792

décodeur  de Br 51 Empty
MessageSujet: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 9:41

Bonjour à tous

Mad Mad j'ai effacé par erreur la photo de cablage du décodeur ref 602758 de la Br 51 .

Quelqu'un aurait-il l'ordre de cablage ou plus simplement une photo ?

Merci d'avance

Gilles *train *train

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14535
Localisation : Rhône Alpes / Provence

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 13:12

Bonjour Gilles

De quelle machines parles-tu?

Märklin n'a pas encore fait de BR 51?

Denys
Revenir en haut Aller en bas
Gilles Atao
5 oscars
5 oscars
Gilles Atao

Age : 72
Date d'inscription : 31/12/2011
Messages : 792

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 20:56

Bonsoir Denys

c'est une Märklin la référence 37841
son immatriculation : 051 761-5
d'où ma déduction Br 51 , à Yannick a fait quelques recherches c'est une
Série 051 de la Deutsche Bundesbahn (DB) : locomotive modifiée à tendercabine, en livrée des années 70.

Je l' ai équipée d'un nouveau décodeur sound de chez Märklin et entre temps j'ai je pense trouvé le cablage de son ancien décodeur !

a+

*train *train
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14535
Localisation : Rhône Alpes / Provence

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 21:38

Bonsoir Gilles

C'est vrai que cette 051, je l'ai complêtement zappée, je croyais que c'était une 050!

Elle avait quoi, comme décodeur, c'était encore un C90, non?

Par contre, elle a un Telex.

Denys
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Age : 53
Date d'inscription : 04/09/2011
Messages : 4948
Localisation : Flémalle ( Région Liégeoise ) / Belgique

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 21:57


Bonsoir Gilles et Denys Wink ,

voici ce que j'ai trouvé dans les archives marklin sur cette loco :


37841 Locomotive à tender séparé pour trains de marchandises.


Groupe: Locomotives
Sous-groupe: Locomotive à vapeur

Voie: H0
Epoque: IV


Modèle réel : Série 051 de la Deutsche Bundesbahn (DB) : locomotive modifiée à tendercabine, en livrée des années 70.
Modèle réduit : Avec décodeur Digital, moteur à hautes performances et attelage Telex sur le tender. Moteur dans la chaudière. 5 essieux moteurs. 4 bandages d'adhérence. Châssis articulé pour une parfaite inscription en courbe. Prééquipée pour recevoir un générateur fumigène 7226. Feux de signalisation activés en exploitation conventionnelle, commutables en exploitation Digital. Générateur fumigène, attelage Telex et temporisation d'accélération-freinage commutables en Digital avec la Control Unit 6021. Attelage court réglable entre locomotive et tender. Nombreux détails rapportés. Longueur hors tampons 26,3 cm.
Highlights:

Digital : attelage Telex pour dételage du train à tout endroit du réseau.


Elle est sortie en 2001 ce qui peut aider pour le type de décodeur embarqué scratch

Lolo

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14535
Localisation : Rhône Alpes / Provence

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 22:08

Re,

A mon avis, un C90, donc, le cablage devrait être celui-ci:

décodeur  de Br 51 Image2xc

Denys
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Age : 53
Date d'inscription : 04/09/2011
Messages : 4948
Localisation : Flémalle ( Région Liégeoise ) / Belgique

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 22:19


Bonsoir Denys Wink ,

oui, ça devrait certainement être quelque chose comme cà study

Voici un lien qui pourrait pas mal aider Arrow LIEN

Peut-être qu'en prenant note du n° du chipstet ( genre XXX.XX ) on pourrait retrouver avec précision de quel décodeur il s'agit study

Lolo
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14535
Localisation : Rhône Alpes / Provence

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 22:25

Bonsoir Lolo

Pour le cablage, ce sera la même chose, juste vérifier la couleur du fil du telex.

Denys
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Age : 53
Date d'inscription : 04/09/2011
Messages : 4948
Localisation : Flémalle ( Région Liégeoise ) / Belgique

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 22:47

Tortillard a écrit:
Bonsoir Lolo

Pour le cablage, ce sera la même chose, juste vérifier la couleur du fil du telex.

Denys

Oui, voici le schéma du 60901 avec un telex :

décodeur  de Br 51 6090x_10

Avec dans le cas présent, F2 ( brun / vert ) comme fonction pour le telex

Le code des couleurs est bien détaillé sur le lien de pallund.dk *yes

Lolo
Revenir en haut Aller en bas
Gilles Atao
5 oscars
5 oscars
Gilles Atao

Age : 72
Date d'inscription : 31/12/2011
Messages : 792

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 22:56

Bonsoir à tous

le décodeur ressemble à ça :

http://www.web-hgh.de/index_jsm_moba.htm?http://www.web-hgh.de/p03_maedig_6090x-asic-so_tendec.htm

mais il n'a pas la platine supplémentaire pour le Telex

et le chip est un 701.22 B

C'est une variante d'un C 90 sur une platine spécifique pour aller dans le tender .

Ce n'est pas la couleur des câbles que je recherchais mais simplement à quoi correspondaient les plots de soudures .

merci à vous tous pour les liens .

Bonne nuit

*train *train

Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Age : 53
Date d'inscription : 04/09/2011
Messages : 4948
Localisation : Flémalle ( Région Liégeoise ) / Belgique

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 23:07

Re Wink ,

si ça peut t'aider, j'ai ça en stock tongue

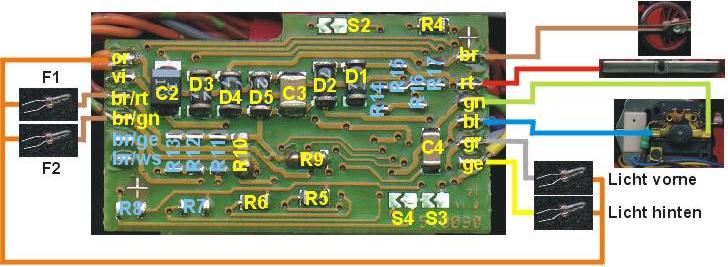

décodeur  de Br 51 C91_ba10

C'est ça que tu voulais scratch

Lolo
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Age : 53
Date d'inscription : 04/09/2011
Messages : 4948
Localisation : Flémalle ( Région Liégeoise ) / Belgique

décodeur  de Br 51 Empty
MessageSujet: Re: décodeur de Br 51   décodeur  de Br 51 Icon_minitimeMar 8 Mai 2012 - 23:09


Voici d'ailleurs le LIEN vers cet excellent article sur les 60901/ 902 study
