| Sujet: Bruxelona - Réseau 5m*160 & impressions 3D Sam 15 Juil 2017 - 9:22 | |

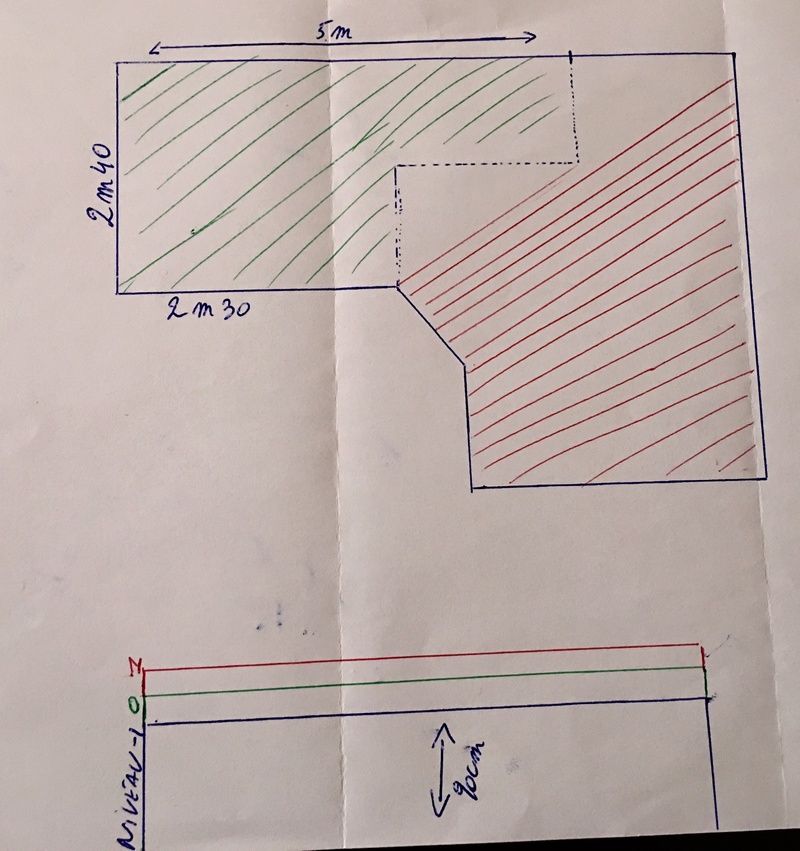

| Bonjour à tous, Pitiben est de retour après deux bonnes années à l'arrêt total (qui inclus un déménagement et autres soucis variés). Cet été, je ressors le matériel pour construire un nouveau réseau et je m'adresse à vous les experts pour bien démarrer. Ci-dessous la première réflexion sur la place disponible (hachures vertes). J'ai plusieurs questions :
- Je souhaiterais un réseau sur 3 niveau où le niveau - 1 serait la gare cachée qui doit abriter des rames de 1m60/1M80. A ce même niveau je ferais apparaître deux voies en lignes droite en frontales
- Vu l'espace je compte utiliser des rampes hélicoïdales sur un rayon de type R3 ce qui prendrait un mètre de diamètre d'après mes calculs. Quelle serait la hauteur totale considérant les 3 niveaux?
- Pour la hauteur mon réseau précédent était trop haut, je compte partir sur 90cm de hauteur pour le niveau - 1 et compter 20 cm par niveau, je devrais arriver à une hauteur totale de 1m30. Est-ce OK?
- Le problème de mon réseau précédent était les accès à tout point du réseau qui était laborieux. Je compte du coup utiliser une structure plus adaptée. Quels conseils avez-vous? je ne suis pas un très bon menuisier
- Au niveau 0 se trouvera ma gare principale où je souhaiterais recevoir entre 4 et 6 trains sur longueur de 1m80. Quelle Largeur devrais-je prévoir au total?
Merci pour votre aide. Pitiben
Dernière édition par pitiben le Mer 26 Mai 2021 - 5:46, édité 3 fois | |
|
| |
zorgzib 4 oscars
Age : 71 Date d'inscription : 02/02/2016 Messages : 474 Localisation : Hennuyères Sud-Est
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Sam 15 Juil 2017 - 12:21 | |
| salut Benoit
le point 1 avec les voies frontales c'est bien
le point 2 avec 2 rampes H et bien une seule rampe H et une pente ne serait pas bien ? ou alors une rampe double voies, et puis une rampe H sur 3 niveaux apporte un problème au niveau intermédiaire ou alors une H entre -1 et +0 ET à l'autre bout de table une autre H de +0 à +1 ?
le point 3 ok
le point 4: y a-t'il des fenêtres, radiateurs, une partie mansardée, . . . qui gêneraient votre déplacement ? à ce moment déjà adapter la forme de la table ne pas oublier la largeur de la table pour les accès, contre un mur et si accès par les deux côtés le multiplex, les cornières pré trouées, . . .
le point 5 : bonne idée pour la gare principale les 3 niveaux formeraient un gradin à certains endroits ?
merci bonne continuation Patrice
| |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Sam 15 Juil 2017 - 18:00 | |
| Bonjour Patrice, Merci pour ta réponse. pour le point 2 , je ne suis pas certain de comprendre ce que tu veux dire le point 4: il n'y a aucun obstacle si ce n'est les murs mais rien de particuliers. Question que sont des Cornières prétrouées? oui l'idée pour le point 5 serait d'avoir un gradin pour donner un effet de profondeur Bonne soirée. | |
|
| |
zorgzib 4 oscars
Age : 71 Date d'inscription : 02/02/2016 Messages : 474 Localisation : Hennuyères Sud-Est
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Sam 15 Juil 2017 - 19:04 | |
| salut Benoit pour le point 2 : je pense que les hélices RS et TU sont meilleurs que AB + CD sans compter si c'est de la double voie https://i.servimg.com/u/f11/19/41/21/25/benoit10.jpgpour le point 4 : ne pas coller la table contre un mur les cornières, il en existe plusieurs sorte même peintes avec des trous déjà faits bonne continuation Patrice | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Dim 16 Juil 2017 - 12:49 | |

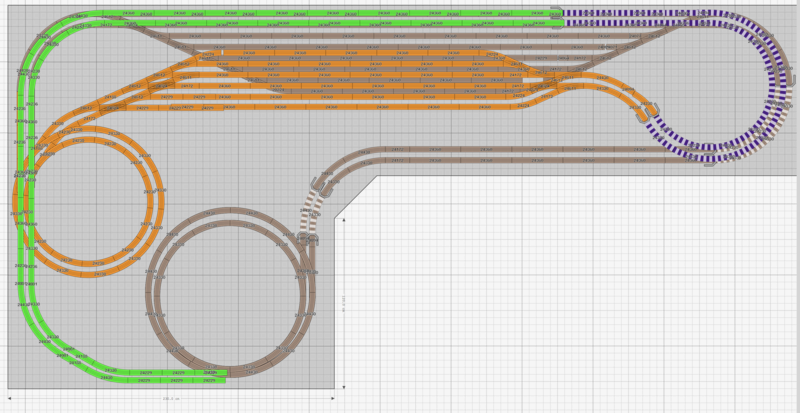

| Voici une première ébauche. Niveau 1 en vert Niveau 0 en orange Niveau -1 en Marron J'ai essayé de :
- Maximiser le roulage des grandes rames
- Avoir un effet "gradins entre le niveau -1 et 1
- Avoir une variante pour les accès aux niveaux(un accès du -1 vers le 1 directement par une hélicoïdale et un autre accès transitoire passant par la gare au niveau 0
- Essayer d'avoir un réseau aéré et accessible (prévoir des trappes d'accès)
2 soucis encore à tackler (hormis les problèmes que vous pourrez identifier) Ayant une 40 aine de trains je n'ai pas encore solutionné le garage des trains... [*]réutiliser ce que j'avais créer sur le réseau précédent que je trouvais sympa (4 voies qui se croisent en rampe) comme ci-dessous Merci pour vos suggestions | |
|
| |
zorgzib 4 oscars
Age : 71 Date d'inscription : 02/02/2016 Messages : 474 Localisation : Hennuyères Sud-Est
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mar 18 Juil 2017 - 0:21 | |
| | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Sam 5 Aoû 2017 - 10:55 | |

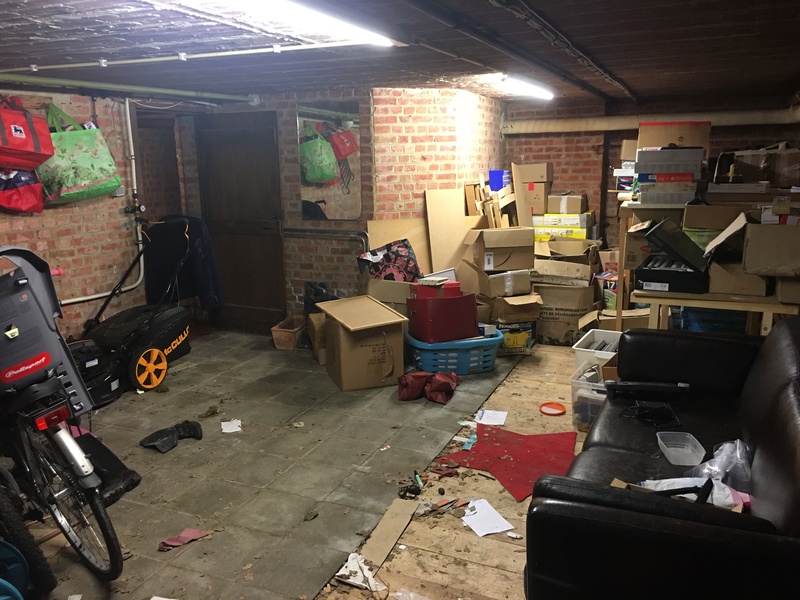

| Désolé pour mon retour tardif je me suis concentré sur les équipements pour construire la structure. A ce sujet je me demandais si recyclé mes panneaux en MDF de 122*122*10mm pour les coupés en bande de 12 cm pour faire les croisillons et les utiliser pour la structure serait ok?
| |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mar 29 Aoû 2017 - 14:25 | |
| Petite mise à jour. Après pas mal de réflexion donc, je me suis lancé dans la structure. Ce seront des modules 1m60*60cm que j'assemblerai côte à côte avec des écrous. Ce format me donne l'avantage d'être modulable si besoin (on ne sait jamais!) et d'être robuste sans devoir spécialement des croisillons (je m'attends à un retour des évangélistes des croisillons mais j'assume ) Pour le bois, j'ai choisi de l'OSB de 18mm en bande de 12 cm de large. Pour les voies, ce sera du multiplex 0,8mm Je suis encore en train de réfléchir / d'hésiter sur l'espace (sur la photo je mets un espace de 60cm*60 cm au milieu du module avec de part et d'autre 45*60). ça fait peut-être trop...? je ne les ai pas encore fixées au cadre | |
|
| |
zorgzib 4 oscars
Age : 71 Date d'inscription : 02/02/2016 Messages : 474 Localisation : Hennuyères Sud-Est
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mer 30 Aoû 2017 - 12:41 | |
| salut faire les choses de façon juste : c'est cela être intelligent car rien ne sert de fignoler là où c'est inutile bonne continuation merci Patrice | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Ven 1 Sep 2017 - 16:05 | |
| Bonjour Benoit, L'agencement de ton plan est intéressant, mais as-tu pensé à l'accessibilité de ton réseau ? 1) Existe-t-il un espace suffisant pour pouvoir accéder à l'arrière de ton réseau, ( là où tu as indiqué "5 mètres) un espace de 1 m serait idéal pour se faufiler entre le mur ton réseau sinon, il faudrait envisager un "Trou d'homme". 2) En ce qui concerne les "Rampes hélicoïdales" le mieux serait de les acheter toutes faites avec les tiges filetées adaptées chez Noch par exemple, sous les numéros 53008 et 53108. Elles te permettent avec une ou deux voies d'atteindre une différence de niveau de 130,5 mm avec une pente de 2,5 % avec un Ø de 1352 mm. Les modules 53001 et 53101permettent d'obtenir un résultat identique mais avec une pente de 3,8 % ce qui est un maximum avec un Ø de 828 mm.
Si tu estimes que tes connaissances en menuiserie sont insuffisantes, c'est encore la meilleure solution.
Voir le site : noch.de
Enfin sur : telenet.be tu as à ta disposition un calculateur qui te permet de calculer au mieux, l'espace dévolu à ton réseau pour le calcul idoine.(Voir rampe hélicoïdale pour modéliste)
Bonne continuation | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Dim 3 Sep 2017 - 12:19 | |
| Merci Alain pour ton retour. Je vais prendre en compte tes remarques. Pour l'instant je suis encore à la préparation des modules. La partie helecoidale arrivera vers la fin je pense et je regarderai mon budget également Ci-dessous l'avancement à date d'aujourd'hui | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Jeu 7 Sep 2017 - 14:13 | |
| Bonjour Benoît, je vois que ton travail avance à grands pas : Difficile pour moi,d'estimer les mesures des modules: Un professionnel allemand spécialisé dans la conception du bâti, utilise 1) pour les pieds du 58 mm X 58mm en bois massif avec roulettes à niveau. 2) Pour la structure extérieure du cadre du contreplaqué de 20mm d'épaisseur. 3) Pour les couples transversaux , du 10 mm d'épaisseur. 4) Pour le support du tracé des voies du 8 mm. Ces épaisseurs suffisent amplement car les couples formés rigidifient l'ensemble . Attention cependant car les couples en question, ne doivent pas se ressembler les uns les autres, puisqu'il te faudra tenir compte dès à présent de l'accès à ton réseau par un ou des "Trous d'homme" évoqués plus haut. Ci-joint un lien qui pourra te donner un aperçu professionnel sur la manière de procéder Consulte "Leistungen" puis "Grundrahmen" http://www.modellanlagenbau.de/leistungsangebot-von-a-z/grundrahmen/ | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Jeu 7 Sep 2017 - 22:04 | |
| Bonsoir Alain, Merci pour tes conseils et OUF car je suis très très proche de ceux-ci. Toute la structure fait 18mm couples transversaux inclus. Pour le tracé j'ai bien du 8mm et les pieds font du 50mm Pour les trous d'homme n'étant pas spécialement mince j'ai prévu des passages assez larges Voici l'avancement de ce soir (il reste encore 4 modules à faire)... avec la photo du avant et après AVANT : APRES: | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Ven 8 Sep 2017 - 13:52 | |
| Bonjour Benoît Comme photo, je préfère nettement celle d'après Bon courage pour la suite des travaux ! | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mar 12 Sep 2017 - 17:32 | |
| Voici l'avancement de ce jour avec positionnement des voies de la future gare cachée pour la découpe du support (multiplex) en parallèle j'effectue l'entretien des voies et du matériel roulant. | |
|
| |
lekelek 6 oscars
Age : 39 Date d'inscription : 26/08/2011 Messages : 1626 Localisation : Remoulins Gard (30)
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mar 12 Sep 2017 - 18:41 | |
| bonjour,
je ne sais pas si ce sont les photos qui crée un effet d'optique mais on aperçois que tes découpe ne sont pas droite , es ce avéré?
avec quelle outils découpe tu ?
j’espère que cela ne te posera pas de problème pour la suite. | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mar 12 Sep 2017 - 19:03 | |
| Bonjour Alain,
Ceci étant ma première vrai structure, il y a en effet quelques ratés. N'étant pas menuisier, je coupe avec ma scie sauteuse, ma scie circulaire avec guide mais je m'aperçois que l'OSB est solide et léger mais pas facile à couper! J'ai rencontrer des morceaux plus "durs" dans l'aggloméré qui ont fait dévié ma lame.
J'espère aussi que cela ne me posera pas de problème! Mais si problème il y aura solution... | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mer 13 Sep 2017 - 12:30 | |
| - pitiben a écrit:
- Bonjour Alain,
Ceci étant ma première vrai structure, il y a en effet quelques ratés. N'étant pas menuisier, je coupe avec ma scie sauteuse, ma scie circulaire avec guide mais je m'aperçois que l'OSB est solide et léger mais pas facile à couper! J'ai rencontrer des morceaux plus "durs" dans l'aggloméré qui ont fait dévié ma lame.
J'espère aussi que cela ne me posera pas de problème! Mais si problème il y aura solution... Bonjour Benoît, C'est exact, notre hobby commun, nous impose d'être à la fois menuisier,plâtrier, électricien,électronicien et j'en passe et des meilleures. A mon avis et comme tu n'es, comme moi , qu'un menuisier occasionnel, je te conseille de faire confiance à un pro pour éviter des ratés et de grosses déceptions ultérieures. Mr. Brillmayer (Allemand) propose moyennant finance de concevoir et de réaliser un réseau de A à Z. Il est cependant possible de ne lui confier que la construction du bâti. Je n'ai aucun intérêt d'ordre privé à te le conseiller mais lui demander simplement son avis ne t'engage à rien. Il ne sait pas le français mais sa secrétaire oui. Enfin ,il propose des séminaires (en allemand) concernant les différentes étapes de la réalisation d'un réseau. Il est de très bon conseil. Modèle Brima Anlagenbau GmbH Albert-Einstein-Str. 7 55435 Gau-Algesheim Téléphone: +49 (0) 67 25/308 211 Fax: +49 (0) 67 25/308 212 E-mail: brima@brilmayer.dehttp://www.modellanlagenbau.de/category/im-bau/ | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mer 13 Sep 2017 - 12:38 | |
| J'oubliais, Consulte sur son site : Modèle ferroviaire 360 P1190938 (800x600) Livraison en Rhénanie-Palatinat longueur du côté le plus grand: 3,20 mx 1,10 m Superficie: 3,52 m Système de piste: Marklin K - Track 24,43 m de pistes stade de l'équipement: avec paysage Galerie d'images: Ici vous pouvez étape par étape comprendre . | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Mer 13 Sep 2017 - 13:15 | |
| Merci pour les conseils Alain. Aujourd'hui je vais continuer comme ça sans aide extérieur si ce n'est les idées pratiques du forum bien sûr. Je garde en tête que je pourrai consacrer un plus grand budget lors de ma retraite et que les 3 enfants seront autonomes et donc refaire un réseau parfait pour occuper mes vieux jours. A bientôt 40 ans j'essaie de trouver l'équilibre entre ma passion et les besoins familiaux. Et puis j'ai quand même fait des choses auparavant (voir videos de ma signature) qui ont tenues et n'ont pas abîmées le materiel | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Jeu 28 Sep 2017 - 12:29 | |

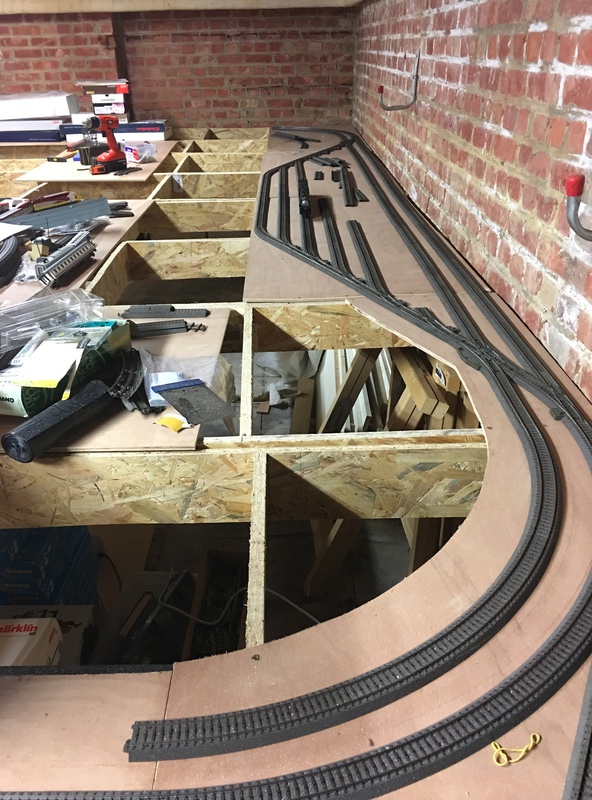

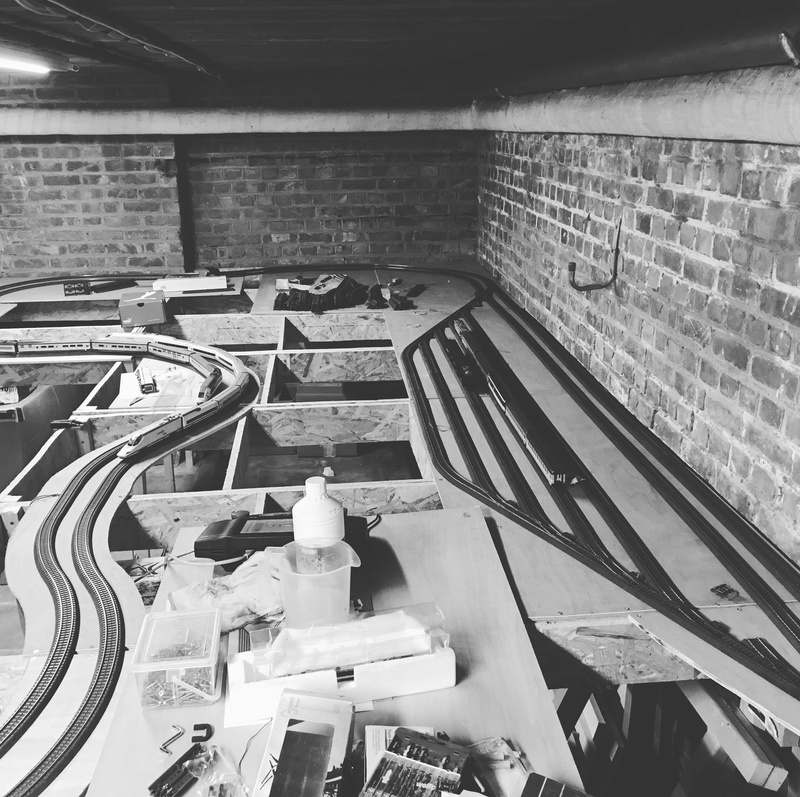

| Voici l'avancement à Date. la structure est terminée à 99% et j'ai commencé à poser des voies niveau -1 (gare cachée) et fixer le support à la structure (il y a encore des découpes à faire). Prochain coup de collier sera pour mettre en place les accès aux autres niveaux . Par contre j'ai une question concernant le câblage, quelle est la recommendation pour assurer l'alimentation sur tout le réseau? j'ai googlé pour un tuto sur les 3 rails mais je n'ai rien trouvé. | |
|
| |
Gottardo 3 oscars
Age : 74 Date d'inscription : 02/03/2016 Messages : 148
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Ven 29 Sep 2017 - 9:12 | |
| Bonjour Benoît, Tu crées autant de circuits indépendants alimentés chacun par un booster. Chacun des circuits est réalimenté tous les 2m50 par un câble rigide de section de 1,5 mm² suite à la perte de tension en ligne. (officiellement on parle plutôt de 2,5 mm²) mais 1,5 mm² est largement suffisant. Réf.110207 du câble rouge de préférence de 25 mètres en grande surface HO7V-U Voir aussi ce lien pour le câblage. Tout est indiqué mais en allemand : https://www.stayathome.ch/verkabelung.htmAttention à ton réseau en devenir: Il faut envisager la 3° dimension et penser présentement à la hauteur. | |
|
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| |
| |
pitiben 4 oscars
Age : 47 Date d'inscription : 05/05/2011 Messages : 388 Localisation : Bruxelles
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Dim 10 Déc 2017 - 10:58 | |
| | |
|
| |
Rockandrail 7 oscars
Age : 71 Date d'inscription : 21/09/2013 Messages : 6514 Localisation : Royan
| Sujet: Re: Bruxelona - Réseau 5m*160 & impressions 3D Dim 10 Déc 2017 - 15:08 | |
| Il me semble apercevoir une rame PBA au crochet d'une série 28 Piko. C'est une rame Märklin?
Sinon ça progresse bien. Pour la rampe hélicoïdale, à l'échelle N, j'avais utilisé des tiges filetées avec des écrous traversant des plans de roulement en CP de 5mm. En tournant les écrous, je pouvais régler les hauteurs au mm. Ensuite blocage des écrous avec de la cyano. | |
|
| |
