mon premier réseau

Voila qui est exposé très clairement!

Mathieu, si tu veux tout commander avec des pupitres 7072, pas d'automatismes, et donc pas besoin ni de rails de contact ni de rails de télécommande, ça a le mérite d'être clair et avec un câblage réduit à sa plus simple expression!

Pour ma part, il faut que je vois Rocrail ainsi que RRTC, mon choix se portera sur le moins contraignant en paramétrage et aussi et surtout sur celui qui laissera la part la plus grande à la conduite manuelle des trains, en somme des sécurités pour être tranquille sur un grand réseau, mais pas ou très peu de conduite entièrement automatique : le réseau ne sera pas du tout destiné à l'exposition!

Denys

Louis,

j'avais parfaitement compris pour les rails (merci de me pas me prendre de haut), ce que je voulais dire c'est que les rails qu'utilise Francis sont utiles et n'ont pas les soucis des pédales par contre c'est bien précisé ( il faut le lire aussi avant de dire des choses inutile) par Marklin qu'il ne faut pas en analogique que les convois restent sur ces rails car ça endommagerait les signaux ou aiguillages. (surchauffe des bobine).

fin du sujet, puisque dès que l'on dit quelque chose d'objectif sur un type de matériel, on se fait prendre pour un con, je quitte donc le forum!

Mathieu,

L'objectif n'est pas de te prendre de haut.

J'essaye d'expliquer quels sont les différents systèmes.

Seulement, prendre comme référence un livre de 1961, à une époque ou le digital n'était même pas dans les cartons et où les pédales étaient en cours de préparation, c'est pas le mieux.

Quand les pédales sont sorties, on ne parlait plus des rails 5105 / 5106 et ce n'est pas pour rien, alors même que les pédales sont évidemment plus chères à construire.

Donc de là à dire que les rails 5105 / 5106 sont utiles...

Tu as déjà utilisé combien de pédales / rails de contact ?

Louis

PIERRE97 a écrit:

Bonsoir

Une question à Francis, comment se déclenche le bruitage du freinage des logos avec Rockrail?
j'ai sur mon réseau des Bremsmodules qui déclenchent le freinage et le bruitage du freinage, est ce similaire sur Rockrail? auquel cas il est nécessaire d'avoir une inversion de polarité dans la zone de freinage pour commander le décodeur ...
l'inconvenient des bremsmodules est que la distance de freinage est toujours la même à différents endroits du réseau et on peut pas l'adapter  suivant les longueurs de voies!

Merci pour le retour

L'inversion de polarité ne fait que déclencher le ralentissement.

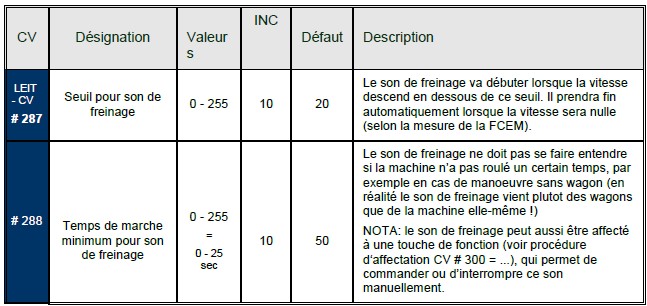

Exemple Zimo :


Le bruit de freinage est déclenché par ce ralentissement et est paramétrable par les CV.
Exemple Zimo :


Le ralentissement peut simplement être des commandes de vitesse, ce que fait très bien RocRail, notamment avec son utilitaire BBT, qui par itération adapte ce ralentissement pour chaque loco et pour chaque canton.

Jean-Paul

Le peu que j'ai vu du montage effectué par Francis (ses vidéos) et la conversation que j'ai eue avec lui au téléphone m'ont à ce stade convaincu du choix qu'il a fait d'utiliser des rails de contact et non des pédales. Moins il y a de pièces mobiles, moins il y a de problèmes potentiels.

Quid d'une pédale qui se bloque dans un coupon totalement encastré dans le ballast? J'ai donné avec les moteurs d'aiguilles encastrés de la sorte: il a fallu tout arracher.

Mais bon, dans mon cas, le montage d'un réseau cantonné, c'est de la science fiction.




Mathieu, reviens! Ne deviens pas bête comme un modéliste.

Salut Pierre

Le cas de Francis est extrême : il veut piloter un réseau par ordinateur tout en conservant la voie M!

Donc impossibilité d'utiliser les moyens conventionnels, hormis la détection par consommation de courant, la plus simple et la plus fiable pourtant dans ce cas.

Il se trouve aussi qu'il a une grande quantité de ces éléments de contact, sinon, c'est mort!

Les éléments de télécommande à pédale, ils sont impératifs dans le cas d'un réseau commandé en analogique traditionnel à relais, sauf à construire une usine à gaz!

Pour avoir construit un réseau en voie M, je peux affirmer que j'en resterai là avec cette voie, sauf pour mon grand réseau analogique Tin Plate, mais en voie modèle, lui!

Pour en revenir aux éléments de télécommande à pédale, si ceux de la voie M sont maintenant vieux et parfois capricieux, ceux de la voie K catastrophiques, il faut bien reconnaitre que ceux de la voie C donnent toute satisfaction.
Ensuite, dès qu'il faut remplacer un élément de voie, en particulier une aiguille, ce sera toujours un gros boulot quelle que soit la voie utilisée si le réseau est ballasté et décoré, mais avec une mini disqueuse, on le fait!

Denys

hello

j'aime bien ce hobby du train électrique car il est multi "métiers" et cela me convient bien

"très bon en rien" et "moyen en tout" il me permet de changer d'activité en passant du décor à la pose de voie au cablage à un minimum de menuiserie et enfin à l'ordinateur

mon choix est géneralement orienté par ma flemme et mon envie de voir le résultat rapidemment
c'est une qualité et un défaut

petit aparté :
en pratique mon oncle est décédé en 2004 et j'ai racheté à mes cousins son train eléctrique par nostalgie et pour les aider car il n'a laissé que des dettes meme pas de quoi payer son enterrement ayant tout dépensé dans le train électrique
il a commencé en 1960 , tout vendu ou presque , à perte bien évidemment , en 82_ 86 pour passer au digital marklin avec la totale ( 6002 6021 6040 et j'en passe ) ,  puis revente encore en 1999 pour passer à l'intellibox et au PC avec windigipet à l'époque et toutes les update qui vont avec
sans compter 12 démenagements et à chaque fois racheter le bois les cables et j'en passe
c'est mon oncle qui m'a fait decouvrir "e bay" en 1997 (sic) il y passait des heures a acheter et vendre aux USA au début puis partout ensuite
j'ai en sus hérité du réseau de mon papa à qui mon oncle avait filé le virus ( mon père était compatible il travaillait à a SNCF ..) et qui était aussi Marklin..mon pere achetait a geneve chez Expertrain de memoire ?
fin de l'aparté

du coup j'ai , comme l'a dit Denys , voulu utiliser ou en tout cas voir s'il était possible de réutiliser tout ce que j'avais récuperé d'ou mon "choix" du M , de l'intellibox , des 5105 etc...

je savais que cela marchait en 2004 avec un PC puisque je l'avais vu marcher
et j'avoue que je suis bluffé : pour le moment à part quelques locos pour lesquelles j'ai craqué , je n'ai rien eu à acheter
et aussi des decodeurs locos car analogique pour celles de papa et car la digitalisation des locos de mon oncle est majoritairement du delta vu la date de sa mort...
seul le logiciel windigipet est vraiment obsolete car windows 98 je crois
j'ai le manuel et la disquette quelque part si cela interesse un musée ?
il était aussi assez peu userfriendly pour le souvenir que j'ai car mon oncle avait essayé de m'expliquer...
d'ou aussi donc le choix de Rocrail

j'ai mis beaucoup temps à m'y mettre vraiment parce que je travaillais au bureau et donc peu de temps
mais aussi parce que à écouter presque tout le monde le mieux était de tout mettre à la poubelle et de partir d'une feuille blanche ...ce qui n'est pas faux mais pas vrai non plus

suite un autre jour...

Rockandrail a écrit:

Mathieu, reviens! Ne deviens pas bête comme un modéliste.

Bonjour Pierre,

je suis revenu, merci aux admins!

LG a écrit:

Mathieu,

L'objectif n'est pas de te prendre de haut.

J'essaye d'expliquer quels sont les différents systèmes.

Seulement, prendre comme référence un livre de 1961, à une époque ou le digital n'était même pas dans les cartons et où les pédales étaient en cours de préparation, c'est pas le mieux.

Quand les pédales sont sorties, on ne parlait plus des rails 5105 / 5106 et ce n'est pas pour rien, alors même que les pédales sont évidemment plus chères à construire.

Donc de là à dire que les rails 5105 / 5106 sont utiles...

Tu as déjà utilisé combien de pédales / rails de contact ?

Louis

Louis,

je m'en doute bien et j'étais fatigué et j'en suis désolé!

les rails de contact j'ai utilisé ceux du PN voie C, les pédales hors mis avoir vu celle sur le réseau de Denys, je ne peux pas en parler.

Tortillard a écrit:

Mathieu, si tu veux tout commander avec des pupitres 7072, pas d'automatismes, et donc pas besoin ni de rails de contact ni de rails de télécommande, ça a le mérite d'être clair et avec un câblage réduit à sa plus simple expression!

Denys

Denys,

je suis d'accords mais alors comment faire une gare caché sans vu sur les rame avec ces pupitres?

Francis, j'ai fini de polluer ton post désolé!

Avec la voie M, j'avais plusieurs automatismes avec les machins à pédales ... signaux, aiguillages .. et parfois avec des ratés
Quand je suis passé en voie K, j'ai testé les aimants et les reed (contacteurs bilames commandés avec aimants ref 7555)



Nettement mieux et on pouvait déclencher le contact au début, au milieu ou à la fin du convoi
Et puis, je suis passé au LGB ...

Oui Pélican c toi qui a trouvé : mieux vaut arrêter le modelisme , comme dit Pierre ça rend bête

Pas de soucis Mathieu c’est un forum

Cordialement
Francis

PS : pour ceux qui décideraient d’arrêter je viens gratuitement récupérer leur matériel - enlèvement soigné

mathieu a écrit:

Tortillard a écrit:

Mathieu, si tu veux tout commander avec des pupitres 7072, pas d'automatismes, et donc pas besoin ni de rails de contact ni de rails de télécommande, ça a le mérite d'être clair et avec un câblage réduit à sa plus simple expression!

Denys

Denys,

je suis d'accords mais alors comment faire une gare caché sans vu sur les rame avec ces pupitres?

Francis, j'ai fini de polluer ton post désolé!

De mémoire, les pupitres 7072 sont de simples boutons poussoirs, huit réunis dans un petit boitier plastique généralement tout banané aujourd'hui!

Donc, ce ne sont que de simples boutons poussoirs, et ils ne servent qu'à générer des impulsions pour commander les appareils à bobine double classique de Märklin, comme les aiguilles ou les signaux, voire les relais universels, c'est tout!

Tu as donc la réponse à ta question : ils ne servent absolument pas à la gestion d'une gare cachée, qui par définition, ne permet pas de voir ses voies!
Qu'attends-tu de la "gestion d'une gare cachée"?

Avant toute chose, encore une fois, il faut commencer par définir un projet, puis dessiner un plan et ensuite, mais ensuite seulement se pencher sur la question des automatismes ou sécurités éventuelles.

Pour mon réseau DRG, le projet est défini, le plan est dessiné, j'attends juste de refaire la peinture de la pièce et attaquer, dès que j'en aurai le temps, probablement bientôt!

Denys

Tortillard a écrit:

mathieu a écrit:

Tortillard a écrit:

Mathieu, si tu veux tout commander avec des pupitres 7072, pas d'automatismes, et donc pas besoin ni de rails de contact ni de rails de télécommande, ça a le mérite d'être clair et avec un câblage réduit à sa plus simple expression!

Denys

Denys,

je suis d'accords mais alors comment faire une gare caché sans vu sur les rame avec ces pupitres?

Francis, j'ai fini de polluer ton post désolé!

De mémoire, les pupitres 7072 sont de simples boutons poussoirs, huit réunis dans un petit boitier plastique généralement tout banané aujourd'hui!

Donc, ce ne sont que de simples boutons poussoirs, et ils ne servent qu'à générer des impulsions pour commander les appareils à bobine double classique de Märklin, comme les aiguilles ou les signaux, voire les relais universels, c'est tout!

Tu as donc la réponse à ta question : ils ne servent absolument pas à la gestion d'une gare cachée, qui par définition, ne permet pas de voir ses voies!
Qu'attends-tu de la "gestion d'une gare cachée"?

Avant toute chose, encore une fois, il faut commencer par définir un projet, puis dessiner un plan et ensuite, mais ensuite seulement se pencher sur la question des automatismes ou sécurités éventuelles.

Pour mon réseau DRG, le projet est défini, le plan est dessiné, j'attends juste de refaire la peinture de la pièce et attaquer, dès que j'en aurai le temps, probablement bientôt!

Denys

ah mince je pensais que Denys annonçait qu'il arrêtait le modélisme

Moi, je n'arrêterai jamais: je n'ai pas commencé. Pour les modélistes, il y a le forum LR.

Pour l'instant, je n'arrête pas : je n'ai juste pas de temps à y consacrer!

Il me faut finir la maison de Valréas et construire des solivages et plafonds dans ma grange!

Une voiture de collection à mettre au point, deux motos à terminer : on va y arriver, tout en faisant l'entretien de la propriété, et le reste!

Denys

J'insiste: je ne suis pas modéliste. Je joue au train.

Je rappelle la définition du Larousse 2020: activité de loisir consistant à construire des modèles réduits.

Je ne construis pas de modèles réduits. Je les achète tout faits.

Denys,

Mon futur réseau, sera fait sur un table de ping-pong.

Pour les plans je verrai en temps voulu car les travaux de la maison sont prioritaires.

Rockandrail a écrit:

J'insiste: je ne suis pas modéliste. Je joue au train.

Je rappelle la définition du Larousse 2020: activité de loisir consistant à construire des modèles réduits.

Je ne construis pas de modèles réduits. Je les achète tout faits.

Moi aussi!

Et je crois que je collectionne plus que je ne joue au train, encore un des travers de cette activité!

Denys

mathieu a écrit:

Denys,

Mon futur réseau, sera fait sur un table de ping-pong.

Pour les plans je verrai en temps voulu car les travaux de la maison sont prioritaires.

Dans ce cas, pas de problème de gestion de gare cachée!

Denys

Rockandrail a écrit:

J'insiste: je ne suis pas modéliste. Je joue au train.

Je rappelle la définition du Larousse 2020: activité de loisir consistant à construire des modèles réduits.

Je ne construis pas de modèles réduits. Je les achète tout faits.

rire , bien vu !
mais tu es donc décoriste

Tortillard a écrit:

mathieu a écrit:

Denys,

Mon futur réseau, sera fait sur un table de ping-pong.

Pour les plans je verrai en temps voulu car les travaux de la maison sont prioritaires.

Dans ce cas, pas de problème de gestion de gare cachée!

Denys

Ce ne sera pas non plus dans une salle de bain.

Je me ferai un stock de voie Vb en prévision, ainsi qu'un 2ème voie pour mon pn 7192.

hello à tous

m'étant fait virer du forum 3 rails , un peu de ma faute j'avoue j'ai fait un peu de provocation et chatouillé l'égo du fameux sylvain entre autres , je me reconcentre sur mon réseau

avec deux questions :

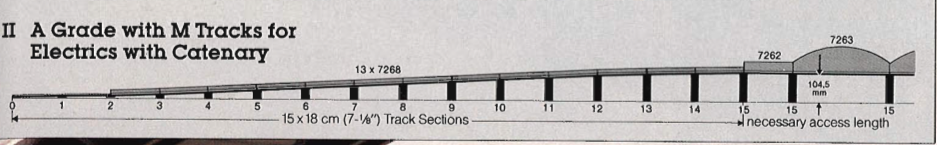

1° la hauteur avec de la voie M recommandée par Märklin est de 10,5cm si l'on veut pouvoir un jour installer des caténaires
j'ai trouvé la doc dans les catalogues mais ils n'indiquent pas la hauteur à laquelle se trouve le câble?
on peut grignoter ces 5 mm?


2° en sus de mon intellibox j'ai retrouvé dans un carton une mobile station ancien modele
peux t'on la raccorder et y a t'il des précautions à prendre , pas envie de cramer quoique que ce soit
et je crois en plus qu'il faut un coupon de rail spécial ou un accessoire pour la brancher à la voie...



merci d'avance pour vos réponses
et bon dimanche pluvieux
Francis

PIERRE97 a écrit:

Bonsoir

Une question à Francis, comment se déclenche le bruitage du freinage des logos avec Rockrail?
j'ai sur mon réseau des Bremsmodules qui déclenchent le freinage et le bruitage du freinage, est ce similaire sur Rockrail? auquel cas il est nécessaire d'avoir une inversion de polarité dans la zone de freinage pour commander le décodeur ...
l'inconvenient des bremsmodules est que la distance de freinage est toujours la même à différents endroits du réseau et on peut pas l'adapter  suivant les longueurs de voies!

Merci pour le retour

Bonjour Pierre et désolé de mon silence j'avais zappé ta question
en complément de la réponse de Jean Paul , il faut configurer une "action" dans Rocrail
ci dessous un extrait du manuel qui explique comment faire

Actions
Sommaire → Objets → Actions

Définition :
Les actions sont utilisées pour positionner les aiguillages, des fonctions de loco et plein d'autres automatiquement. Les actions sont déclenchées par des évènements ^par exemple l'entrée en gare ou par l'horloge.
Avec les actions il y a une multitude de possibilités de contrôle du réseau, par exemple:

jouer un fichier son à un moment précis, e.g. cloches d'église
allumer/éteindre des lampes de rue/maison selon l'horloge de Rocrail
quand un train spécifié arrive dans la gare, démarrer une annonce
quand une machine à vapeur arrive au dépôt, la grue à charbon bouge
quand un bouton est appuyé, un horaire démarre ou une annonce est jouée, un itinéraire est établi ou un train démarre
à un endroit précis les trains déclenchent une sortie
une section à restriction de vitesse uniquement pour certaines locos
etc …

Pour configurer une action jusqu'à trois étapes sont nécessaires:

Quelle action doit se produire? Configurez la Configuration d'Action
Qu'est-ce qui déclenche l'action?
Si un objet déclenche une action, c'est configuré dans Contrôle d'Action
Les conditions qui empêchent/provoquent une action sont configurées dans Condition d'Action

https://wiki.rocrail.net/doku.php?id=timed-actions-fr

j'espere que cela t'aidera
Francis
