Préparatifs du futur réseau pour Mathieu

oli 11/01 a écrit:

Deux points à savoir pour poursuivre.

Tu montes comment ? Une helix ou une rampe   A une ou deux voies

Si c'est une rampe, si tu mets 2 voies, c'est autant de perdu en bas en largeur disponible
Une helix, tu vas encore perdre 1m².

C'est juste un retour du boulot pour complément de matos, sache quoi ce soir que je peaufine en fonction de tes vues

pour le moment je n'en ai pas la moindre idée car au vu du plan pour le moment je bloque!

mais comme dit Denys un croquis à main levé que je vais faire va pouvoir m'aiguiller!

le problème dans si peu d'espace c'est de pouvoir faire ce que j'ai dans la tête!

c'est dire une gare cache de 4 voies max, une double voie de parade et caser une ou 2 boucle de retournement dans cet espace.

il faut aussi que je sache si il faut faire 2 ou 3 niveaux!

car je ne veux pas que ce soit surchargé de voies et trop compliqué d'accès ainsi qu'a commander!!

donc j'attends la reponse à ces questions et j'attaque ce croquis dès que possible!!

Non, Mathieu, d'abord le croquis, sinon ce n'est pas possible de te répondre sans savoir ce que tu veux faire!

Même en t'appliquant, un croquis schématisé ne te demandera pas plus de 5 à 10 minutes!

Alors on l'attend!

Denys

Bonsoir à tous,

J'ai changé le titre du sujet en "Préparatif du futur réseau pour Mathieu".
On a déjà 9 pages d'idées, conseils et beaucoup de "Mathieu hésitant".

Je dirais qu'on attend que Mathieu nous propose un schéma, une idée bien DÉFINIE de ce qu'il souhaite. De ce que sa femme souhaite. Pour que nous puissions y voir plus claire pour l'aider! Sans tourner autour du pot.

Cela rendra service au concerné et aux aidants.

Tortillard a écrit:

Non, Mathieu, d'abord le croquis, sinon ce n'est pas possible de te répondre sans savoir ce que tu veux faire!

Même en t'appliquant, un croquis schématisé ne te demandera pas plus de 5 à 10 minutes!

Alors on l'attend!

Denys

Ok ce sera fait,

franz a écrit:

Bonsoir à tous,

J'ai changé le titre du sujet en "Préparatif du futur réseau pour Mathieu".
On a déjà 9 pages d'idées, conseils et beaucoup de "Mathieu hésitant".

Je dirais qu'on attend que Mathieu nous propose un schéma, une idée bien DÉFINIE de ce qu'il souhaite. De ce que sa femme souhaite. Pour que nous puissions y voir plus claire pour l'aider! Sans tourner autour du pot.

Cela rendra service au concerné et aux aidants.

Je suis d'accord mais je ne veux pas faire d'erreurs et surtout ne pas dire a denys quand ça aura démarré de tout changer!d'où toute ces questions et hésitations!

Bonjour Mathieu

En attendant que tu essaies quelque chose, voici ce que tu pourrais aussi faire.
Une voie unique qui descend/monte vers ta gare cachée, 6 voies de stockage ( de 140 cm à 250 cm ), une voie de passage.
La rampe contre ton mur, ce qui te laisse l'accès pour tes voies de gare cachée.
Difficile de faire beaucoup mieux dans cette configuration au vu de la surface. Rampe à 3 %´, tu montes de 16 cm, mais tu peux prolonger la rampe pour arriver plus loin à ton niveau 0

A toi de jouer maintenant

oli 11/01 a écrit:

Bonjour Mathieu

En attendant que tu essaies quelque chose, voici ce que tu pourrais aussi faire.
Une voie unique qui descend/monte vers ta gare cachée, 6 voies de stockage ( de 140 cm à 250 cm ), une voie de passage.
La rampe contre ton mur, ce qui te laisse l'accès pour tes voies de gare cachée.
Difficile de faire beaucoup mieux dans cette configuration au vu de la surface. Rampe à 3 %´, tu montes de 16 cm, mais tu peux prolonger la rampe pour arriver plus loin à ton niveau 0

A toi de jouer maintenant

Salut @ tous!

sacrebleu vous me mettez la pression!!

non je rigole je vais me mettre sur le plan dès que possible car ce weekend ça risque d'être chaud activité des filles et deamin fête chez des ami!!

Olivier tu as débloqué mon soucis, je vais avancer!!

j'ai fait un croquis car j'ai eu un peu de temps, qu'en pensez vous!!

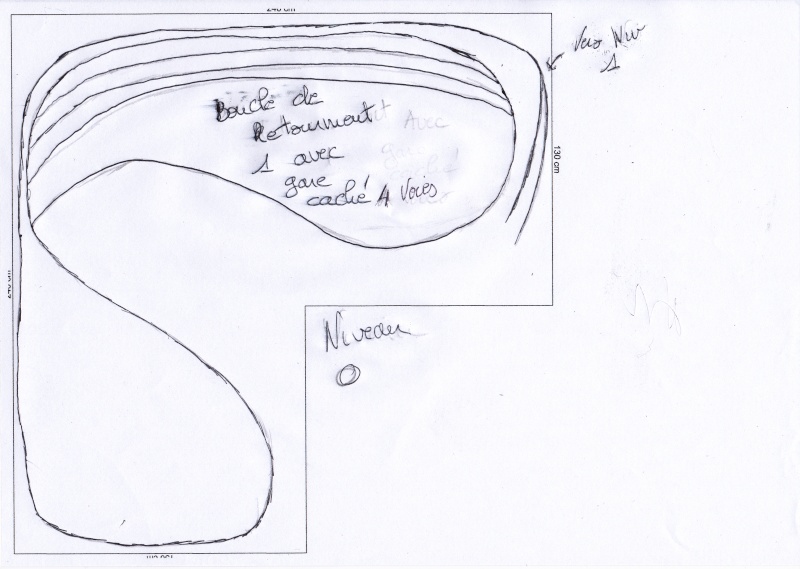

niveau 0!

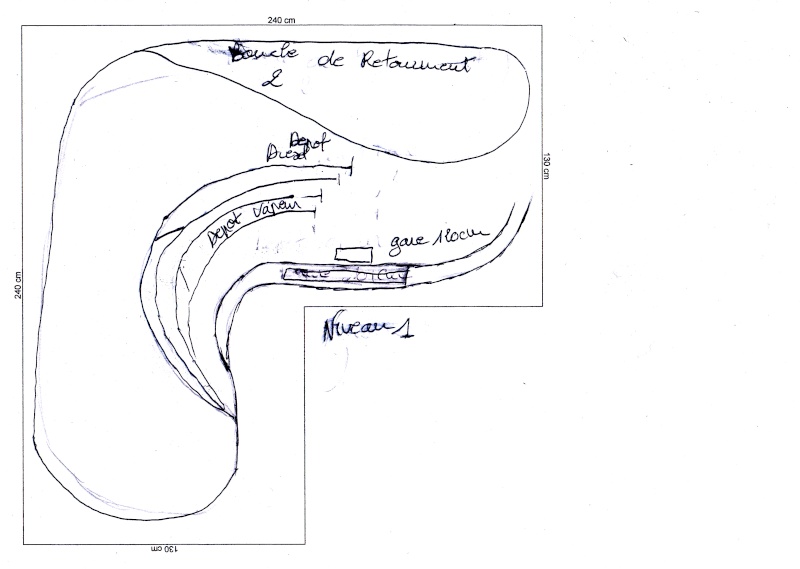

niveau 1 avec gare et voie de parade!



la boucle 2 et ses voies seront cachées pardon pour les taches et les tremblements car avec ma maladie ce n'est pas contrôlable en espérant que les plans soient clairs!

à vos critiques    et surtout vos conseils     !!

car j'éspère ne pas voir avoir découragé avec toutes mes questions!

ps: avec moi vous pourrez me mettre dans je me marre, section personne chiante!!!

Salut Mathieu. Je ne sais pas si tu es abonné à Loco Revue, sinon jette un oeil au réseau en H0 présenté ce mois-ci p.41.
Les dimensions données sont de 2x4m, mais le plan est assez sympa et tu peux peut-être l'adapter? (mp moi si tu veux un scan).

pascal67 a écrit:

Salut Mathieu. Je ne sais pas si tu es abonné à Loco Revue, sinon jette un oeil au réseau en H0 présenté ce mois-ci p.41.
Les dimensions données sont de 2x4m, mais le plan est assez sympa et tu peux peut-être l'adapter? (mp moi si tu veux un scan).

salut Pascal!

non je ne suis pas abonné!!


sinon il ne vous plais pas mon croquis !!!

Salut Mathieu

Je ne prendrai pas position sur ton niveau 0, car je n'ai pas la fibre " réaliste " . Donc !!!!
Je vais essayer de l'adapter avec tes contraintes d'aiguillages.

Pour le niveau -1, tu peux retirer 2 voies sur mon ébauche si ça te chante, mais garde les voies en angle pour la longueur.
Si tu veux 4 voies en gare cachée, mets-en 5 , car tu dois laisser une voie de passage si tu fais descendre un train pour un retournement.

Bonsoir Mathieu

Tu vas avoir des problèmes pour caser toute ta gare et ton dépôt là où tu les as dessinés.

D'autre part, un train venant de la gare cachée va passer en gare, partir dans la boucle de retournement 2 et revenir immédiatement en gare.
C'est ce qui ne me plaisait pas dans mon réseau "vitrine" et qui va pouvoir être corrigé.
L'idéal serait de revenir au niveau inférieur dans la gare cachée.

Je vois que tu as abandonné la double voie au profit de la voie unique!

Sur des réseaux aussi courts, la seule solution pour dessiner une gare correcte, c'est le "Huit", sinon tu te retrouves à suivre lamentablement les contours du réseau!

Denys

Tortillard a écrit:

Bonsoir Mathieu

Tu vas avoir des problèmes pour caser toute ta gare et ton dépôt là où tu les as dessinés.

D'autre part, un train venant de la gare cachée va passer en gare, partir dans la boucle de retournement  2 et revenir immédiatement en gare.
C'est ce qui ne me plaisait pas dans mon réseau "vitrine" et qui va pouvoir être corrigé.
L'idéal serait de revenir au niveau inférieur dans la gare cachée.

Je vois que tu as abandonné la double voie au profit de la voie unique!

Sur des réseaux aussi courts, la seule solution pour dessiner une gare correcte, c'est le "Huit", sinon tu te retrouves à suivre lamentablement les contours du réseau!

Denys

donc vaut il mieux abandonner cette idée de gare et faire plutôt un réseau paysager?
ou alors faire un niveau de plus?

là ou je les avais placer c'est parce que je pensais que c'était la partie la plus visible du réseau.

pour la double voies, oui car je ne veux pas quelque chose complexe à gérer.

oli 11/01 a écrit:

Salut Mathieu

Je ne prendrai pas position sur ton niveau 0, car je n'ai pas la fibre " réaliste " . Donc !!!!
Je vais essayer de l'adapter avec tes contraintes d'aiguillages.

moi non plus c'est pour ça que les croquis me posent soucis!

mais je pense qu'il y avait de l'idée?non?

oli 11/01 a écrit:

Salut Mathieu

Pour le niveau -1, tu peux retirer 2 voies sur mon ébauche si ça te chante, mais garde les voies en angle pour la longueur.
Si tu veux 4 voies en gare cachée, mets-en 5 , car tu dois laisser une voie de passage si tu fais descendre un train pour un retournement.

c'était pas pour t’embêter, mais avec trop de voies je trouvais que ça aurai été compliqué à gérer!

5 comme tu dis c'est pas mal!!

j'attends vos réponses à ces questions poser pour faire un autre croquis!

je sais que je suis chiant!!

mais bon vos conseils sont bon quand on voie les réseau de Franz, Pascal, Denys (en peu de temps), Olivier avec toute sa gare cachée qui avec toutes ses voies mais qui est bien pensé!!

donc encore merci!!


mais il faut bien prendre son temps!

donc niveau 0 peu de modifs, niveau 1 à créer et niveau 2 soit gare avec dépôt vapeur et diesel soit voies de passage à modifier ou à recréer!!

bonjour @ tous!

j'ai modifié le plan niveau 0 qu'en pensez vous?



j'ai dans l'idée d'autres modifs mais pas le temps aujourd'hui!!

Bonjour Mathieu

IL faut impérativement prendre de la voie K flexible

Bon Exit

Bonjour Patrice

Le mieux, ce serait de passer en Z!



Denys

Bon, je ne suis pas un spécialiste du tracé de réseau, mais je me demande si ce ne serait pas plus simple de faire une forme en os de chien enroulé sur lui-même avec 2 gares cachées, une dans chaque boucle de retournement. J'en ai tracé une vite fait pour te montrer: il y a 2m50 en voie d'arrêt et avec une pente de 3% tu te retrouves à 10cm au-dessus de la boucle. Seule la partie en vert serait visible éventuellement.
C'est sûr que tu ne feras pas rouler dix trains, mais 3 ou 4 avec une voie d'évitement en gare.

Pat9556 a écrit:

Bonjour Mathieu

IL faut impérativement prendre de la voie K flexible

Bon Exit

non je reste en voie c

mais c'est vrai que la voie k à des avantages !!!

pascal67 a écrit:

Bon, je ne suis pas un spécialiste du tracé de réseau, mais je me demande si ce ne serait pas plus simple de faire une forme en os de chien enroulé sur lui-même avec 2 gares cachées, une dans chaque boucle de retournement. J'en ai tracé une vite fait pour te montrer: il y a 2m50 en voie d'arrêt et avec une pente de 3% tu te retrouves à 10cm au-dessus de la boucle. Seule la partie en vert serait visible éventuellement.
C'est sûr que tu ne feras pas rouler dix trains, mais 3 ou 4 avec une voie d'évitement en gare.

salut Pascal!

ce tracé, ça c'est pas une mauvaise idée!!


de toute manière je ne veux pas faire rouler 10 train en même temps, mais 4 voir 5 rame sur le réseau ce serai pas mal!!

Tortillard a écrit:

Bonjour Patrice

Le mieux, ce serait de passer en Z!



Denys

c'est po drole!!! car même mes croquis vous font rire!!!

c'est pas bo de ce moquer!!

Mathieu

On ne se moque pas on commente
