MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 10 Mar 2014 - 8:53

Salut,

Et tu saurais me dire à quoi servent ces deux montages et dans quelles conditions on les utilise, ou c'est juste pour décorer et pomper des images sur d'autres sites ? Suspect

Louis Wink

_________________
Modif décodeur 60760 - Page 4 BB12001_B_RModif décodeur 60760 - Page 4 E_TPModif décodeur 60760 - Page 4 Primeurs_OCEM29_TNModif décodeur 60760 - Page 4 SGW_DM40a

Modif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 Sncf_510
Revenir en haut Aller en bas
Natcho Train
4 oscars
4 oscars
Natcho Train

Age : 52
Date d'inscription : 19/09/2011
Messages : 486
Localisation : Belgique Braine le Chateau

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 10 Mar 2014 - 9:01

Non pour savoir si cela est la meme chose parceque j'ai ete dans un magasin electronique et le transistor bst51/52 connais pas

donc en cherchant j'ai vu ce schema la et je me demande si c'est le meme parceque les transistor la je les ai

voila c'est juste pour cela

frederic

voici le liens ou j'ai trouver

http://www.stummiforum.de/viewtopic.php?t=2117
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Age : 33
Date d'inscription : 08/02/2011
Messages : 3888

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 10 Mar 2014 - 10:05

Bah dans ce cas là, demande directement par quoi on peut remplacer les BST51 / BST52...

En l'occurence, ce sont des NPN Darlington, remplacables par à peu près n'importe quel NPN dans nos applications, à voir avec la consommation de courant de la charge.

Un BC547 / BC548 / 2N2222 / TIP122 peut aussi convenir.

Le montage de gauche est celui dont on parle depuis le début sur ce post, celui de droite est une lointaine évolution qui n'apporte pas grand chose.

Louis

_________________
Modif décodeur 60760 - Page 4 BB12001_B_RModif décodeur 60760 - Page 4 E_TPModif décodeur 60760 - Page 4 Primeurs_OCEM29_TNModif décodeur 60760 - Page 4 SGW_DM40a

Modif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 Sncf_510
Revenir en haut Aller en bas
Natcho Train
4 oscars
4 oscars
Natcho Train

Age : 52
Date d'inscription : 19/09/2011
Messages : 486
Localisation : Belgique Braine le Chateau

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 10 Mar 2014 - 10:48

Re

louis

j'ai des BC547B ou BC337

cela peut faire l'affaire

merci

Frederic
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Age : 33
Date d'inscription : 08/02/2011
Messages : 3888

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 10 Mar 2014 - 10:53

BC547 OK pour le premier montage.

Louis

_________________
Modif décodeur 60760 - Page 4 BB12001_B_RModif décodeur 60760 - Page 4 E_TPModif décodeur 60760 - Page 4 Primeurs_OCEM29_TNModif décodeur 60760 - Page 4 SGW_DM40a

Modif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEF_TNModif décodeur 60760 - Page 4 I_Std_STEFModif décodeur 60760 - Page 4 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 67
Date d'inscription : 14/03/2011
Messages : 14012
Localisation : Rhône Alpes / Provence

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeLun 16 Fév 2015 - 18:36

Bonsoir

Je déterre ce Post car en voulant améliorer un montage provisoire dans une machine, je me retrouve avec ce fameux décodeur 611574 au lieu d'un 60760!

Pour le module anti-Alzheimer, pas de souci, c'est apparemment au même endroit, mais j'aimerais une fonction supplémentaire, et j'ai trouvé ce plan, où l'on parle non pas de F1 et F3, mais de F1 et F2:

Modif décodeur 60760 - Page 4 61157410

Alors je me pose une question, à laquelle Louis pourra surement répondre: les transistors sont-ils présents ou non sur le décodeur?

Question subsidiaire: F3 est il disponible, et le transistor est-il présent?

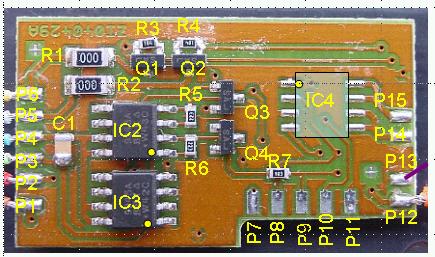

Je remets des photos:

Modif décodeur 60760 - Page 4 61157411

Modif décodeur 60760 - Page 4 61157412

Ainsi que le plan:

Modif décodeur 60760 - Page 4 Spl_6110

J'ai trouvé quelque chose d'intéressant pour ce décodeur: le réglage des paramètres moteurs:

Réglage CVs

Ainsi que pour le 60760:

Paramétrage 60760

Denys

_________________
Modif décodeur 60760 - Page 4 Bls_re11Modif décodeur 60760 - Page 4 Cff_ri15Modif décodeur 60760 - Page 4 Cff_ri13Modif décodeur 60760 - Page 4 Cff_l_11Modif décodeur 60760 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 67
Date d'inscription : 14/03/2011
Messages : 14012
Localisation : Rhône Alpes / Provence

Modif décodeur 60760 - Page 4 Empty
MessageSujet: Re: Modif décodeur 60760   Modif décodeur 60760 - Page 4 Icon_minitimeDim 22 Fév 2015 - 14:20

Bonjour

Louis me confirme que l'on pourrait récupérer la fonction F3 en rajoutant un transistor, comme sur le décodeur 60760, le signal à amplifier arrive en P8.

Par ailleurs, j'ai monté le module anti-Alzheimer comme sur le décodeur 60760 et j'ai digitalisé une F7 à deux moteurs avec, et ça marche, et plutôt bien!

Denys
