pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeMer 11 Mar 2020 - 9:40

S'il faut sortir l'artillerie lourde, il y a le transfo Jumbo LGB 50100 ... qui monte à 10 A Twisted Evil

Hornby Meccano et transformateurs  - Page 2 3e46ea46-1858-11e7-8c93-e023feb789aa

avant digitalisation, j'avais une ensemble de 2 transfos, un booster et un poste de commande électronique LGB pour la commande de mon réseau de jardin Wink
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeMer 11 Mar 2020 - 10:00

Niveau puissance, pas de souci, la moitié suffirait largement!

Mais ce n'est plus vraiment un simple transfo, c'est une alim à découpage avec des fonctions d'automatismes intégrées pas vraiment utiles pour du 0 Tin Plate!

Et coté tarif, pas meilleur marché qu'une vieille Märklin révisée!

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeMer 11 Mar 2020 - 10:20

Et on ne le trouve pas facilement  ... Rolling Eyes

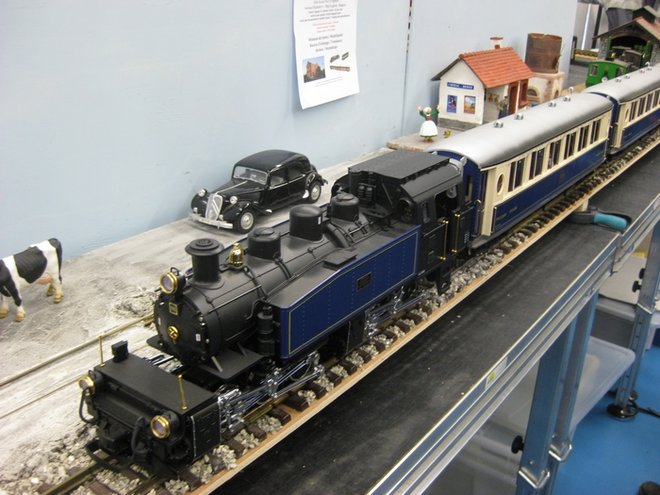

pour le réseau expo, j'utilise un transfo et une commande électronique, 5006 et 5007, ça suffit largement pour faire circuler des grosses machines avec des voitures éclairées

Hornby Meccano et transformateurs  - Page 2 S-l1600

5006 et 5007

Hornby Meccano et transformateurs  - Page 2 File
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeMer 11 Mar 2020 - 10:25

On va attendre l'avis de notre spécialiste, Louis, qui nous éclairera sûrement sur les avantages et inconvénients de ces alims modernes pour alimenter du 0 Tin Plate!

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeMer 11 Mar 2020 - 10:48

C'est le meilleur cheers

j'ai du tin plate en O, mais bon .... l'alim est digitale ... *rigole

Hornby Meccano et transformateurs  - Page 2 S-l400

Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeSam 14 Mar 2020 - 10:30

Salut,

En ce qui me concerne, j'utilise un (des) vieux transfo Märklin révisé, fonctionnant en 220V, derrière lequel j'ai mis un pont de diodes pour faire le redressement.

Ça fonctionne sans gros soucis, mais présente les inconvénients évoqués ci-dessus en termes de sécurité.

Une autre option est l'utilisation de transformateurs LGB 51079 : 5A et 24V : parfaitement adapté. Ceci dit, il faut le nourrir avec une alimentation externe, et ça commence à chiffrer !

Je sais que des copains utilisent des transfos Titan spécifiques pour ces tensions, mais comme Titan a fermé ses portes il y a quelques années maintenant...

Bref, je n'ai pas une solution à donner. Dans mon cas, je considère que je m'en sors avec des anciens révisés, mais comme expliqué plus haut, c'est exclusivement pour moi.

Louis

_________________
Hornby Meccano et transformateurs  - Page 2 BB12001_B_RHornby Meccano et transformateurs  - Page 2 E_TPHornby Meccano et transformateurs  - Page 2 Primeurs_OCEM29_TNHornby Meccano et transformateurs  - Page 2 SGW_DM40a

Hornby Meccano et transformateurs  - Page 2 I_Std_STEF_TNHornby Meccano et transformateurs  - Page 2 I_Std_STEFHornby Meccano et transformateurs  - Page 2 I_Std_STEF_TNHornby Meccano et transformateurs  - Page 2 I_Std_STEF_TNHornby Meccano et transformateurs  - Page 2 I_Std_STEFHornby Meccano et transformateurs  - Page 2 Sncf_510
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 66
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeSam 14 Mar 2020 - 17:46

Il me semble qu'on trouve des Titan facilement sur E-bay.
Revenir en haut Aller en bas
pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeSam 14 Mar 2020 - 17:57

J'ai récupéré un transfo Titan chez Jeanmi, mais je le garde .. les LGB sont increvables .. les miens ont plus de 20 ans . ..
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeSam 14 Mar 2020 - 21:05

Bonsoir

Oui, on en trouve sur Ebay, mais généralement des modèles pour le H0, ceux pour le 0 dont nous parle Louis sont très rares.

J'en ai utiulisé un gros pour le réseau vitrine :

Hornby Meccano et transformateurs  - Page 2 Img_0440

Le transfo 108 sert d'alimentation, aussi bien en digital qu'en analogique, il fait 60 VA et 4 Ampères et sort 2, 6,8,10,11,14,16,19 et 25 Volts alternatif.

Pour le H0 analogique, on rajoute des sous-stations, soit pour le système Märklin comme celles qu'on voit ici, soit pour deux rails continu, mais elles font 12 Volts seulement, j'ai essayé pour le 0, ça marche mais la tension est trop faible.

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
francis1954
6 oscars
6 oscars



Age : 70
Date d'inscription : 30/08/2013
Messages : 1271
Localisation : Ardèche

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeDim 15 Mar 2020 - 11:57

Bonjour à tous
J’ai modifie le titre du sujet en rajoutant “transformateurs” ça peut toujours aider pour une recherche 👍😀

Soyez prudents pour vous et ceux que vous fréquentez il fait pas bon se côtoyer ...🤔🙁
Pour une fois les prévisions ont l’air d’être bonnes c’est pas rassurant ...70% de la population touchée d’ici un mois ...
Avec 2/°°° de mortalité cela fait 420 000 morts en Europe très très très  loin des 50 millions de la grippe espagnole donc hélas très probable

on y peut pas grand chose juste de faire ce que les médecins nous conseillent
en espérant un peu beaucoup de sagesse , pas de panique et beaucouo d’humilité pour l’avenir *tchin *tchin
Le pire n’est jamais certain !
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:18

Bonjour

Je n'ai pas écouté le Grand Sinistre pour la déconfiture, mais j'ai terminé mon alimentation pour le zéro! lol!

Donc voici le transfo Märklin d'origine, démonté, vérifié et révisé : cordon et prise remplacés et mise à la terre de la carcasse directement par l'intérieur.

Confection d'un boitier en bois dans lequel je l'ai solidement fixé avec quatre profilés d'aluminium :


Hornby Meccano et transformateurs  - Page 2 Dsc02345

A l'intérieur, un pont de diode surdimensionné (50 A! ) et un petit bornier pour alimenter le voltmètre en parallèle, deux fiches femelles bananes de 4 mm en sortie afin d'être aux normes du club, les fiches Märklin étant d'un diamètre spécifique, c'est Louis qui m'a trouvé les fiches mâles nécessaires au repiquage des tensions secondaires du transfo Märklin! *bravo

A droite le tableau de bord avec le voltmètre, l’ampèremètre et l'inverseur de sens.

J'ai tout câblé ça de façon "industrielle" : fil souple 0,75 mm², cosses Faston et cosses plates soudées, embouts sertis de partout.

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité




Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:19

Du beau travail, comme d'hab!! *bravo *yes
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:28

Puis essais : la tension délivrée est comprise entre 12 et 20 V DC, le 12 Volts est un peu rapide pour certaines locos au ralenti.

Concertation avec Louis : ces transfos ont le pôle du manipulateur en commun, mais deux gammes de tensions différentes, une pour le 00 et l'autre pour le 0, l'autre pôle étant pris à deux endroits distincts du secondaire.

Donc essai en se branchant sur le 00 plutôt que sur le 0, là, on a entre 7 V et 15 V DC à vide, le 7 Volt est parfait pour les ralentis.

Il faut conserver l'autre gamme prévue pour le 0, car certaines locomotives beaucoup plus gourmandes, avec des moteurs plus puissants (certaines en ont deux, mais leur prix m'interdit de caresser l'espoir d'en avoir une un jour!) ont besoin de plus de tension.

Donc décision est prise de rajouter un commutateur afin de basculer d'une gamme à l'autre.

Voici donc l'appareil terminé :

Hornby Meccano et transformateurs  - Page 2 Dsc02348


Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:32

Et aussitôt en fonctionnement :

Hornby Meccano et transformateurs  - Page 2 Dsc02347

Hornby Meccano et transformateurs  - Page 2 Dsc02349

Bon, le fil d'alimentation entre le transfo et les rails est un peu petit, mais suffisant pour un essai!

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
Rockandrail
7 oscars
7 oscars
Rockandrail


Age : 71
Date d'inscription : 21/09/2013
Messages : 6526
Localisation : Royan

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:36

Ah les grands enfants. cheers

(Pour le sinistre, tu n'as rien perdu. La situation est très simple: le virus ne circule quasiment plus nulle part mais le système hospitalier est toujours aussi indigent qu'en mars. Donc on met du rouge)
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 17:38

Outre cette possibilité et sa puissance conséquente (50 VA), l'intérêt de récupérer ces transformateurs s'ils sont en bon état, c'est que le courant traction sélectionné par le gros bouton noir est prélevé directement sur le bobinage secondaire, il n'y a pas de résistances qui chauffent et gaspillent de l'énergie, de plus ils sont protégés par un disjoncteur bilame à réarmement automatique.

Leur inconvénient principal est un fonctionnement inversé par rapport à tous les transformateurs ou appareils de commande habituels : le bouton fait décroître la tension en le tournant en sens horaire et l'arrêt est complètement à gauche suivi d'un départ à pleine tension!

D'où l'intérêt d'utiliser un inverseur avec un point milieu hors potentiel.

Il est par contre indispensable de s'assurer de leur état, de remplacer le cordon d'alimentation secteur avec sa fiche et de relier la carcasse métallique à la terre!

Denys

_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17907
Localisation : Rhône Alpes / Provence

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 18:07

Et voici la page correspondant à ces transformateurs Märklin dans le catalogue général 1938/1939 :

Hornby Meccano et transformateurs  - Page 2 Epson262

Denys


_________________
Hornby Meccano et transformateurs  - Page 2 Bls_re11Hornby Meccano et transformateurs  - Page 2 Cff_ri15Hornby Meccano et transformateurs  - Page 2 Cff_ri13Hornby Meccano et transformateurs  - Page 2 Cff_l_11Hornby Meccano et transformateurs  - Page 2 Cff_ri16
Revenir en haut Aller en bas
pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Hornby Meccano et transformateurs  - Page 2 Empty
MessageSujet: Re: Hornby Meccano et transformateurs    Hornby Meccano et transformateurs  - Page 2 Icon_minitimeJeu 7 Mai 2020 - 18:21

Top, rien à dire .. *bravo

Bon, je préfère ma méthode pour l'alim : un ressort, une grosse clé, et Saroulmapoul *hehe
