 Problème avec la loco Trix 21347

Aller en bas
+2
Tortillard
edelweiss
6 participants
AuteurMessage
edelweiss
2 oscars
2 oscars
edelweiss


Age : 74
Date d'inscription : 08/08/2013
Messages : 86
Localisation : Meux (La Bruyère)

Problème avec la loco Trix 21347 Empty
MessageSujet: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeMer 18 Juil 2018 - 13:59

Bonjour à tous,

Je possède une boîte avec la référence 21347 comprenant une locomotive Trix (type 232 – Ludmilla) avec des wagons avec des rouleaux d’acier (voir ci-dessous).

Problème avec la loco Trix 21347 T2134710

Il se fait que lors du remplacement des bandages, j’ai effectué une mauvaise manœuvre, la carrosserie est tombée et que les deux fils (jaune et mauve – voir photos) qui relient un composant situé et collé sur la carrosserie de la locomotive se sont désolidarisés et je ne vois pas où je pourrai les ressouder sur le circuit imprimé ou sur la platine.

Problème avec la loco Trix 21347 T2134711

Problème avec la loco Trix 21347 T2134712

Problème avec la loco Trix 21347 T2134714

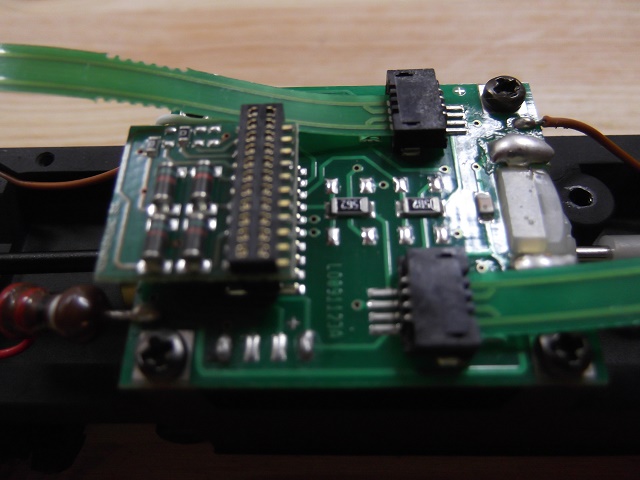

Sur la platine où je pense qu’il faut souder ces 2 fils, il y a un signe « + » et donc je suppose que cela a une importance sur la couleur du fil à souder (voir ci-dessous).

Problème avec la loco Trix 21347 T2134713

Si vous avez ce type de locomotive chez vous, pouvez-vous me dire où je peux reconnecter ces 2 câbles ou de m'envoyer une photo du raccordement.
Cette locomotive possède la fonction "Sound", et possède un haut-parleur sous la loco.

Je vous remercie d’avance pour votre aide.

Au plaisir de vous lire.


Dernière édition par edelweiss le Jeu 17 Nov 2022 - 15:17, édité 2 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 69
Date d'inscription : 14/03/2011
Messages : 15449
Localisation : Rhône Alpes / Provence

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 10:37

Bonjour Christian

Pour essayer de t'aider, car je ne possède pas ce type de loco et je suis en trois rails, néanmoins il doit y avoir des similitudes avec les Traxx de la gamme Hobby de Märklin, peux-tu nous dire :

- As-tu acheté ce coffret neuf ou d'occasion?
Cette question pour déterminer si ce composant est d'origine ou a pu être rajouté ultérieurement.

- La loco fonctionne-t-elle sans, par exemple le châssis seul sans la carrosserie?

- Peux-tu déterminer quelle est la nature de ce composant, au besoin en ôtant délicatement la gaine thermo-rétractable afin de voir ce qu'elle cache, tu pourras toujours en remettre une neuve ensuite, Louis suggère que ce pourrait être un module anti-Alzheimer rajouté ?

Denys

_________________
Problème avec la loco Trix 21347 Bls_re11Problème avec la loco Trix 21347 Cff_ri15Problème avec la loco Trix 21347 Cff_ri13Problème avec la loco Trix 21347 Cff_l_11Problème avec la loco Trix 21347 Cff_ri16
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 64
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 13:05

Regarde sur la platine s'il n''y a pas des traces des soudure où il manquerait les deux fils à raccorder, ce serait déjà un signe.
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 69
Date d'inscription : 14/03/2011
Messages : 15449
Localisation : Rhône Alpes / Provence

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 14:47

Sur la partie que j'ai entourée en rouge, il semble y avoir un gros pâté sûrement pas d'origine ainsi que des traces de mauvaises soudures.

Après, il y a aussi les deux plots que j'ai entourés en jaune.


Problème avec la loco Trix 21347 Ludmil10

Denys

_________________
Problème avec la loco Trix 21347 Bls_re11Problème avec la loco Trix 21347 Cff_ri15Problème avec la loco Trix 21347 Cff_ri13Problème avec la loco Trix 21347 Cff_l_11Problème avec la loco Trix 21347 Cff_ri16


Dernière édition par Tortillard le Dim 22 Juil 2018 - 19:24, édité 1 fois
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 64
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 19:04

Dont une avec un +.
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 69
Date d'inscription : 14/03/2011
Messages : 15449
Localisation : Rhône Alpes / Provence

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 19:27

Salut Vincent

Sur la partie entourée en rouge, la platine semble avoir été déjà bien bricolée!

Pour moi, le seul moyen de savoir, c'est d'enlever la gaine thermo afin de voir ce qu'elle cache : si c'est un module anti-Alzheimer, il y a un condensateur polarisé.

En tous cas, je ne pense pas que ce soit d'origine!

Denys

_________________
Problème avec la loco Trix 21347 Bls_re11Problème avec la loco Trix 21347 Cff_ri15Problème avec la loco Trix 21347 Cff_ri13Problème avec la loco Trix 21347 Cff_l_11Problème avec la loco Trix 21347 Cff_ri16
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 62
Date d'inscription : 18/12/2012
Messages : 4339
Localisation : Florennes

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 19:31

Je vais " ouvrir " ma Ludmilla Schauffele 36425 ce soir, c'est la même bête.
Je posterai la photo
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 62
Date d'inscription : 18/12/2012
Messages : 4339
Localisation : Florennes

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeDim 22 Juil 2018 - 20:28

Problème avec la loco Trix 21347 180722083814279944
Problème avec la loco Trix 21347 18072208383613733

Voilà Wink Wink Wink
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 69
Date d'inscription : 14/03/2011
Messages : 15449
Localisation : Rhône Alpes / Provence

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 7:59

Bonjour Olivier

Maintenant, on sait!

Autant pour moi, ça a l'air d'origine, c'est un condensateur?

Par contre, c'est mieux que ce composant soit solidaire du châssis et non de la caisse!

Denys

_________________
Problème avec la loco Trix 21347 Bls_re11Problème avec la loco Trix 21347 Cff_ri15Problème avec la loco Trix 21347 Cff_ri13Problème avec la loco Trix 21347 Cff_l_11Problème avec la loco Trix 21347 Cff_ri16
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 64
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 8:32

J'ai un doute sur cette pièce. Un condo ? Juste au milieu sous le toit ?
Revenir en haut Aller en bas
edelweiss
2 oscars
2 oscars
edelweiss


Age : 74
Date d'inscription : 08/08/2013
Messages : 86
Localisation : Meux (La Bruyère)

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 14:32

Bonjour à vous tous,

Je vous remercie de m'avoir aider a réparer cette machine et surtout Olivier qui possédait la même locomotive.
J'avais un léger doute de l'endroit où je pouvais souder les fils, mais je ne savais pas dans quel sens mettre les fils, puisqu'il y avait un signe "+" à un endroit.
Alors, je me disais de faire attention pour éviter de provoquer des dommages à la loco.

Cette locomotive est neuve d'origine d'usine et n'a pas été transformé par mes soins ou par une tierce personne.
Sans ce composant, la loco ne fonctionne pas, elle est inerte.

Je ne saurai vous dire quel type de composant que c'est ….

Quelqu'un pourrait me dire l'utilité de ce composant, puisque la loco ne fonctionne pas sans cela ?
A l'origine, il y avait le même décodeur comme sur la photo d'Olivier, que je l'ai remplacé par un bouchon.

La grosse soudure qui est un peu grossière, ce n'est pas mon oeuvre, mais c'est d'origine.

Merci pour votre aide de dépannage et pour le complément de réponse de l'utilité de ce composant.

Bien à vous.
Au plaisir de vous lire.
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 64
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 17:27

Anti-parasitage ?
Power pack en cas d'interruption de courant ?
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 62
Date d'inscription : 18/12/2012
Messages : 4339
Localisation : Florennes

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 18:06

Condensateur Tampon d'après la traduction d'une remarque sur Stummi

https://www.stummiforum.de/viewtopic.php?t=51730&start=50

C'est à dire ????????????????????????
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 69
Date d'inscription : 14/03/2011
Messages : 15449
Localisation : Rhône Alpes / Provence

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeLun 23 Juil 2018 - 23:48

Bizarre dans ce cas que la loco n'avance plus lorsqu'il est dessoudé?

Denys

_________________
Problème avec la loco Trix 21347 Bls_re11Problème avec la loco Trix 21347 Cff_ri15Problème avec la loco Trix 21347 Cff_ri13Problème avec la loco Trix 21347 Cff_l_11Problème avec la loco Trix 21347 Cff_ri16
Revenir en haut Aller en bas
edelweiss
2 oscars
2 oscars
edelweiss


Age : 74
Date d'inscription : 08/08/2013
Messages : 86
Localisation : Meux (La Bruyère)

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeMar 24 Juil 2018 - 9:52

Bonjour à tous,

Hé oui Denys, cela semble bizarre qu'elle ne fonctionne plus.

Par contre, lorsque je la mets sur la gorge pour l'entretien et que j'appose le courant indépendamment sur chaque bogie, elle fonctionne !!!!

Pourquoi ?
Qui à la solution ….

Attention pas trop réfléchir par ces fortes chaleurs …..

Bonne journée.
A+
Revenir en haut Aller en bas
zébu
6 oscars
6 oscars
zébu


Age : 64
Date d'inscription : 20/11/2012
Messages : 1435
Localisation : Dinant

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeMar 24 Juil 2018 - 13:04

1 Est-ce que cette locomotive roulait avant ta malheureuse intervention ?
2 Si oui, n'as-tu pas inversé les bogies lors du remontage ? Sur certains modèles les pattes de contacts entre les bogies et le circuit intérieur n'ont pas la même position.
3 Lorsque tu fais un essai en alimentant les bogies avec tes fils, est-ce sur le même bogie que tu places tes fils ou le fais-tu avec un fil sur la gauche d'un bogie et un fil sur la droite de l'autre ? Si c'est sur le même bogie, c'est qu'il y a un court-jus entre les deux. Voir alors le point 2.
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 35
Date d'inscription : 08/02/2011
Messages : 4002

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeMar 24 Juil 2018 - 14:05

Tortillard a écrit:
Sur la partie que j'ai entourée en rouge, il semble y avoir un gros pâté sûrement pas d'origine ainsi que des traces de mauvaises soudures.

Après, il y a aussi les deux plots que j'ai entourés en jaune.


Problème avec la loco Trix 21347 Ludmil10

Denys

Ces deux gros patés correspondent à la soudure du moteur. Ce n'est pas hyper-élégant, mais ca peut bien être d'origine.

Louis Wink

_________________
Problème avec la loco Trix 21347 BB12001_B_RProblème avec la loco Trix 21347 E_TPProblème avec la loco Trix 21347 Primeurs_OCEM29_TNProblème avec la loco Trix 21347 SGW_DM40a

Problème avec la loco Trix 21347 I_Std_STEF_TNProblème avec la loco Trix 21347 I_Std_STEFProblème avec la loco Trix 21347 I_Std_STEF_TNProblème avec la loco Trix 21347 I_Std_STEF_TNProblème avec la loco Trix 21347 I_Std_STEFProblème avec la loco Trix 21347 Sncf_510
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 62
Date d'inscription : 18/12/2012
Messages : 4339
Localisation : Florennes

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeMar 24 Juil 2018 - 16:37

Denys a écrit:
Bizarre dans ce cas que la loco n'avance plus lorsqu'il est dessoudé

Mais si tu regardes bien la platine, c'est ce module qui fait la continuité du courant provenant du fil rouge. Pas de condo, pas d'alimentation.

Problème avec la loco Trix 21347 180724044854689111
Revenir en haut Aller en bas
edelweiss
2 oscars
2 oscars
edelweiss


Age : 74
Date d'inscription : 08/08/2013
Messages : 86
Localisation : Meux (La Bruyère)

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeJeu 26 Juil 2018 - 10:40

Merci Olivier pour l'explication.
Vaut mieux savoir pour ne pas mourir bête ….. Very Happy

A+
Revenir en haut Aller en bas
Phil4775
3 oscars
3 oscars
Phil4775


Age : 75
Date d'inscription : 13/02/2017
Messages : 185
Localisation : Paris

Problème avec la loco Trix 21347 Empty
MessageSujet: Réparation Ludmilla Trix   Problème avec la loco Trix 21347 Icon_minitimeSam 28 Juil 2018 - 16:26

Le condensateur tampon (que certains appellent anti-Alzheimer) sert à ne pas faire perdre la mémoire au décodeur lors de courtes interruptions d'alimentation.

Certains fabricants de décodeurs suggèrent de l'ajouter, sans que ce soit une obligation. Il est par exemple systématiquement joint non soudé aux décodeurs Zimo.

Tout dépend surtout de la qualité du captage sur le réseau considéré (par ex. coupures sur appareils de voie Märklin inhérentes aux frotteurs courts Roco).
Revenir en haut Aller en bas
edelweiss
2 oscars
2 oscars
edelweiss


Age : 74
Date d'inscription : 08/08/2013
Messages : 86
Localisation : Meux (La Bruyère)

Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitimeJeu 17 Nov 2022 - 15:31

Bonjour,

Depuis ma dernière intervention pour cette machine, pour laquelle la solution a été trouvé pour resouder le condensateur.

J'ai à nouveau un petit souci avec cette loco qui provoque des court-circuit sur le réseau et endommage des postes de commande ou ampoule de signaux au endroit où elle passe .... Sad Sad
Parfois, elle s'arrête sans raison sur le réseau. Question

Je suppose que ce n'est pas encore avec le condensateur pour lequel il y a un sens bien défini lors du soudage.
J'en appel à des spécialistes électroniciens.

Sur le plan détaillé de cette machine, le condensateur n'y est pas repris pour un changement éventuel.

Si ce n'est pas ce composant, qu'est-ce qui pourrait occasionner ce problème, à votre avis.

Merci pour votre aide.
A+
Revenir en haut Aller en bas
Contenu sponsorisé





Problème avec la loco Trix 21347 Empty
MessageSujet: Re: Problème avec la loco Trix 21347   Problème avec la loco Trix 21347 Icon_minitime

Revenir en haut Aller en bas

Problème avec la loco Trix 21347
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Problème avec TRIX 1502
» Digitalisation d'une loco Trix / moteur type Märklin
» Problème locomotive Piko
» Manque de traction avec Trix 22577
» Loco avec attelage Telex

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Questions / réponses-
Sauter vers:
