Bonjour,

Je ne sais pas ou le mettre, mais voici ma dernière réalisation en impression 3D :

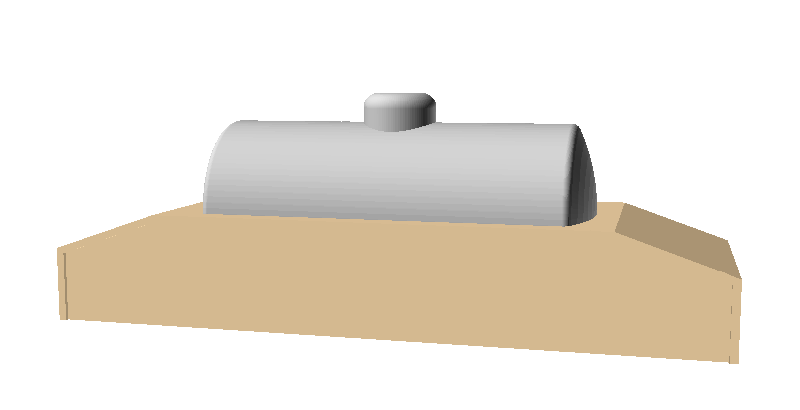

Imprimante 3D - Page 7 Isothe10

Imprimante 3D - Page 7 20180710

C'est un wagon pour le transport de produits laitiers, le lait dans la citerne, la crème et le beurre sous les capots extérieurs.

Il existe déjà en SMCF et chez quelques artisans, mais je trouvais sympa de le faire en version Märklin sur un châssis de wagon 4500 (en fait de wagon plat 4503).

C'est une première version, il devrait y en avoir des mieux sous peu.

Louis

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 64
Date d'inscription : 18/12/2012
Messages : 5258
Localisation : Florennes

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 16:42

Bravo Louis, quand je vois le prix demandé par Haxo ( 1/43 ), je comprends ta démarche

http://www.haxomodele.fr/?page=Citerne%20%3CAGRAVE%3E%20lait%201%2F43
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 16:47

Salut Olivier

Oui, sauf que la démarche de Louis ne s'inscrit pas vraiment dans cette logique, mais plutôt de créer des wagons "Tin Plate" qui n'ont jamais existé chez Märklin, comme sa récente création d'un wagon à capots en HO/00!

LG a écrit:
Bonjour,

Certains wagons manquent dans le catalogue Märklin 00... en particulier il n'y a pas de wagon à capots mobiles.

J'ai essayé de palier à ce manque :

Un brouillon en impression 3D pour valider les proportions
Imprimante 3D - Page 7 20180510

Puis du pliage de tôle
Imprimante 3D - Page 7 20180611

Et un peu de peinture !
Imprimante 3D - Page 7 20180610

Louis Wink

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 16:51

Merci, mais je ne suis malheureusement pas encore arrivé à ce niveau non plus !

Mon approche est beaucoup plus légère !

Je pense que pour ce modèle, l'utilisation du plastique est assez justifiée, quitte à faire faire les modèles finaux chez Shapeways pour un meilleur rendu.

On pourrait arriver à une vingtaine d'euros par wagon... Je peux aussi faire une version à mettre sur les châssis en plastique un peu plus modernes (44xx).

Louis Wink

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 16:53

En recherchant ces photos, car j'ai vu le wagon en vrai, et il est vraiment bien, j'ai trouvé ces photos sur le Post de Louis :

LG a écrit:
Bonjour,

En déplacement à Budapest, j'ai pu prendre un peu de temps pour aller dans des boutiques vendant potentiellement des jouets anciens... et j'ai trouvé ce wagon :

Imprimante 3D - Page 7 20180612

Imprimante 3D - Page 7 20180613

Même si il a l'air d'être un Märklin, c'est en fait une copie faite par DEÀK sous la période communiste. Le bidon devant est un semi-fini.

DEAK produisait et vendait jusque dans les années 2000.

Louis

Voila une autre idée de réalisation d'un nouveau wagon en 00/H0!

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 17:01

J'y avais pensé aussi, mais je ne sais pas comment faire les citernes...

En laiton plein, ca sera franchement trop lourd. Il reste à trouver du tube laiton assez léger...

L.

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 17:39

Je ne connais pas la taille ni le diamètre des fûts du modèle en 0, il suffit de tout diviser par deux, ni à quoi correspondaient ces fûts, car actuellement, ceux employés pour l'huile ne font que 220 litres et seraient beaucoup plus petits, car ils font environ 90 cms de haut et 60 cm de diamètre!

A la louche, je dirais que les Märklin en 0 correspondraient à des fûts de 5000 litres, mais ont-ils réellement existé?

En H0, on doit être aux environs de 17 à 20 mm de diamètre, on trouve ceci :

tube laiton  18 mm

Epaisseur 1 mm, je ne me rends pas compte du poids, en alu ce sera moins lourd, mais il faudra coller plutôt que souder!

Le spécialiste, mais aucune indication de poids :



K&S


Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16


Dernière édition par Tortillard le Jeu 26 Juil 2018 - 14:41, édité 1 fois
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 64
Date d'inscription : 18/12/2012
Messages : 5258
Localisation : Florennes

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 17:44

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Juil 2018 - 19:30

Salut Olivier

En 0, le prix pique un peu les yeux, d'autant qu'on trouve d'authentiques fûts Märklin à moins cher!

En H0, je crains que ces fûts ne soient que des fûts de 220 l, aucune indication de taille, mais cela donne une idée : les faire en bois, assez facile, ensuite plus qu'à les peindre!

Sinon, Louis va les réaliser facilement en impression 3D!
*hehe

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 10:19

Bonjour,

J'ai mesuré mes fûts DEAK (équivalents Märklin) en 0 : diamètre 30mm, longueur 40mm.

On trouve du tube de diametre 15mm chez Micro-modèles, je vais essayer d'y passer un de ces jours.

Il me reste à trouver comment les fermer.

Louis Wink

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 15:09

Salut Louis

Je les croyais plus gros.

Cela correspondrait à des fûts de 2500 litres environ!

Pour les fermer, couper une rondelle du diamètre intérieur et la souder un peu en retrait, après, il faut encore souder deux fils sur le corps pour figurer les renforts, et une autre rondelle plus petite à plat pour figurer la bonde : du boulôt!

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 15:18

En attendant la réalisation pratique, en voici la modélisation :

Version 3 fûts :
Imprimante 3D - Page 7 Wagon_14

Version 4 fûts :
Imprimante 3D - Page 7 Wagon_13

Et pour pas bien cher en développement, on a aussi les variantes avec guérite :

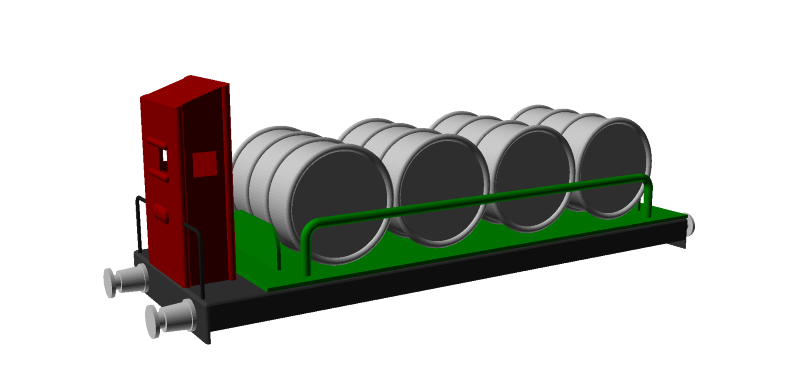

Imprimante 3D - Page 7 Wagon_11

Imprimante 3D - Page 7 Wagon_12

Ca ne me dit toujours pas comment je vais faire les fûts, non plus...

Louis Wink

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 15:33

Et les fûts en impression 3D, une fois peints...

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 15:37

Tortillard a écrit:
Et les fûts en impression 3D, une fois peints...

Denys

On peut tenter... et d'ailleurs une série de fûts devrait être imprimée ce soir.

L.

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMer 25 Juil 2018 - 16:04

Alors là, ça avance fort!

Bon, pour le châssis , ce sera plus simple!

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeJeu 26 Juil 2018 - 11:49

Bonjour,

Petite difficulté technique, donc l'usine n'a pu livrer qu'un fût.

Imprimante 3D - Page 7 20180711

Au moins, cela me permet de valider les dimensions. Mais je n'aime pas tellement le rendu plastique...

Louis Wink

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeJeu 26 Juil 2018 - 14:29

Salut Louis

Une fois peint, ça doit s'arranger, le problème, c'est qu'ils seront trop parfaits, il va leur manquer quelques tonches!

Et la bonde?

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeLun 23 Nov 2020 - 15:01

Salut !

En semi-confinement (comprendre que je vais au boulot les jours où je dois y faire des activités qui sont "contraintes par un outil" et ne peuvent donc pas être faites depuis la maison), j'ai relancé mon imprimante 3D.

Pour cela, il est parfois nécessaire d'avoir un modèle qu'on peut faire en série, pour régler la machine.

Je suis tombé sur ces fichiers 3D à télécharger : https://www.thingiverse.com/thing:4643974

Hop, on imprime !

Imprimante 3D - Page 7 20201112

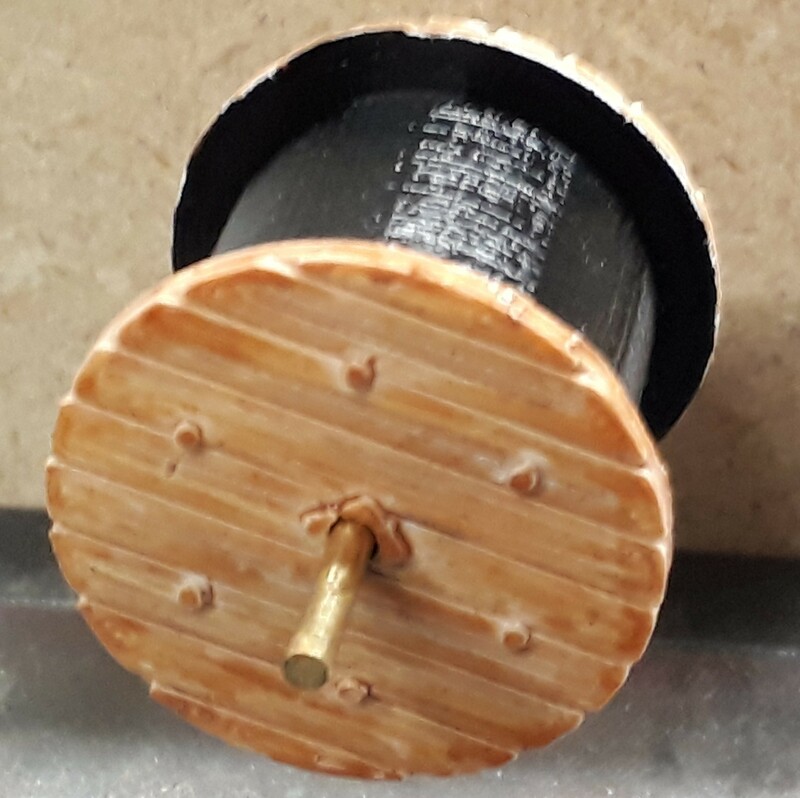

Et voilà le résultat après une rapide mise en peinture et un collage !

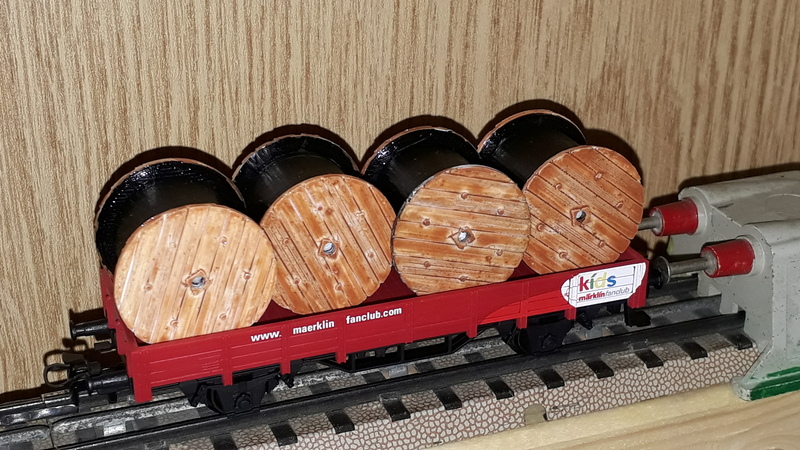

Imprimante 3D - Page 7 20201110

Imprimante 3D - Page 7 20201111

Louis Wink

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
pelican.be
7 oscars
7 oscars
pelican.be


Age : 67
Date d'inscription : 20/11/2012
Messages : 4618
Localisation : Thiméon

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeLun 23 Nov 2020 - 17:00

Joli *yes
Combien de temps pour imprimer ???
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeLun 23 Nov 2020 - 17:48

Environ une heure et demie le set de trois pièces.

D'ailleurs, je les imprime ensemble, d'un coup.

Louis

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17911
Localisation : Rhône Alpes / Provence

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeLun 23 Nov 2020 - 17:53

Salut Louis

Tu vas pouvoir en faire pour le 0!

Denys

_________________
Imprimante 3D - Page 7 Bls_re11Imprimante 3D - Page 7 Cff_ri15Imprimante 3D - Page 7 Cff_ri13Imprimante 3D - Page 7 Cff_l_11Imprimante 3D - Page 7 Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG


Age : 37
Date d'inscription : 08/02/2011
Messages : 4257

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeLun 23 Nov 2020 - 17:57

Et oui, en soit, il suffit d'imprimer en deux fois plus grand...

Louis

_________________
Imprimante 3D - Page 7 BB12001_B_RImprimante 3D - Page 7 E_TPImprimante 3D - Page 7 Primeurs_OCEM29_TNImprimante 3D - Page 7 SGW_DM40a

Imprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEF_TNImprimante 3D - Page 7 I_Std_STEFImprimante 3D - Page 7 Sncf_510
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek


Age : 39
Date d'inscription : 26/08/2011
Messages : 1626
Localisation : Remoulins Gard (30)

Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitimeMar 24 Nov 2020 - 14:17

bonjour Louis,

c'est super cela ouvre la voie a plein de création varier!

j’espère que le cylindre est creux!
pourquoi y a t’il autant large sur la première couche?
Revenir en haut Aller en bas
Contenu sponsorisé





Imprimante 3D - Page 7 Empty
MessageSujet: Re: Imprimante 3D   Imprimante 3D - Page 7 Icon_minitime

Revenir en haut Aller en bas

Imprimante 3D
Revenir en haut
Page 7 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7
 Sujets similaires
-
» Imprimante 3D
» imprimante 3D
» Imprimante 3D

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Technique Diverse-
Sauter vers:
