Oui, mais justement, ça fait moche, devant!

Mieux vaut laisser celles d'origine!

Celles-là, effectivement, elles ne vont pas dans la 3003 et la 3031, j'oubliais, bon, on verra bien!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 9:56


_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 10:47

tu as déjà commandé chez lui?



Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 11:13

voici le décodeur que je veux lui mettre !

comment le brancher sans faire de connerie?

ou vont tous les fils et comment ne pas me tromper?

Peinture TM 800 - Page 4 P1310210


Peinture TM 800 - Page 4 P1310211
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 11:36

Non, Mathieu, je n'ai pas encore commandé de pièces chez tous les marchands Allemands! lol!

D'ailleurs, ce doit être un particulier!

Tu veux la digitaliser toi-même?

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 12:14

Tortillard a écrit:
Non, Mathieu, je n'ai pas encore commandé de pièces chez tous les marchands Allemands! lol!

D'ailleurs, ce doit être un particulier!

Tu veux la digitaliser toi-même?

Denys

j'ai enchéris pour l'attelage on verras bien!

je voudrais essayer de le faire moi même mais au vu de l'état des câblages de la locos affraid  affraid  car ils on bien vécus!


si il n'y a rien de compliqué je veux bien tenter.

déjà j'ai enlevé l'inverseur qui était HS !

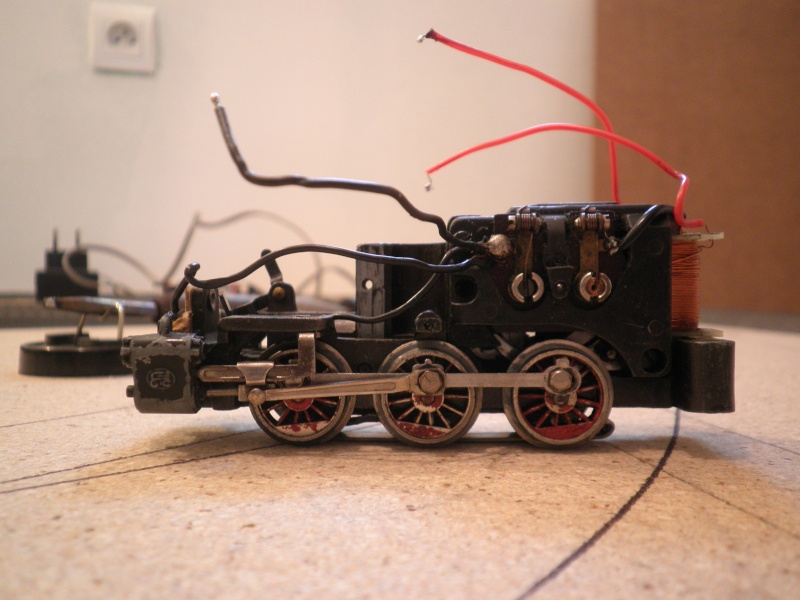

et une vu sur le moteur qui a du vécu lui aussi mais qui tournais impeccablement et sur les câbles de la machine dont certains sont très abîmés!

Peinture TM 800 - Page 4 P1310212

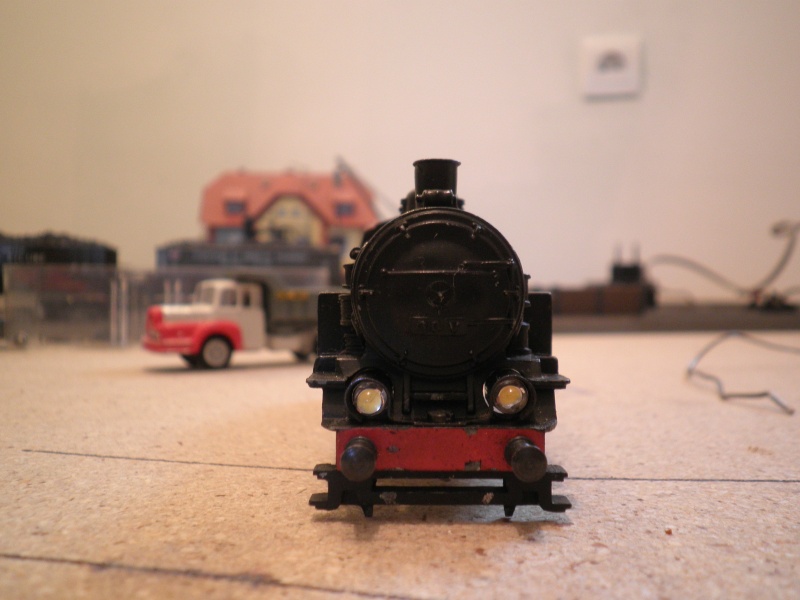

des photos de ses ampoules à Led installées, perso d'extérieur et d’intérieur on ne voie pas de différence!

Peinture TM 800 - Page 4 P1310213


Peinture TM 800 - Page 4 P1310214


Peinture TM 800 - Page 4 P1310215


Dernière édition par matelot2638 le Ven 31 Jan 2014 - 12:25, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 12:19

Mathieu, ne touches à rien!

Remets plutôt l'inverseur en place, j'aime bien avoir les locos entières de préférence.

Avant de digitaliser, il faut réviser la mécanique, démonter, nettoyer, examiner, remplacer ce qui ne va pas, lubrifier, etc...

Sinon, j'avais mis le schéma de câblage sur le post "Rotor 5 pôles", mais tu vas encore nous dire que tu es daltonien!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 12:33

le problème c'est que certains câbles de de l'inverseur étaient cassés!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:24

Fais gaffe avec ça!

Justement, les câbles, ou plutôt les fils qui viennent de la bobine sont très cassants, après, c'est un vrai problème pour réparer, il faut parfois tout rebobiner!

Soit tu veux le faire et assumes, sinon, laisses-moi le tout en l'état!

Il vaudrait mieux faire la peinture en même temps, cela éviterait de tout redémonter!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16


Dernière édition par Tortillard le Ven 31 Jan 2014 - 13:28, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:24

bon j'ai coupé les parties des câbles abîmes fait une brasure à l’étain pour les soudure prochaines !

questions: comment isolé les différent câble ?

Denys ton post rotor 5 pole m'aide bien pour cette machine (mais je pense pas m'y risquer pour d'autres!) lol!
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:26

Tortillard a écrit:
Fais gaffe avec ça!

Justement, les câbles, ou plutôt les fils qui viennent de la bobine sont très cassants, après, c'est un vrai problème pour réparer, il faut parfois tout rebobiner!

Soit tu veux le faire et assumes, sinon, laisse-moi le tout en l'état!

Il vaudrait mieux faire la peinture en même temps, cela éviterait de tout redémonter!

Denys


ok je te la laisse comme ça !

les cable de bobine je n'y ai pas touché car je sais que c'est très fragile! affraid affraid
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:27

Pour l'isolation, de la gaine thermo-rétractable.

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:28

finalement je vais suivre tes conseils!

ça si il ya une connerie, tu risque de passer plus de temps que tu devras et c'est pas la bonne solution!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 13:38

Sage résolution!

Au risque de te surprendre, c'est souvent beaucoup plus facile d'intervenir dans une motrice plus récente que sur ces petites vieilles où les fils sont devenus très cassants et qui ont parfois été bien bricolées avant!

Dans les digitalisations de machines plus récentes, le plus compliqué à faire est souvent les vapeurs, en particulier les locomotives-tender, par manque de place!

Je viens de bien m'amuser avec certaines des miennes cette semaine, d'autant que lorsque l'on remplace le moteur par un 5 pôles DC, le nouveau est plus gros que l'ancien!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeVen 31 Jan 2014 - 14:06

Tortillard a écrit:
Sage résolution!

Au risque de te surprendre, c'est souvent beaucoup plus facile d'intervenir dans une motrice plus récente que sur ces petites vieilles où les fils sont devenus très cassants et qui ont parfois été bien bricolées avant!

Dans les digitalisations de machines plus récentes, le plus compliqué à faire est souvent les vapeurs, en particulier les locomotives-tender, par manque de place!

Je viens de bien m'amuser avec certaines des miennes cette semaine, d'autant que lorsque l'on remplace le moteur par un 5 pôles DC, le nouveau est plus gros que l'ancien!

Denys

je l'ai refermée et elle t'attends!

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 11:02

Bonjour Mathieu

Regardes:



Caisse TM 800


Et encore:

Caisse TM 800


A ce prix là, ça ne vaut guère le coup de repeindre, ce n'est même pas le prix de la peinture!

ET tu as une caisse et des tampons en rab!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Natcho Train
4 oscars
4 oscars
Natcho Train

Age : 52
Date d'inscription : 19/09/2011
Messages : 486
Localisation : Belgique Braine le Chateau

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 14:45

Salut matelo

j'ai le schema pour ton decodeur je te l'envoi des ce soir

frederic
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:48

Tortillard a écrit:
Bonjour Mathieu

Regardes:



Caisse TM 800


Et encore:

Caisse TM 800


A ce prix là, ça ne vaut guère le coup de repeindre, ce n'est même pas le prix de la peinture!

ET tu as une caisse et des tampons en rab!

Denys

salut Denys,

en fait la mienne c'est pas la caisse qui est en mauvais état, je dirai même qu'elle est en très bon état!

c'est plutôt les roues et les blocs cylindres qui aurai besoin d'un rafraîchissement!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:49

Bonsoir Frédéric

Ne t'inquiètes pas, le schéma, je le connais, je l'ai mis en ligne page7s 7 du Post
"Rotors 5 pôles":


Peinture TM 800 - Page 4 Img0213nw

Le schéma de câblage:

Le fil rouge à l'arrivée frotteur/pantographe
Le fil marron au retour carcasse/roues
Le fil noir au balai de gauche du moteur
Les fils vert et bleu aux deux bobinages du stator
Le point milieu de ces bobinages toujours au balai de droite du moteur
Les fils jaunes et gris aux ampoules AV/AR

Peinture TM 800 - Page 4 Img0214ae


Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:51

regarde la sur mon post et dis moi si une petite peinture est nécéssaire ou pas §

http://beneluxmodels.1fr1.net/t353p405-collection-de-mathieu-par-matelot2638-mes-locos-dbsncfsncbdrgcff
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:54

Salut Mathieu

Dans ce cas, si ce n'est que ça, tu prends juste un tout petit pinceau et de la peinture à maquettes, et tu le fais simplement!

Ce genre de truc, je dois le sous-traiter à ma fille, elle a de meilleurs yeux que moi!

Et ça, toi aussi, tu es tout jeune, et si tu veux faire quelque chose dessus, mieux vaut faire ça que la digitalisation!

Je croyais que tu voulais que je repeigne la caisse!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16


Dernière édition par Tortillard le Dim 26 Oct 2014 - 10:41, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:56

Non, effectivement, juste quelques petites retouches de rien!

Quand elles sont encore belles, il vaut mieux les garder en peinture d'origine!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeSam 1 Fév 2014 - 15:58

Tortillard a écrit:
Non, effectivement, juste quelques petites retouches de rien!

Quand elles sont encore belles, il vaut mieux les garder en peinture d'origine!

Denys


finalement oui car après avoir ouvert la loco!

la peinture de la caisse est en bonne état, pas de zingpest!

il n'y a que ça à faire donc comme tu dis je peux le faire!

au pire tu la verras quand tu passeras à la maison!

Revenir en haut Aller en bas
Invité
Invité



Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeLun 3 Fév 2014 - 9:54

salut Denys,

dans ton shéma tu dis

fils jaune et gris ampoules AV/AR!

mais pour les locos avec que des ampoules AV ça ce branche comment?

(question par curiosité!)

car je ne touche plus à la loco.
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Age : 68
Date d'inscription : 14/03/2011
Messages : 14485
Localisation : Rhône Alpes / Provence

Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitimeLun 3 Fév 2014 - 12:02

Salut Mathieu

Et bien, tu ne branches que le fil pour l'éclairage AV, le gris, et tu isoles ou supprime le jaune!

Denys

_________________
Peinture TM 800 - Page 4 Bls_re11Peinture TM 800 - Page 4 Cff_ri15Peinture TM 800 - Page 4 Cff_ri13Peinture TM 800 - Page 4 Cff_l_11Peinture TM 800 - Page 4 Cff_ri16
Revenir en haut Aller en bas
Contenu sponsorisé




Peinture TM 800 - Page 4 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 - Page 4 Icon_minitime

Revenir en haut Aller en bas

Peinture TM 800
Revenir en haut
Page 4 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Décors-
Sauter vers:
