MessageSujet: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 12 Juil 2012 - 17:32

Bonjour,

Je vais vous présenter mes premiers pas avec le Car System de Faller ;
Après un article parut dans Loco revu n° 780 de juillet 2012, j’ai commandé des essieux directionnels et des moteurs suivant les réf communiquées. J’avais un camion Haribo encore en emballage d’origine que j’ai utilisé pour cette première expérience.

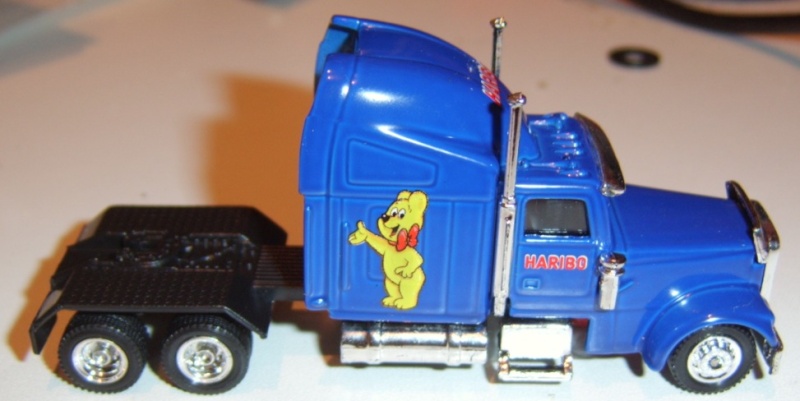

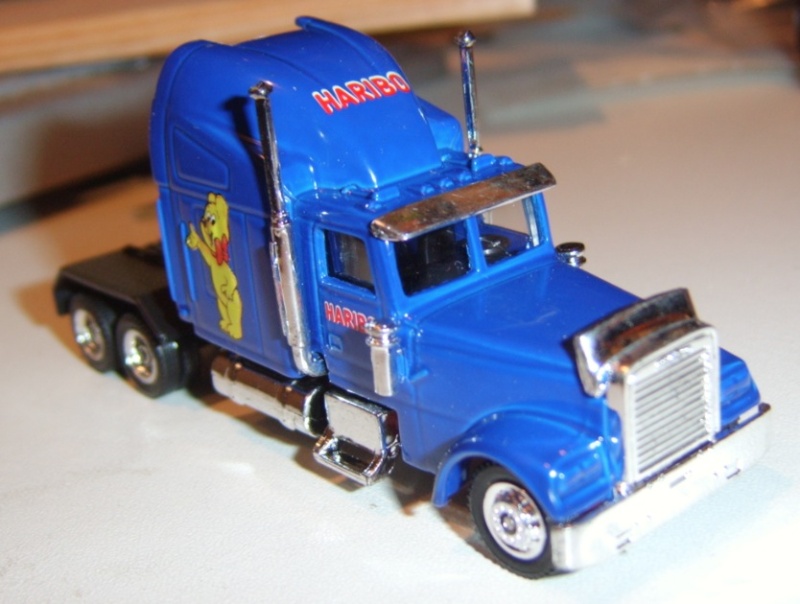

Voici donc le dit camion (mais sans la remorque) :

Bidouille lekelek : Camion Haribo + faller Car System Captur95
Bidouille lekelek : Camion Haribo + faller Car System Captur96

Le dessous de l’engin :

Bidouille lekelek : Camion Haribo + faller Car System Captur97

Le voilà démonté :

Bidouille lekelek : Camion Haribo + faller Car System Captur98


Bon passons aux pièces pour le modifier :
J’ai récupéré une petite lampe dynamo qui ne semblais pouvoir faire l’affaire la voici en photo
J’ai fait un essai avec, mais le moteur n’arrivait pas à faire tourner les pignons une fois les axes collés !

Bidouille lekelek : Camion Haribo + faller Car System Captur99

J’ai quand même récupéré l’accu et l’interrupteur.

Voici l’essieu commandé chez Sol Expert :

Bidouille lekelek : Camion Haribo + faller Car System Captu100

Voici la position qu'il doit prendre :

Bidouille lekelek : Camion Haribo + faller Car System Captu101

Contrôle de la hauteur sous le garde boue :

Bidouille lekelek : Camion Haribo + faller Car System Captu102

Et voici l’usinage réalisé : j’ai découpé (avec un cuter) la partie base du châssis pour supprimer le support original de l’essieu puis j’ai percé deux trou de ø 2mm pour le mettre en place.

Bidouille lekelek : Camion Haribo + faller Car System Captu103

Et après collage :

Bidouille lekelek : Camion Haribo + faller Car System Captu106

Mise en place de la lamelle de guidage :

Bidouille lekelek : Camion Haribo + faller Car System Captu115

Ensuite passons au moteur … comme je l’ai dit plus haut je ne me suis pas servi du moteur de la lampe mais d’un moteur trouvé sur Ebay prévu pour ça ! (ref dans loco revu n° 780)

Une photo du moteur, support et engrenage :

Bidouille lekelek : Camion Haribo + faller Car System Captu117

Voici le support à ça place avec à coté le morceau du châssis découpé (au cuter) :

Bidouille lekelek : Camion Haribo + faller Car System Captu104

Vue par dessous avec le pignon et l’essieu :

Bidouille lekelek : Camion Haribo + faller Car System Captu105

Pour la mise en place de l’essieu, les trous de positionnement sont déjà percé dans le support moteur, j’ai utilisé un axe de 1mm de diamètre et 25mm de long, cet axe est enfaite un trombone découpé… j'ai réutilisé les roues d'origine qui sont en plastique dur donc si ça ne tracte pas trop bien, je les remplacerais par des pneus en caoutchouc tendre!

Bon maintenant la remorque … comment la faire tenir au tracteur puisque j’ai enlevé la sellette ??? Et bien il suffi de remplacer le pivot d’attelage par un trou qui viendra autour du moteur !

Voici le pivot d’attelage a enlever :

Bidouille lekelek : Camion Haribo + faller Car System Captu107

Voici le trou fait avec un foret à étage diamètre extérieur du support moteur 13mm donc trou légèrement plus gros pour une rotation libre finition du trou avec une petit lime demi ronde !

Bidouille lekelek : Camion Haribo + faller Car System Captu108

Voilà en place :

Bidouille lekelek : Camion Haribo + faller Car System Captu109

Ensuite intégration de l’interrupteur et du connecteur de recharge perçage avec une mèche à bois puis finition avec une lime plate:

Bidouille lekelek : Camion Haribo + faller Car System Captu110

Bidouille lekelek : Camion Haribo + faller Car System Captu111

Le connecteur le l’ai récupéré d’un ancien appareil mais je ne sais plus lequel… c’est une fiche classique de recharge sur walkman ou petite voiture radiocommandée.

Enfin voici tout les éléments électriques à raccorder entre eux (n'ayant pas de d’interrupteur a lame souple je n'en ai pas mit j'en rajouterais un dés que j'aurais un deuxième véhicule..):

Bidouille lekelek : Camion Haribo + faller Car System Captu112

Les voici raccordés, en jaune le moins en rouge le plus (fils de récup):

Bidouille lekelek : Camion Haribo + faller Car System Captu113

Et en place :

Bidouille lekelek : Camion Haribo + faller Car System Captu114

Essais le moteur tourne dans le bon sens le camions va en avant...

Voici le résultat :

Bidouille lekelek : Camion Haribo + faller Car System Captu116

Revenir en haut Aller en bas
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Car Faller   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeVen 27 Juin 2014 - 20:55

Bonjour,
J'ai découvert avec plaisir votre montage Car Faller sur un camion.
Mais je ne vois pas l'explication pour fixer la roue dentée sur l'axe des roues, faut-il coller (il ni a pas beaucoup de place pour poser la colle) ou utiliser un autre système ?
je suis en train de monter un Man militaire et je suis calé à ce niveau.
merci de venir à mon secours.
Man630
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek

Date d'inscription : 26/08/2011
Messages : 1613
Age : 34
Localisation : Remoulins Gard (30) France
France

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeSam 28 Juin 2014 - 14:07

bonjour,

content de voir enfin quelqu'un intéresser au car system de faller sur ce forum.

le mieux aurais été de mettre ta question a la suite du post en question.

effectivement pour l'assemblage je n'ai pas était très bavard.

lekelek a écrit:
Pour la mise en place de l’essieu, les trous de positionnement sont déjà percé dans le support moteur, j’ai utilisé un axe de 1mm de diamètre et 25mm de long, cet axe est enfaite un trombone découpé

le diamètre intérieur du pignon était légèrement plus petit que le trombone il est donc monté en force puis ensuite collé sur les roues a la cyano. et bien sur libre de rotation avec le support moteur.
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek

Date d'inscription : 26/08/2011
Messages : 1613
Age : 34
Localisation : Remoulins Gard (30) France
France

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeSam 28 Juin 2014 - 14:08

sur tout n’hésite pas expliquer et photographier ton montage

ça peut faire un excellent tuto pour les novice!
Revenir en haut Aller en bas
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeDim 29 Juin 2014 - 11:04

Merci pour ta réponse, je vais essayé de mettre cette semaine les photos de mon montage (mais je dois me faire aider car je ne suis pas très doué pour ce genre d'opération)
En tout cas félicitation pour ton montage !
Michel
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5902
Age : 32
Localisation : Luxembourg
Luxembourg

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeDim 29 Juin 2014 - 13:53

Bonjour,

le sujet a été fusionné.

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 52
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeDim 29 Juin 2014 - 14:48

Bonjour Vincent et Michel  Wink ,

@Vincent :

Et ben dis donc  Shocked

Très belle réalisation que voilà  *bravo *bravo *bravo *bravo *bravo *bravo

Et en plus tuto bien ficelé qui en aidera bien plus d'un  *yes

@Michel :

Bon travail  Wink

Bon dimanche à vous 2

Lolo
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek

Date d'inscription : 26/08/2011
Messages : 1613
Age : 34
Localisation : Remoulins Gard (30) France
France

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeDim 29 Juin 2014 - 18:39

bonjour,

lolo,

merci pour le compliment même si c'est deux ans après ...

Michel,

il y a beaucoup d'info sur le forum pour mettre les photos en ligne si tu a besoin il y a toujours une âme charitable pour aider! (même si je suis moins présent lol je suis pas tout seul relol)
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 52
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeDim 29 Juin 2014 - 19:32

lekelek a écrit:
bonjour,

lolo,

merci pour le compliment même si c'est deux ans après ...

...

Salut Vincent  Wink ,

bah, comme il n'y a pas encore 5 ans, il n'y a pas prescription  lol!

Et même deux ans après, c'est toujours aussi bien fait  *yes

@ +

Lolo
Revenir en haut Aller en bas
André S
1 oscar
1 oscar
André S

Date d'inscription : 01/11/2012
Messages : 40
Age : 80
Localisation : Crisnée

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeMer 2 Juil 2014 - 9:31

Sujet très intéressant et belles explications. J'espère qu'on ne va pas en rester là.
Revenir en haut Aller en bas
http://astrain.skynetblogs.be/
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Photo Help !!   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeMer 6 Aoû 2014 - 20:08

Une aide charitable me serait bien venue pour m'aider à mettre des photos
Merci
man630
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5902
Age : 32
Localisation : Luxembourg
Luxembourg

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeMer 6 Aoû 2014 - 20:13

Bonsoir Michel,

Sur ce lien tu trouveras l'explication:
http://beneluxmodels.1fr1.net/t397-heberger-image

Bien à toi

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Montage Car faller   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 7 Aoû 2014 - 17:07

Bonjour à tous,ceci est surtout un essai de photos

La préparation pour mettre les roues av et ar

Bidouille lekelek : Camion Haribo + faller Car System Forum_upload.php?account=mifredal@hotmail

une entaille très serrante pour placer l'axe après avoir coller la roue dentée, je n'ai pas trouvé d' axe valable, j'ai donc utilisé ce système (et ça tient !)

Bidouille lekelek : Camion Haribo + faller Car System Forum_upload.php?account=mifredal@hotmail

Soyez indulgent si ça marche pas !!
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5902
Age : 32
Localisation : Luxembourg
Luxembourg

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 7 Aoû 2014 - 17:32

Tu as utilisé le mauvais lien Michel,
prend le dernier et ca ira sans problèmes.

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeMer 13 Aoû 2014 - 15:49

Bonjour à tous,ceci est surtout un essai de photos

La préparation pour mettre les roues av et ar

Bidouille lekelek : Camion Haribo + faller Car System 419

une entaille très serrante pour placer l'axe après avoir coller la roue dentée, je n'ai pas trouvé d' axe valable, j'ai donc utilisé ce système (et ça tient !)

Bidouille lekelek : Camion Haribo + faller Car System 810

Bidouille lekelek : Camion Haribo + faller Car System 712


Oufti ça marche !!!

Le reste viendra plus tard.
Revenir en haut Aller en bas
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Montage Car Faller Camion militaire Man   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeMer 13 Aoû 2014 - 22:12

Voici le train avant et le train arrière placé:

Bidouille lekelek : Camion Haribo + faller Car System 12_cop11

Le moteur dans son support;

Bidouille lekelek : Camion Haribo + faller Car System 910

l'interrupteur "on off", je l'ai mis à l'arrière

Bidouille lekelek : Camion Haribo + faller Car System 1310

une bâche pour cacher le tout;

Bidouille lekelek : Camion Haribo + faller Car System 1410

Travail terminé, reste un coup de patine; Les décalcomanies sont celles du 19eme régiment d'artillerie à cheval ( 19 Ach) de l'armée Belge en Allemagne

Bidouille lekelek : Camion Haribo + faller Car System 1610



J'ai rajouté une remorque

Man630
Revenir en haut Aller en bas
philAtao
3 oscars
3 oscars
philAtao

Date d'inscription : 14/03/2011
Messages : 185
Age : 63
Localisation : Haute Bretagne
Bretagne

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 14 Aoû 2014 - 8:06

super cela commence a prendre forme
pourrais tu expliquer un peu mieux ton système faller
ancien ou nouveau modèle
une petite vidéo ce serait le top merci d'avance
Philippe
(Philippe un trois rails du bout du monde qui réfléchit à son futur réseau)
Revenir en haut Aller en bas
MAN630
0 oscar
0 oscar
MAN630

Date d'inscription : 24/06/2014
Messages : 14
Age : 64
Localisation : Charleroi
Belgique

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Montage Man Car faller   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 14 Aoû 2014 - 10:05

Bonjour à tous
Mon Car Faller est au plus simple car c'est simplement pour mettre de l'animation dans le village de mon réseau. Mais à chaque fois que j'ai un visiteur, je dois dire que ça fait de l'effet. Pour le montage, c'est la même procédure que pour le camion "Haribo" ci-dessus. Pour une vidéo je vais demander de l'aide à un pote car je n'ai pas de matériel pour en faire une.
Bonne journée à tous !
Man 630
Michel
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5902
Age : 32
Localisation : Luxembourg
Luxembourg

Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitimeJeu 14 Aoû 2014 - 10:14

Bonjour Michel,

Ayé les photos sont sur le forum Smile

Il faut compter combien d' € pour une adaptation en le système Faller ?

C'est une belle réalisation! Bravo

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
Contenu sponsorisé




Bidouille lekelek : Camion Haribo + faller Car System Empty
MessageSujet: Re: Bidouille lekelek : Camion Haribo + faller Car System   Bidouille lekelek : Camion Haribo + faller Car System Icon_minitime

Revenir en haut Aller en bas

Bidouille lekelek : Camion Haribo + faller Car System
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Technique Diverse-
Sauter vers:
