Bonjour à tous,

Un ami modéliste m'ayant confié une TM 800 pour la repeindre, je vais essayer de vous montrer toutes les étapes pour mener à bien -je l'espère- ce travail.

J'ai déjà peint énormément de choses, des machines, des motos, des voitures, mais pas encore de locos, alors on découvre ensemble en employant volontairement des produits accessibles à tous, on verra le résultat, si je n'y arrive pas, je la repeindrai avec des produits professionnels!

Tout d'abord, des photos de la bête dans l'état actuel:

Peinture TM 800 Img_0410

Peinture TM 800 Img_0412

Peinture TM 800 Img_0411


Peinture TM 800 Img_0413


Peinture TM 800 11040111203499267791848


Peinture TM 800 11040111203499267791849


Peinture TM 800 11040111203499267791849


Peinture TM 800 11040111203599267791849


Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:16, édité 5 fois (Raison : Adaptation de la taille des images)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 11:38

Re,

Quelques photos supplémentaires avant démontage:

Peinture TM 800 Img_0416

Peinture TM 800 11040111203599267791849
La machine en élévation

Peinture TM 800 Img_0415
Peinture TM 800 11040111203599267791849
Vue de dessus

Peinture TM 800 Img_0414
Peinture TM 800 11040111203599267791849
Et de dessous

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:18, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 11:42

On attaque le démontage:
Peinture TM 800 Img_0417

Peinture TM 800 11040111203699267791849
La caisse séparée du châssis, derrière, on aperçoit la mienne qui va servir de modèle ou de témoin.

Peinture TM 800 Img_0418
Peinture TM 800 11040111203699267791849
Gros plan sur la caisse, à ce stade, on s'aperçoit que le rouge est passé par dessus le noir.
D'autre part, la barre horizontale est tordue, il faut la redresser avant peinture.

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:19, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 11:49

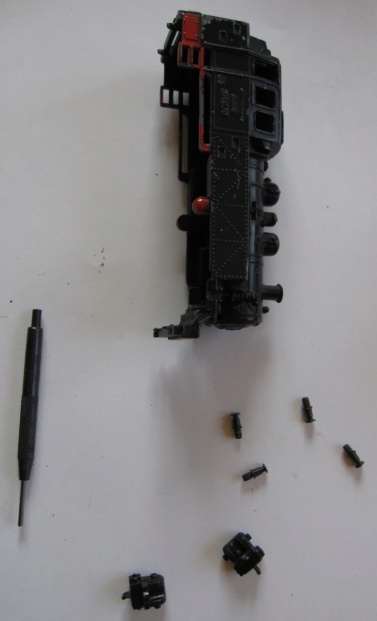

Première opération délicate, le démontage des tampons:

Peinture TM 800 Img_0419
Peinture TM 800 11040111203699267791849


J'ai utilisé un chasse goupille de précision, diamêtre 2mm, les trous sont débouchants, il faut les chasser par derrière en tapant délicatement avec un petit marteau en ayant pris le soin de caler la caisse sur une planchette qui passe entre les tampons.

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:20, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 11:54

Voici la caisse à nu, avec les barres horizontales redressées.

A ce sujet, procéder avec la plus grande délicatesse, comme pour chasser les tampons, le zamak est un matériau fragile et instable!
Peinture TM 800 Img_0421
Peinture TM 800 11040111203699267791849

Peinture TM 800 Img_0422
Peinture TM 800 11040111203799267791850

Peinture TM 800 Img_0420
Peinture TM 800 11040111203799267791850

Peinture TM 800 Img_0423
Peinture TM 800 11040111203799267791850

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:23, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 11:57

Un point très important, même s'il parait tomber sous le sens, il est impératif de tout ranger dans des boites de classement comme ceci:
Peinture TM 800 Img_0424
Peinture TM 800 11040111203799267791850

Car parfois, le remontage s'effectue longtemps après....

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:23, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 12:11

Et maintenant, le décapage:

Voici le résultat:

Peinture TM 800 Img_0425
Peinture TM 800 11040111203899267791850

Peinture TM 800 Img_0427
Peinture TM 800 11040111203899267791850

Peinture TM 800 Img_0428
Peinture TM 800 11040111203899267791850

Peinture TM 800 Img_0429
Peinture TM 800 11040111203899267791850

Et si maintenant, je la rendais en version "Techno silber"?

*rigole

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:26, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 12:24

Où est passée la peinture?

Ici:

Peinture TM 800 Img_0430

Peinture TM 800 11040112104899267791870
Beurk!
affraid  affraid  affraid  affraid  affraid

Plus sérieusement, une simple immersion quelques minutes dans du simple diluant de nettoyage, suivie d'un brossage au pinceau!

On peut en conclure deux choses importantes:

   1°  Märklin n'utilisait ni apprêt, ni couche d'impression, mais peignait directement sur le zamak, d'où la relative propension à s'écailler au moindre choc.

   2°  La peinture utilisée (laque nitro-cellulosique?) n'est pas très résistante, elle se dissout très facilement, même avec de l'alcool à brûler!

Conclusion: on va faire mieux en passant d'abord une couche d'apprêt phosphatant avant la peinture, ce qui va isoler la peinture des imperfections ou réactions du support et rendre son accroche et sa tenue dans le temps bien meilleure.

Pour cette fois, on va utiliser la peinture d'origine trouvée en Allemagne, on aura donc la bonne teinte!

J’essaierai ensuite une peinture moderne de type polyuréthane avec durcisseur sur une autre machine afin de comparer avec de la peinture pro.

Par contre, son conditionnement est inadapté à notre usage et son emploi plus délicat, d'autre part, si on se loupe, cela ne va pas partir comme celle-là sur la caisse!
lol!

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 15:28, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 13:02

Bravo Denys, superbe restauration d'une machine qui me rappelle vaguement quelque chose... Rolling Eyes

En tout cas merci de nous mettre toutes ces étapes en ligne !

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 13:53

Un détail qui nous prouve le soin apporté à l'époque à la réalisation des modèles Märklin,
mëme sur un modèle entrée de gamme:

Peinture TM 800 110401112039992677918508

Un gros plan sur un bloc cylindre montre qu'ils sont bagués en bronze pour le passage de la tige de piston!

Incroyable attention.

Denys


Dernière édition par Tortillard le Lun 1 Sep 2014 - 21:38, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5794
Age : 31
Localisation : Luxembourg
Luxembourg

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 14:35

sujet très intéressant. J'ai hate de lire la suite.

Emmm pour un dépôt loco... une carcasse décapé doit faire de l'effet ! Twisted Evil

Bravo Denys
Franz Very Happy

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/user/Beneluxmodels
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 14:37

Avec le superbe logo GMC (Gebrüder Märklin Company, "compagnie Märklin frères"), en forme de vélo !

Par contre, pour limiter les coûts, les cylindres gauches et droits sont identiques, au moins en ce qui concerne le moulage. Je ne savais pas cette particularité de l'insertion d'un tube laiton ! (on en apprend tous les jours)

Louis Wink

_________________
Peinture TM 800 BB12001_B_RPeinture TM 800 E_TPPeinture TM 800 Primeurs_OCEM29_TNPeinture TM 800 SGW_DM40a

Peinture TM 800 I_Std_STEF_TNPeinture TM 800 I_Std_STEFPeinture TM 800 I_Std_STEF_TNPeinture TM 800 I_Std_STEF_TNPeinture TM 800 I_Std_STEFPeinture TM 800 Sncf_510
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 14:55

fran426 a écrit:
sujet très intéressant. J'ai hate de lire la suite.

Emmm pour un dépôt loco... une carcasse décapé doit faire de l'effet ! Twisted Evil

Bravo Denys
Franz Very Happy

Ouais, mais le proprio il veut pas... na !

Peinture TM 800 110402113246909727927899
Cette locomotive l'été dernier devant un train de poussiers 4511 et dérivés (dsl, la photo est pas bonne)
[/center]

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeVen 1 Avr 2011 - 19:58

Bonsoir,

Concernant le baguage en bronze ou laiton, moi non plus, je ne savais pas, c'est une fois la peinture partie que l'on s'en aperçoit!

Demain matin, elle passe en peinture, au moins en apprêt!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 22:46

Bonsoir à tous,

Voici la suite des opérations:

Tout d'abord un dégraissage parfait des pièces, ensuite on ne les touche plus qu'avec des gants!

Peinture TM 800 110402104528992677927694


Peinture TM 800 110402104529992677927695

Tout est prêt pour passer à l'étape suivante, la mise en appret.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 22:51

Un point important, le matériel et les produits utilisés:

Peinture TM 800 110402104529992677927696
Un pistolet Iwata W 400, un peu un luxe pour passer de l'appret, mais une loco Märklin le vaut bien!


Peinture TM 800 110402104530992677927699


Peinture TM 800 110402104530992677927700

L'appret phosphatant, un primaire epoxy, là, je l'ai dilué à 30%, je le trouvais un peu épais.

Denys


Dernière édition par Tortillard le Lun 1 Sep 2014 - 21:40, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 22:57

Phase suivante:

Très important, le positionnement pratique des pièces à peindre, observez bien, mais c'est en pratiquant que l'on apprend!

Peinture TM 800 110402104531992677927701

Peinture TM 800 110402104531992677927702


Peinture TM 800 110402104531992677927703

Il faut que rien ne bouge et que toutes les parties soient assurées.

Bien sur, il faut d'abord peindre l'intérieur et attendre que celà sèche.
Vous remarquerez que j'ai enfilé les cylindres sur des rivets pop, toutes les astuces sont bonnes!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:02

L'appret est passé, je pourrais la rendre en livrée photographique!

lol!

Non, le propriétaire ne veut rien savoir, il la veut noire! (avec les roues rouges!)

Peinture TM 800 110402104531992677927704

Peinture TM 800 110402104532992677927705

Peinture TM 800 110402104532992677927706

Finalement, elle ne serait pas mal non plus, en gris!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:06

Suspect Suspect

-- C'est rigolo, c'est chez toi là !?, un atelier de toile, on dirait une tente,.....Et sur la table, le dessin à gauche, çà ressemble à une empreinte de champignon de rail à l'échelle 1 scratch scratch

Bizarre_Bizarre......................
drunken

scratch Autre chose de Bizarre, qui vient d'arrivée, "" un de mes messages vient de s'évaporer Suspect "",


Bon, ben, on va le remettre, pour voir !!!

-- Denys,

Quand t'auras fini ton truc-muche, tu m'feras une kroko en rouge bonbon, çà changera d'atmosphére, çà jettera grave !!! Twisted Evil Twisted Evil

lol! lol!

Chris........................ drunken
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:37

Bonsoir le krok!

Pas de problême pour une croco rouge bonbon!

Tu fournis la bête et c'est parti!

Bon, c'est pas la tente à Kadhafi, mais une cabine de peinture, ce sont des films de poliane tendus sur les parois pour la préserver!

L'empreinte du champignon de rail, c'est l'empreinte d'une bielle de massicot que j'ai peinte la semaine dernière!

Je pose des pièces sur des planches pour les peindre, parfois, alors celà fait des empreintes bizzares!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:41

Bon, le propriétaire a fourni la peinture que voici:

Du noir mat et du rouge (voir pour une croco Dundee...):

Peinture TM 800 110402104530992677927698

Le matériel qui va être employé:

Peinture TM 800 110402104529992677927697

Un aérographe Iwata, un modèle professionnel, mais un plus simple ferait l'affaire.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:45

La machine vient de recevoir une première couche de noir, après avoir bien sur peint l'intérieur!

Peinture TM 800 110402104533992677927707

Peinture TM 800 110402104533992677927708

Cette couche, qui n'est pas encore sèche, sera suivie d'une deuxième.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:49

Et maintenant, voici le résultat, après séchage et retouches:

Peinture TM 800 110402104534992677927709

Peinture TM 800 110402104534992677927710

Peinture TM 800 110402104534992677927711

Peinture TM 800 110402104535992677927712

Peinture TM 800 110402104535992677927713

Bien sur, l'intérieur était peint aussi, mais en une seule couche:

Peinture TM 800 110402104647992677927718

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeSam 2 Avr 2011 - 23:58

Bonsoir Denys,

Superbe boulot, on voit le travail d'un pro !

Christian, tu ne veux pas une 3015 en livrée des 150 ans Märklin (noire à roues rouges ?) Ça doit pouvoir se faire... lol!
Peinture TM 800 39564
Référence 39564

Louis Wink


Dernière édition par LG le Dim 3 Avr 2011 - 0:20, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitimeDim 3 Avr 2011 - 0:07

Juste une petite question comme ça : le dégraissage, c'est à faire avec quel produit ? Acétone ? Produit industriel spécialisé ?

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Peinture TM 800 Empty
MessageSujet: Re: Peinture TM 800   Peinture TM 800 Icon_minitime

Revenir en haut Aller en bas

Peinture TM 800
Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Hokusai: "le fou de la peinture"
» PEINTURE
» peinture armée française
» Peindre un sclap ? => peinture Tamiya ou Mr Hobby
» Peinture anodisé

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Décors-
Sauter vers:
