MessageSujet: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 20 Nov 2017 - 13:55

Bonjour les amis,

Il est maintenant temps pour moi de rendre public un de mes projets secrets, commencé il y a un an, et qui a mis le temps parce que d'autres projets sont passés en priorité : la réalisation complète d'un modèle en 0 tin plate, en style Märklin.

J'ai pris comme modèle la première locomotive Suisse, la Limmat (D 1/3) du Schweirische Nord Bahn, reliant Baden et Zürich.

Pour ne pas prendre trop de temps sur la partie mécanique, j'ai repris un bloc moteur d'une V200 en HO, sur laquelle j'ai mis des axes plus longs et des roues Ritter.

Les pièces de la structure sont des profilés laiton mis en forme.

Les pièces de carrosserie sont faites en tôle de cuivre découpées, pliées et soudées.

Pour les accessoires, j'ai pris des lampes de restauration (Ritter), et j'ai fait la cheminée dans un profilé laiton.

Les portes de la boîte à fumée et les plaques d'immatriculation sont faites en impression 3D (en plastique), puis j'ai fait des moules en silicone pour pouvoir faire ces pièces en alliage d'étain.

Il me reste encore à fixer (coller) les plaques latérales et à peindre quelques filets.

Après tout ce blabla, place aux photos :

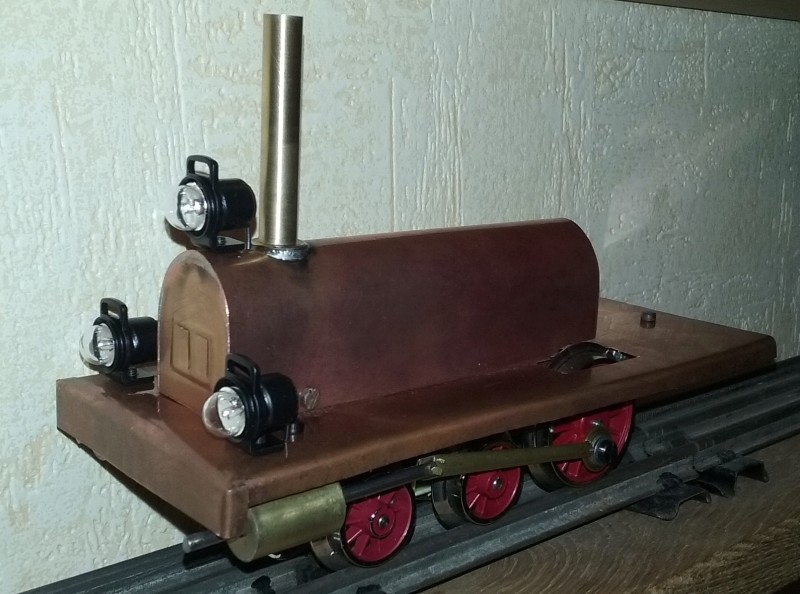

Construction en cuivre :
D 1/3 Limmat en 0 - construction personnelle Fo_110

D 1/3 Limmat en 0 - construction personnelle Fo_210

Les différentes étapes de la réalisation des plaques :
D 1/3 Limmat en 0 - construction personnelle Fo_310

Premier montage des portes à fumées en alliage d'étain moulé :
D 1/3 Limmat en 0 - construction personnelle Fo_410

Ca commence à prendre forme !
D 1/3 Limmat en 0 - construction personnelle Fo_510

D 1/3 Limmat en 0 - construction personnelle Fo_610

J'espère pouvoir vous montrer des photos de la locomotive finie dans les prochains jours. Après il faudra attaquer le tender !

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 20 Nov 2017 - 19:37

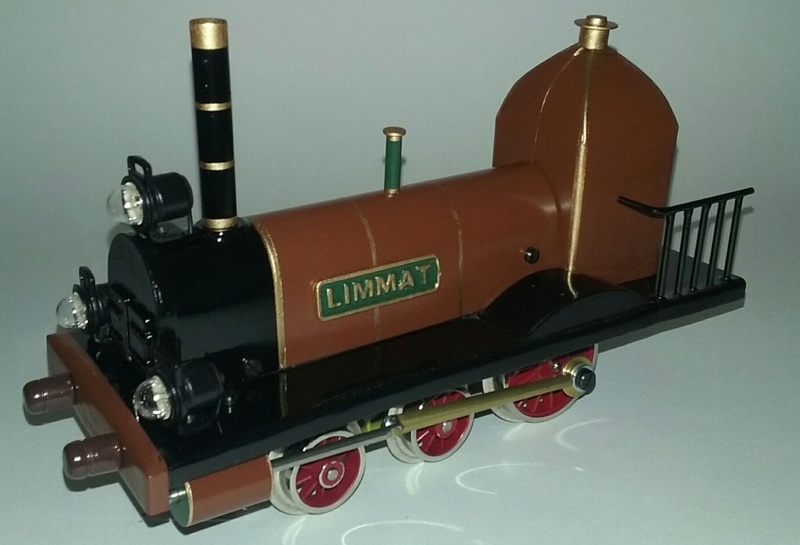

Et la locomotive est finie !

D 1/3 Limmat en 0 - construction personnelle 20171117

D 1/3 Limmat en 0 - construction personnelle 20171118

D 1/3 Limmat en 0 - construction personnelle 20171119

Il me reste à faire le tender, maintenant !

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01

Date d'inscription : 18/12/2012
Messages : 2988
Age : 60
Localisation : Florennes
Belgique

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 20 Nov 2017 - 20:18

Juste " CHAPEAU "
Revenir en haut Aller en bas
Rockandrail
7 oscars
7 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 2773
Age : 67
Localisation : Bécon les Bruyères (Paris)

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 20 Nov 2017 - 21:40

Pour la peinture, comment as-tu fait? Aérographe ou pinceau? Acrylique ou Glycéro?

Je ne sais pas faire ça en tout cas. Le laiton est un matériau que je ne maîtrise pas du tout. Et la peinture encore moins.
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeMar 21 Nov 2017 - 6:59

Hello,

La peinture n'est absolument pas mon domaine d'excellence !

Les grandes surfaces ont été faites à la bombe -
Les zones vertes au pinceau à l'acrylique (Tamiya)
Les filets dorés au pinceau à la Revell Email Color.

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
sncb_nmbs
6 oscars
6 oscars
sncb_nmbs

Date d'inscription : 01/08/2014
Messages : 1230
Age : 58
Localisation : Sud-Ouest de l'hexagonie
England

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeMar 21 Nov 2017 - 21:17

oli 11/01 a écrit:
Juste " CHAPEAU "

je dirais même plus "CHAPEAU BAS" ou "SALUT L'ARTISTE"

*xbe
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 4 Déc 2017 - 13:50

Bonjour,

Maintenant que la locomotive est presque finie (malgré quelques ajustements à faire), j'attaque le tender.

J'ai commencé - logiquement - par le châssis, en représentant un pas un les rivets. Afin de bien les aligner, j'ai imprimé en 3D une sorte de pochoir, dans lequel je place mon pointeau avant de mettre un coup de marteau, en essayant de taper toujours de la même force (sinon les rivets ne sont pas réguliers).

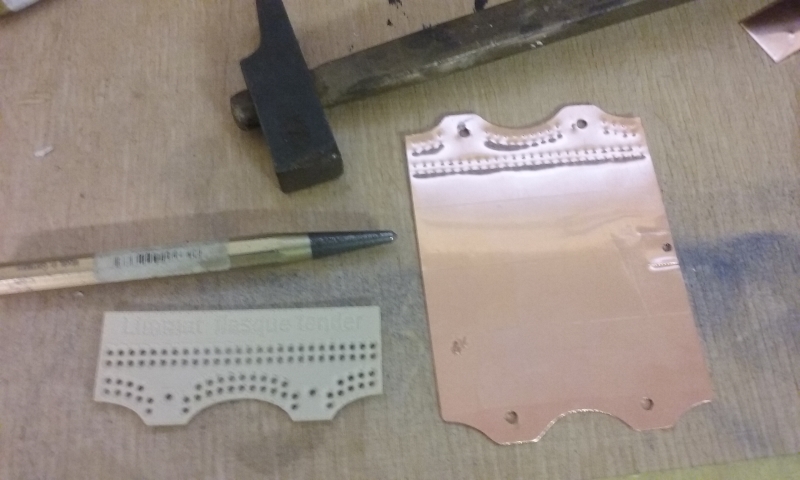

Les outils :
D 1/3 Limmat en 0 - construction personnelle 20171212

Le résultat :
D 1/3 Limmat en 0 - construction personnelle 20171210

Et une fois plié et soudé au tablier :
D 1/3 Limmat en 0 - construction personnelle 20171211

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
Rockandrail
7 oscars
7 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 2773
Age : 67
Localisation : Bécon les Bruyères (Paris)

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 4 Déc 2017 - 15:40

Chouette, des rivets. On va pouvoir les compter. lol!
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeMar 5 Déc 2017 - 10:31

Le compte y est, tu valides ?

L.

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 13312
Age : 67
Localisation : Rhône Alpes / Provence
Suisse

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeMar 5 Déc 2017 - 10:46

Oui, mais est-ce qu'ils sont bien du bon diamètre?

Denys

_________________
D 1/3 Limmat en 0 - construction personnelle Bls_re11D 1/3 Limmat en 0 - construction personnelle Cff_ri15D 1/3 Limmat en 0 - construction personnelle Cff_ri13D 1/3 Limmat en 0 - construction personnelle Cff_l_11D 1/3 Limmat en 0 - construction personnelle Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeDim 14 Jan 2018 - 23:29

Bonsoir,

La cheminée et le bielles ne me plaisaient pas... donc je les ai remplacées.

Pour cela, j'ai commandé chez Shapeways des pièces moulées en laiton sur plan : ils impriment la pièce en cire avec une imprimante 3D et font un moulage à cire perdue.

Et voilà, la cheminée devient correcte !

Il me reste à nickeler les bielles !

D 1/3 Limmat en 0 - construction personnelle 20180124

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 23 Mar 2020 - 8:19

Salut,

Ce projet a fait quelques progrès depuis la dernière fois :

- Les bielles ont été nickelées ;
- J'ai trouvé un bonhomme pour conduire (en fait une copie de celui de l'Adler) ;
- J'ai profité du Week-end pour faire le tender (après avoir essayé plusieurs prototypes en impression 3D) ;

D 1/3 Limmat en 0 - construction personnelle 20200310

D 1/3 Limmat en 0 - construction personnelle 20200312

D 1/3 Limmat en 0 - construction personnelle 20200311

Louis Wink

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
pelican.be
6 oscars
6 oscars
pelican.be

Date d'inscription : 20/11/2012
Messages : 1885
Age : 63
Localisation : Thiméon
Belgique

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 23 Mar 2020 - 9:31

Trop beau cheers
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 13312
Age : 67
Localisation : Rhône Alpes / Provence
Suisse

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeLun 23 Mar 2020 - 10:31

Salut Louis

Si le confinement se prolonge, tu vas nous faire tout un train! lol!

Denys

_________________
D 1/3 Limmat en 0 - construction personnelle Bls_re11D 1/3 Limmat en 0 - construction personnelle Cff_ri15D 1/3 Limmat en 0 - construction personnelle Cff_ri13D 1/3 Limmat en 0 - construction personnelle Cff_l_11D 1/3 Limmat en 0 - construction personnelle Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 11 Avr 2020 - 19:40

Salut,

Je ne sais pas si j'aurais le temps de faire tout un train, mais des bouts, oui !

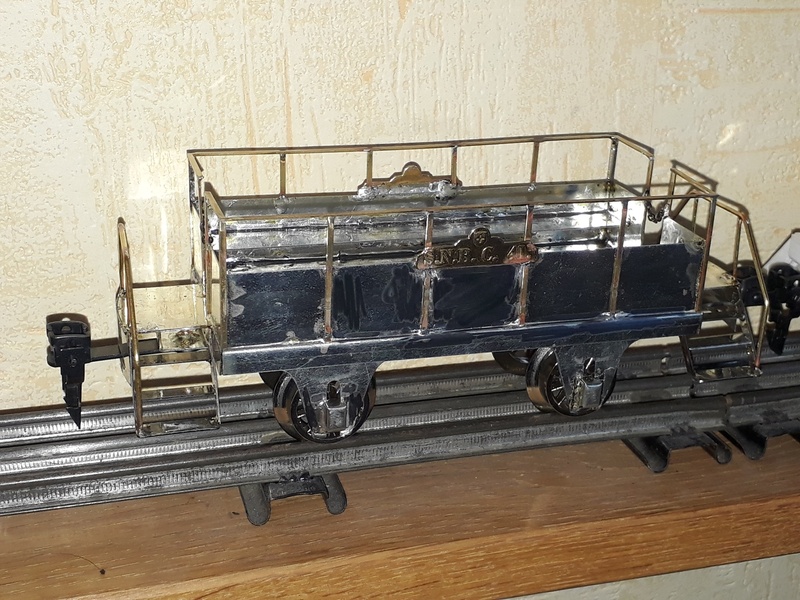

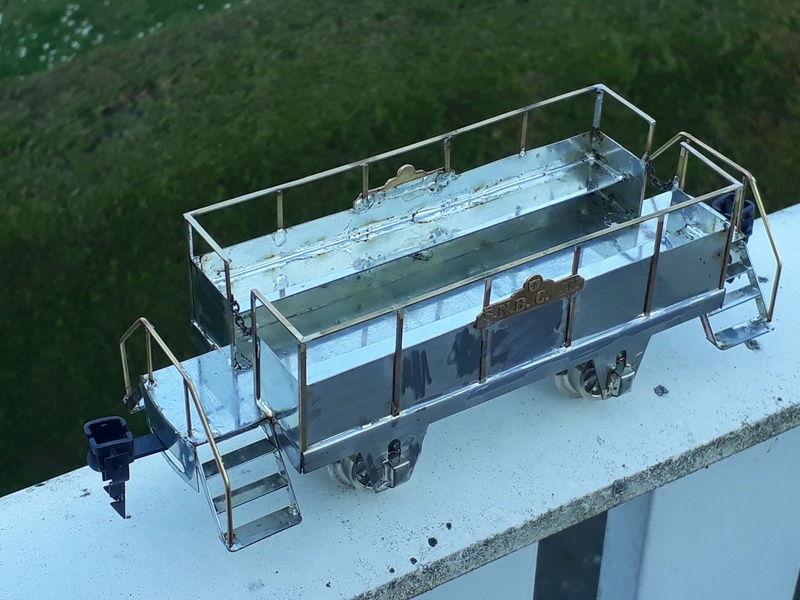

La voiture ouverte C 41 a été aperçue sortant des ateliers :

D 1/3 Limmat en 0 - construction personnelle 20200412

D 1/3 Limmat en 0 - construction personnelle 20200411

D 1/3 Limmat en 0 - construction personnelle 20200410

Louis

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 8217
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 11 Avr 2020 - 20:46

c'est beau, c'est propre et bien fait! *bravo *yes *bravo
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 13312
Age : 67
Localisation : Rhône Alpes / Provence
Suisse

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 11 Avr 2020 - 22:05

Et en plus, je suis sur que ça roule!

*bravo

Denys

_________________
D 1/3 Limmat en 0 - construction personnelle Bls_re11D 1/3 Limmat en 0 - construction personnelle Cff_ri15D 1/3 Limmat en 0 - construction personnelle Cff_ri13D 1/3 Limmat en 0 - construction personnelle Cff_l_11D 1/3 Limmat en 0 - construction personnelle Cff_ri16
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3833
Age : 32

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 18 Avr 2020 - 18:15

Salut,

En fait, c'est assez simple de faire un wagon :

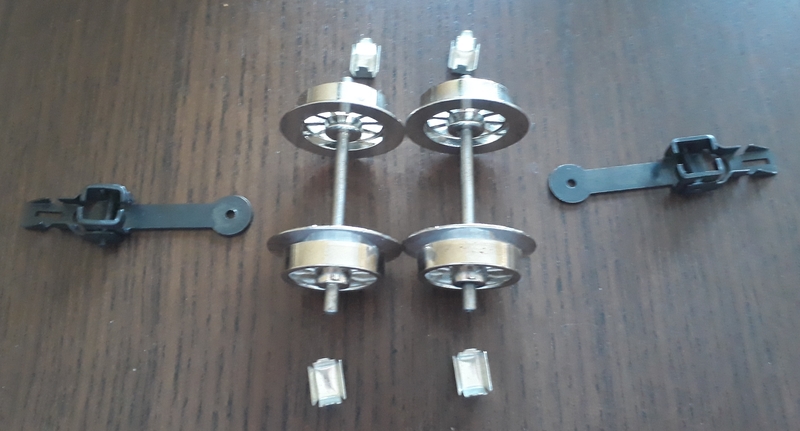

On prend quelques pièces standard :

D 1/3 Limmat en 0 - construction personnelle 20200413

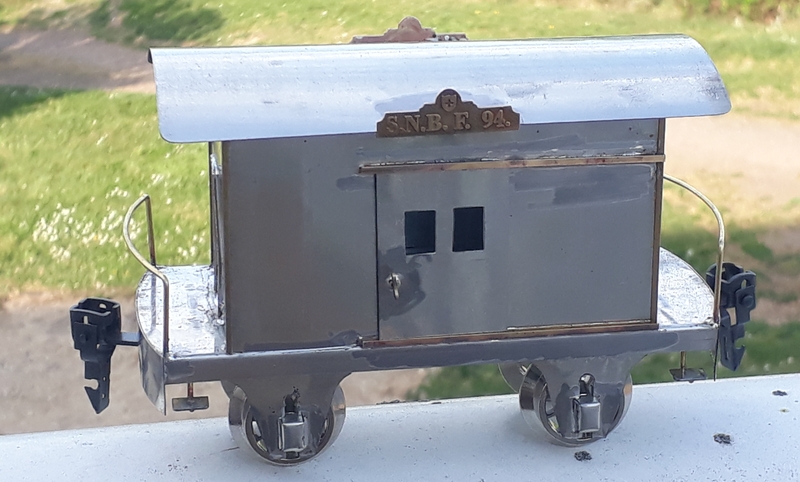

Et on ajoute un peu de tôle pliée :

D 1/3 Limmat en 0 - construction personnelle 20200414

D 1/3 Limmat en 0 - construction personnelle 20200415

Du coup, le fourgon F94 s'ajoute au train !

Louis

_________________
D 1/3 Limmat en 0 - construction personnelle BB12001_B_RD 1/3 Limmat en 0 - construction personnelle E_TPD 1/3 Limmat en 0 - construction personnelle Primeurs_OCEM29_TND 1/3 Limmat en 0 - construction personnelle SGW_DM40a

D 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEF_TND 1/3 Limmat en 0 - construction personnelle I_Std_STEFD 1/3 Limmat en 0 - construction personnelle Sncf_510
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 13312
Age : 67
Localisation : Rhône Alpes / Provence
Suisse

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 18 Avr 2020 - 18:32

Simple et facile!

C'est Louis qui le dit! *noir

Denys

_________________
D 1/3 Limmat en 0 - construction personnelle Bls_re11D 1/3 Limmat en 0 - construction personnelle Cff_ri15D 1/3 Limmat en 0 - construction personnelle Cff_ri13D 1/3 Limmat en 0 - construction personnelle Cff_l_11D 1/3 Limmat en 0 - construction personnelle Cff_ri16
Revenir en haut Aller en bas
Rockandrail
7 oscars
7 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 2773
Age : 67
Localisation : Bécon les Bruyères (Paris)

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 18 Avr 2020 - 18:36

Ben oui. Yaka. On a dû passer à côté de quelque chose. geek
Revenir en haut Aller en bas
pelican.be
6 oscars
6 oscars
pelican.be

Date d'inscription : 20/11/2012
Messages : 1885
Age : 63
Localisation : Thiméon
Belgique

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 18 Avr 2020 - 19:02

Si c'est Louis qui le dit *yes
Revenir en haut Aller en bas
francis1954
4 oscars
4 oscars


Date d'inscription : 30/08/2013
Messages : 399
Age : 65
Localisation : Nanterre
France

D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitimeSam 18 Avr 2020 - 23:32

C pas Jacques ?

Super Louis *bravo *bravo *bravo *sm3 *bravo
Revenir en haut Aller en bas
Contenu sponsorisé




D 1/3 Limmat en 0 - construction personnelle Empty
MessageSujet: Re: D 1/3 Limmat en 0 - construction personnelle   D 1/3 Limmat en 0 - construction personnelle Icon_minitime

Revenir en haut Aller en bas

D 1/3 Limmat en 0 - construction personnelle
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Galerie photo, vos nouveaux modèles, collection [Rubrique Publique]-
Sauter vers:
