![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: nouvel arrivage 3310 et v200 Lun 3 Fév 2014 - 16:27 | |

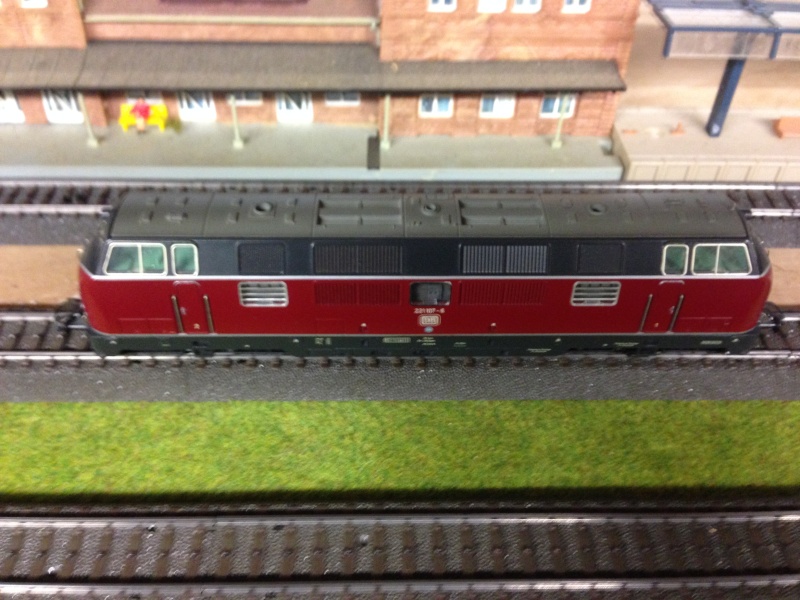

| Bonjour voila deux nouveau arrivage ![nouvel arrivage 3310 et v200 Img_1211](https://i.servimg.com/u/f55/16/88/47/72/img_1211.jpg) ![nouvel arrivage 3310 et v200 Img_1122](https://i.servimg.com/u/f55/16/88/47/72/img_1122.jpg) v200 equiper de mfx avec son d'origine marklin et oui les nouveaute marklin sur un nouveau moule bien mieux fini et 3310 equiper du kits 60760 et mis une fonction supplementaire pour le fumigene sous les conseil de lg j'ai mis un micro relais et impeccable frederic
Dernière édition par Natcho Train le Lun 3 Fév 2014 - 18:41, édité 1 fois | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Invité Invité
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Lun 3 Fév 2014 - 18:30 | |
| salut Frederic! la 3310 risque une chute, elle n'est pas dans le bon sens (la photo)! tu pourras faire une autre photo de profil? |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Tortillard Team
![Team Team](https://2img.net/i/itest/ranks/stars/stars8.gif)
![Tortillard](https://2img.net/u/1913/11/94/62/avatars/21-45.jpg)
Age : 71 Date d'inscription : 14/03/2011 Messages : 17526 Localisation : Rhône Alpes / Provence
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 8:46 | |
| Bonjour Frédéric
Sur ta 3310, tu as utilisé F1 avec un transistor dimensionné correctement, ou F3 avec un relais électro-mécanique et l'alimentation directe depuis le frotteur?
Denys | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Natcho Train 4 oscars
![4 oscars 4 oscars](https://2img.net/i/itest/ranks/stars/stars4.gif)
![Natcho Train](https://2img.net/u/1913/11/94/62/avatars/45-92.jpg)
Age : 55 Date d'inscription : 19/09/2011 Messages : 491 Localisation : Belgique Braine le Chateau
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 9:00 | |
| Bonjour
la f3 avec micro relais et prise de courant sur froteur et impeccable
Frederic
| |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Tortillard Team
![Team Team](https://2img.net/i/itest/ranks/stars/stars8.gif)
![Tortillard](https://2img.net/u/1913/11/94/62/avatars/21-45.jpg)
Age : 71 Date d'inscription : 14/03/2011 Messages : 17526 Localisation : Rhône Alpes / Provence
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 9:46 | |
| OK, alors c'est plutôt la solution que je t'avais proposée.
Dès que je reçois les infos de Louis, je teste de mon coté la solution avec F1 et le transistor!
Denys | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
philgyver 5 oscars
![5 oscars 5 oscars](https://2img.net/i/itest/ranks/stars/stars5.gif)
![philgyver](https://2img.net/u/1913/11/94/62/avatars/14-1.jpg)
Age : 68 Date d'inscription : 18/02/2011 Messages : 692 Localisation : Belgique Brabant Wallon
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 10:20 | |
| Bonjour a vous, Quelqu'un pourrait il me donner une idée ( une tit photo éventuellement ) du type de micro relais a mettre sur f3, et me confirmer ce schéma, d'avance merci. schéma trouver sur... enfin vous voyez. ![nouvel arrivage 3310 et v200 Fumiga10](https://i.servimg.com/u/f55/15/85/65/44/fumiga10.jpg) Bravo pour la transformation Frédéric! Philippe | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Tortillard Team
![Team Team](https://2img.net/i/itest/ranks/stars/stars8.gif)
![Tortillard](https://2img.net/u/1913/11/94/62/avatars/21-45.jpg)
Age : 71 Date d'inscription : 14/03/2011 Messages : 17526 Localisation : Rhône Alpes / Provence
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 10:38 | |
| Bonjour Phil Le schéma, c'est OK, (si ce n'est la couleur des fils: la borne + de la bobine du relais à l'orange, la borne - à la fonction F3) pour le relais, j'utilise celui-ci: RELAISJe tiens celui-ci en stock, c'est un 2RT, un double inverseur, si tu préfères, et cela permet de commander l'extinction des feux rouges des deux cotés sur une loco quand il ne te reste plus qu'une seule fonction. Denys | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
philgyver 5 oscars
![5 oscars 5 oscars](https://2img.net/i/itest/ranks/stars/stars5.gif)
![philgyver](https://2img.net/u/1913/11/94/62/avatars/14-1.jpg)
Age : 68 Date d'inscription : 18/02/2011 Messages : 692 Localisation : Belgique Brabant Wallon
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 17:19 | |
| Merci Denys, je ne me représente pas bien l'encombrement, à voir si dans une caisse de vapeur je trouverais la place ( une br 18 ) C'est note et archivé, A + Philippe | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
oli 11/01 7 oscars
![7 oscars 7 oscars](https://2img.net/i/itest/ranks/stars/stars6.gif)
![oli 11/01](https://2img.net/u/1913/11/94/62/avatars/132-98.png)
Age : 64 Date d'inscription : 18/12/2012 Messages : 5233 Localisation : Florennes
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 17:32 | |
| Bonjour Philippe Moi j'ai placé celui-ci RELAISComme ça, tu vois l'encombrement | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Jeanmi.be 6 oscars
![6 oscars 6 oscars](https://2img.net/i/itest/ranks/stars/stars17.gif)
![Jeanmi.be](https://2img.net/u/1913/11/94/62/avatars/27-28.jpg)
Age : 65 Date d'inscription : 03/06/2011 Messages : 1764 Localisation : Ernage
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 17:36 | |
| Tu as aussi (comme le zozo de Pélican) une pièce d'un cent géante ? Jeanmi.be | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
oli 11/01 7 oscars
![7 oscars 7 oscars](https://2img.net/i/itest/ranks/stars/stars6.gif)
![oli 11/01](https://2img.net/u/1913/11/94/62/avatars/132-98.png)
Age : 64 Date d'inscription : 18/12/2012 Messages : 5233 Localisation : Florennes
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 18:18 | |
| | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
philgyver 5 oscars
![5 oscars 5 oscars](https://2img.net/i/itest/ranks/stars/stars5.gif)
![philgyver](https://2img.net/u/1913/11/94/62/avatars/14-1.jpg)
Age : 68 Date d'inscription : 18/02/2011 Messages : 692 Localisation : Belgique Brabant Wallon
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 19:54 | |
| Merci Oli, le prix... ![affraid](https://2img.net/i/fa/i/smiles/affraid.gif) peanuts ! C'est plutôt intéressant, je sent que je faire du stock tout mes décodeurs 60760 vont y passer! Yapluka. La pièce on la met ou....? Philippe | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Tortillard Team
![Team Team](https://2img.net/i/itest/ranks/stars/stars8.gif)
![Tortillard](https://2img.net/u/1913/11/94/62/avatars/21-45.jpg)
Age : 71 Date d'inscription : 14/03/2011 Messages : 17526 Localisation : Rhône Alpes / Provence
![nouvel arrivage 3310 et v200 Empty](https://2img.net/i/empty.gif) | Sujet: Re: nouvel arrivage 3310 et v200 Mar 4 Fév 2014 - 21:11 | |
| Philippe
Si tu ouvre le pdf de la doc, tu as l'encombrement, c'est très petit:
10 mm x 6,5 mm et 5 mm de haut.
Son avantage est d'être un 2RT.
Denys
| |
|
