MessageSujet: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeVen 13 Déc 2013 - 22:54

Bon, c'est vrai, OS-kar vient de ressortir ce modèle,
mais ayant les modèles MEHANO, j'ai cherché comment atténuer la diffusion de lumière à tout va de cette loco;

Voici comment j'ai procédé:

AVANT:

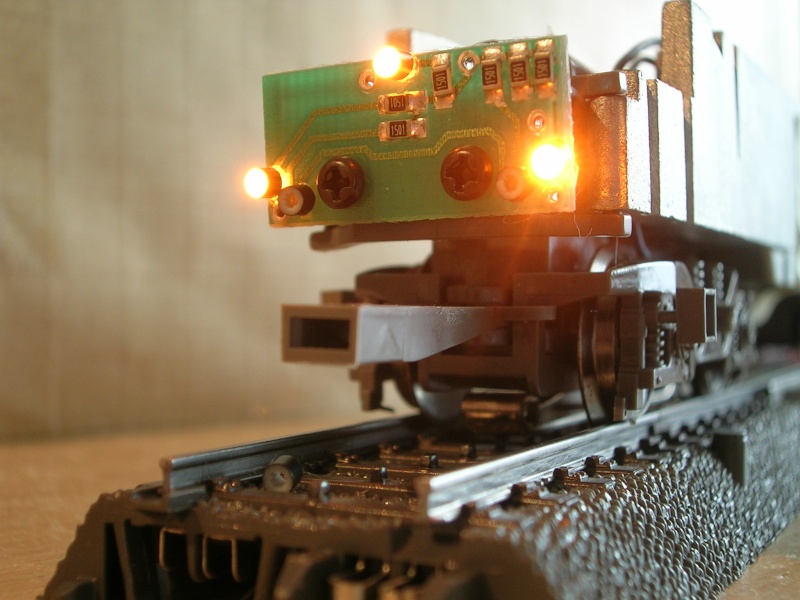

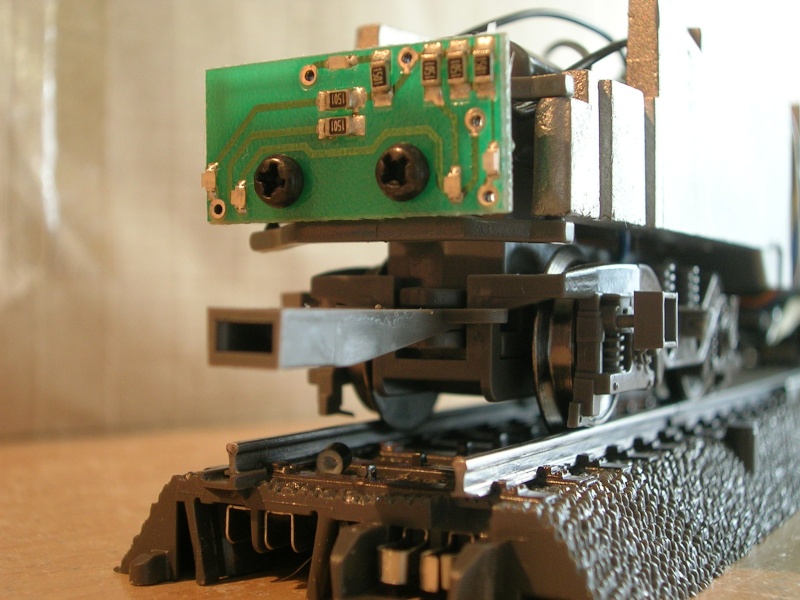

La lumière est diffusée partout; elle éclaire la cabine et même les rails ...

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 119

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 216

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 315


Transformations:

j'ai pris du câble électrique dont j'ai vidé l'intérieur de ses fils; il faut que le diamètre intérieur de la gaine passe autour des leds (Elle sont très fragiles  pale  ) j'ai coupé à bonne longueur ( ATTENTION, il faut bien les ajuster afin de pouvoir ré-encliqueter la caisse ), un point de cyano et c'est fait.

Manipulation délicate, le moindre accros, et la led part avec le morceau de gaine  Mad

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 415

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 514

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 613

Tant que la machine est ouverte, j'ai réduit la hauteur de notre conducteur et mis quelques couleurs.

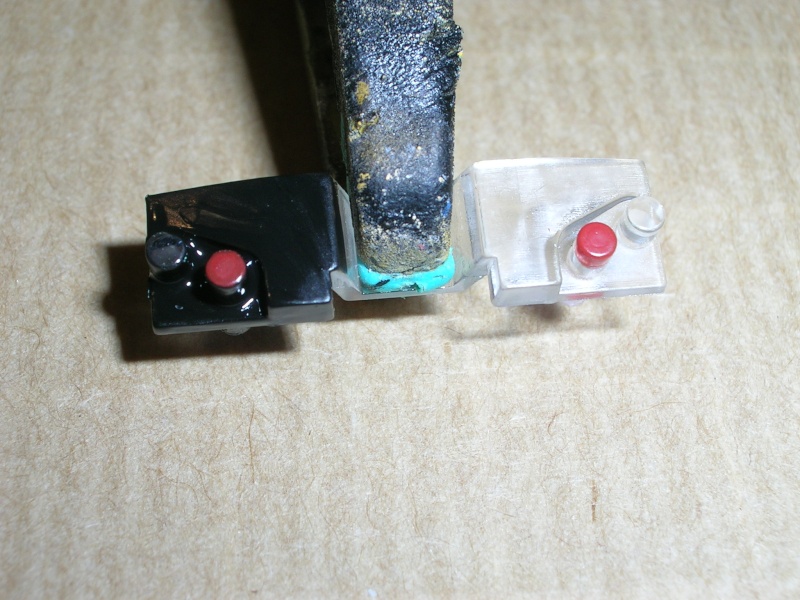

Peindre les plastiques pour réduire la diffusion de lumière.

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 713

Et coller un languette en plasticart sous la loco après remontage de la caisse:

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Photo_68



Voici une photo avec; devant, la loco sans transformation ...

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO 813

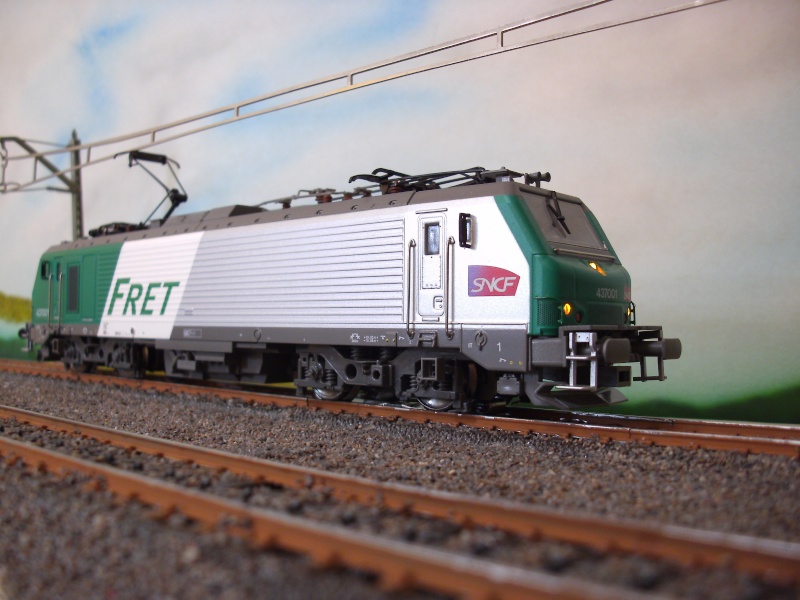

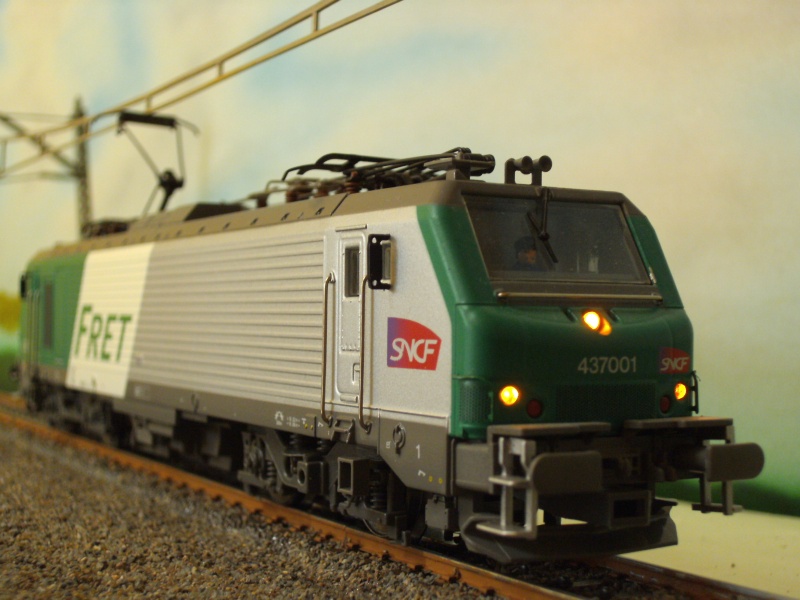

En situation:

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Photo_73

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Photo_70

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Photo_71

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Photo_72
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 52
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeVen 13 Déc 2013 - 23:02

Bonsoir Jipé  Wink ,

jolie transformation, bravo  *bravo *bravo *bravo

J'ai réalisé la même modification sur l'ampoule très ( trop ?? ) intrusive d'une BR 261 marklin...

Moi, pour ce faire, j'ai utilisé de la gaine thermo retractable...

Comme ça le diamètre n'a que peu d'importance  *yes

@ +

Lolo
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12708
Age : 66
Localisation : Rhône Alpes / Provence
France

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeVen 13 Déc 2013 - 23:09

Bonsoir Jipé

Bien réalisé!

C'est vrai que c'est un problème récurrent aussi sur les Märklin de génération plus ancienne.

Denys

_________________
Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Bls_re11Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Cff_ri15Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Cff_ri13Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Cff_l_11Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Cff_ri16
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01

Date d'inscription : 18/12/2012
Messages : 2734
Age : 60
Localisation : Florennes
Belgique

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeSam 14 Déc 2013 - 8:38

Celui qui veut tout refaire, le tuto complet est ICI
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5904
Age : 32
Localisation : Luxembourg
Luxembourg

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeSam 14 Déc 2013 - 9:58

Bravo Jipé, c'est du superbe boulot,

Les Leds ne font plus "disco"

PS: petit hors sujet, j'aime beaucoup la patine de tes rails  Smile

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
Jipé
3 oscars
3 oscars
Jipé

Date d'inscription : 13/11/2012
Messages : 145
Age : 49
Localisation : Liège / Belgique
Belgique

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeSam 14 Déc 2013 - 11:55

@ Olivier :  Shocked , mince, je ne connaissais pas du tout cet article.
Le coup de couper la plaque (plastique transparent) des feux avec un mini disque est quant même risquée, tu rates ton coup ... affraid
Enfin, ceci dit, merci pour le lien  Wink

@Franz : Embarassed  , merci pour la patine des rails.
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01

Date d'inscription : 18/12/2012
Messages : 2734
Age : 60
Localisation : Florennes
Belgique

Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Empty
MessageSujet: Re: Améliorer l'éclairage des feux des BB-27000/37000 MEHANO   Améliorer l'éclairage des feux des BB-27000/37000 MEHANO Icon_minitimeSam 14 Déc 2013 - 12:24

Bonjour Jipé

Au vu du résultat sur la tienne, pas besoin de prendre des risques  Mad Mad Mad
