 Digitalisation d'une 230 TB 1 (Fleischmann 4046)

Aller en bas
2 participants
AuteurMessage
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeJeu 04 Juil 2013, 17:52

Bonjour,

J'ai commencé à désosser une fleischmann de 2010, très belle, détaillée, fragile...

Il y a une prise NEM, elle n'a jamais été prévue pour du trois rails...

J'ai quelques problèmes à régler:

- schunter ou pas la prise nem 651 vu que tout est sur le PCB et donc que je ne pourrai pas gérer la prise

- pose du patin sous une machine sans tender. J'ai retiré le détaillage en dessous, ça pourrait tenir mais je n'ai pas de vis en vue, donc comment maintenir le patin ?
Revenir en haut Aller en bas
nilkram
3 oscars
3 oscars
nilkram

Age : 107
Date d'inscription : 27/06/2012
Messages : 142

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeJeu 04 Juil 2013, 23:10

Bonjour,

Digitalisation d'une 230 TB 1 (Fleischmann 4046) 230_no10

C'est une version trois rail d'origine pourtant...

Tu devrais trouver une nomenclature des pièces pour ta transformation :

230 TB  AC
Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 05 Juil 2013, 09:16

Hello,

Bien trouvé, je n'avais jamais pu mettre la main sur ce document, seulement les trop vieilles versions...

Je vais regarder cela de près, mais c'est dommage que les pièces spécifiques ne soient plus représentées...
Revenir en haut Aller en bas
nilkram
3 oscars
3 oscars
nilkram

Age : 107
Date d'inscription : 27/06/2012
Messages : 142

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 05 Juil 2013, 09:22

Bonjour,

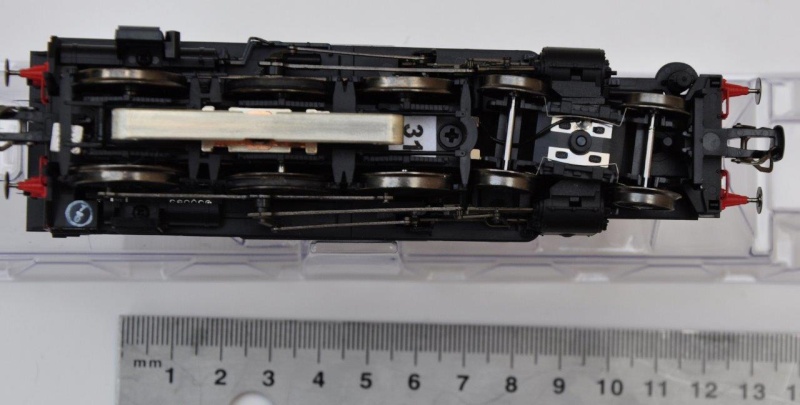

Le dessous :

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Dessou10

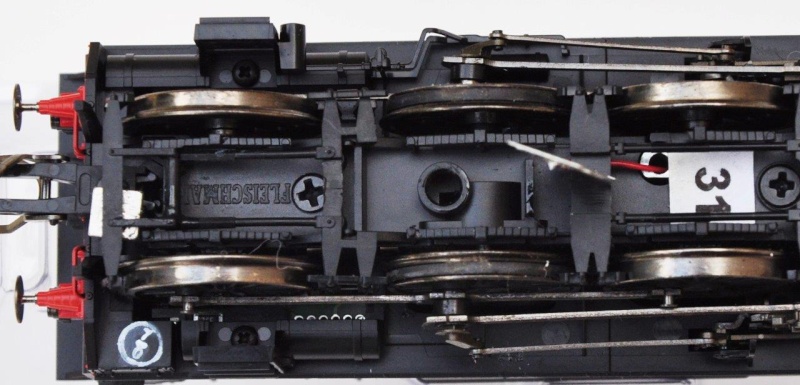

Fixation du frotteur:

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Fixati11

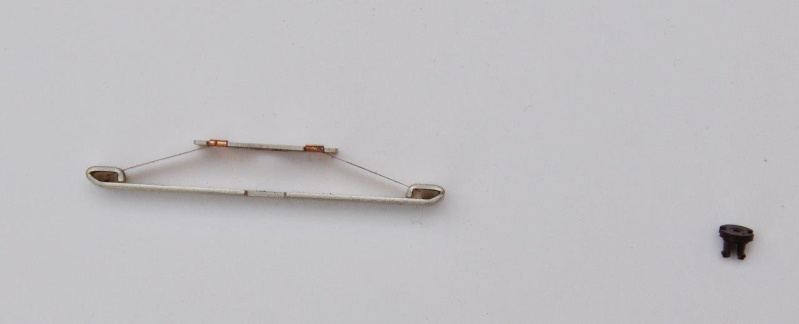

Le frotteur :

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Frotte10

Fixation du frotteur :

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Plaque10

Référence du frotteur :

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Raf_fr10
Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 05 Juil 2013, 09:25

super !

le plus simple est donc que je me fournisse dans ces pièces !

Merci !

emmanuel

Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 05 Juil 2013, 10:24

Hello,

par chance j'ai la bonne plaque de contact patin et vis, par contre le dessous de loco ne correspond pas donc j'ai percé un trou supplémentaire qui était présent par ailleurs.
Revenir en haut Aller en bas
nilkram
3 oscars
3 oscars
nilkram

Age : 107
Date d'inscription : 27/06/2012
Messages : 142

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 05 Juil 2013, 10:50

Bonjour,

peux tu faire une photo du dessous pour voir les différences entre les versions AC/DC ?
Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeMer 31 Juil 2013, 22:25

Bonsoir Nilkram,

En voici une moins belle que la tienne.

Digitalisation d'une 230 TB 1 (Fleischmann 4046) IMG_20130731_220121

J'ai de la chance, c'est du M2 pour visser, en plus j'ai réussi à trouver comment étaient gérées les bornes du connecteur NEM, donc je vais pouvoir avancer sur celle-ci !
Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Age : 46
Date d'inscription : 08/03/2011
Messages : 267

Digitalisation d'une 230 TB 1 (Fleischmann 4046) Empty
MessageSujet: Re: Digitalisation d'une 230 TB 1 (Fleischmann 4046)   Digitalisation d'une 230 TB 1 (Fleischmann 4046) Icon_minitimeVen 02 Aoû 2013, 23:00

Bon bien enfin une loco qui marche du premier coup !

J'ai coupé l'arrivé droite sur le PCB, soudé le patin à la place, relié les deux cotés sur le PCB par un fil, mis le décodeur, programmé direct et hop sur les rails!

Il a passé l'aiguille de la mort du second coup, comme j'avais démonté le patin il s'était démanché, j'ai reserré le tout et c'est parfait !

Il ne me reste qu'à trouver la patience de finir de le remonter.

Vive les vis en plastique et les frotteurs liliput !
