 Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos

Aller en bas
4 participants
AuteurMessage
Pierrodg
0 oscar
0 oscar



Age : 44
Date d'inscription : 12/06/2013
Messages : 12
Localisation : La Plagne Savoie

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 13:31

Bonjour,

Voila je viens d'améliorer des locos :

DB81010 Réf. Marklin 3032 Changement du moteur par un Kit 60943 (Moteur haute performance) + ESU Lokpilot 4 Réf. 54610

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Db810112

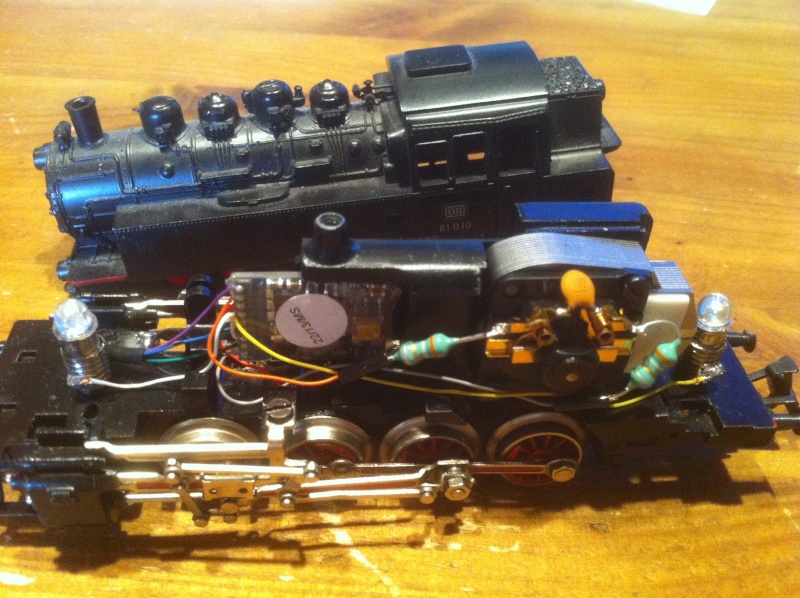

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Db810111

E44039 Réf. Marklin 3011 Changement du moteur par un Kit 60944 (Moteur haute performance) + ESU Lokpilot 4 Réf. 54610

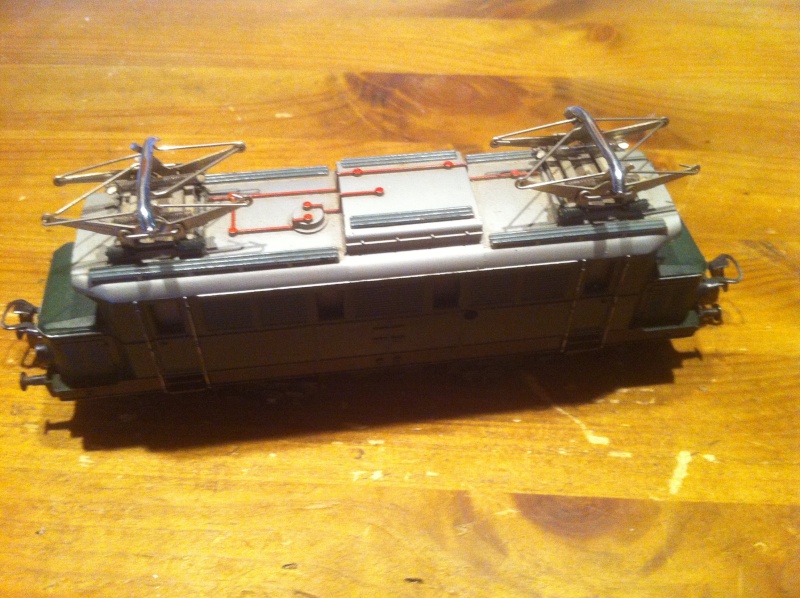

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos E4403910

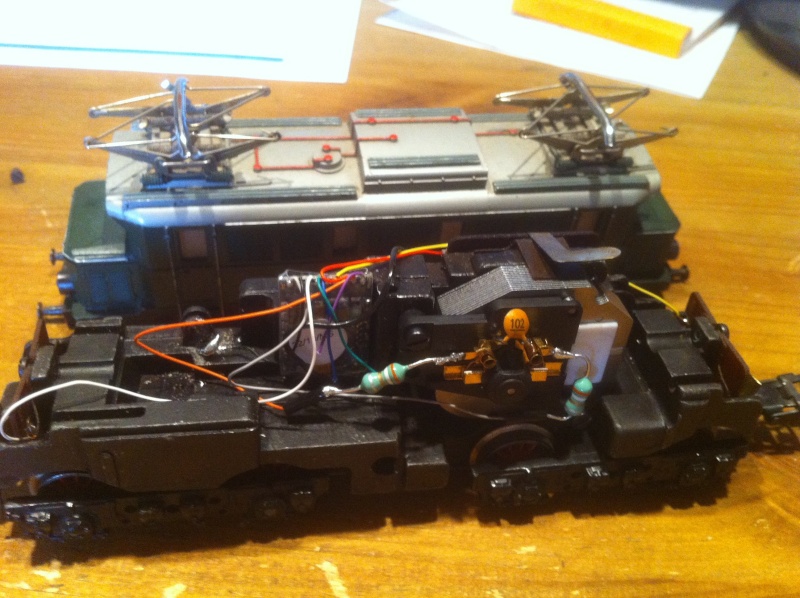

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos E4403911

BB66150 Réf. Jouef ajout frotteur + ESU Lokpilot 4 Réf. 54610

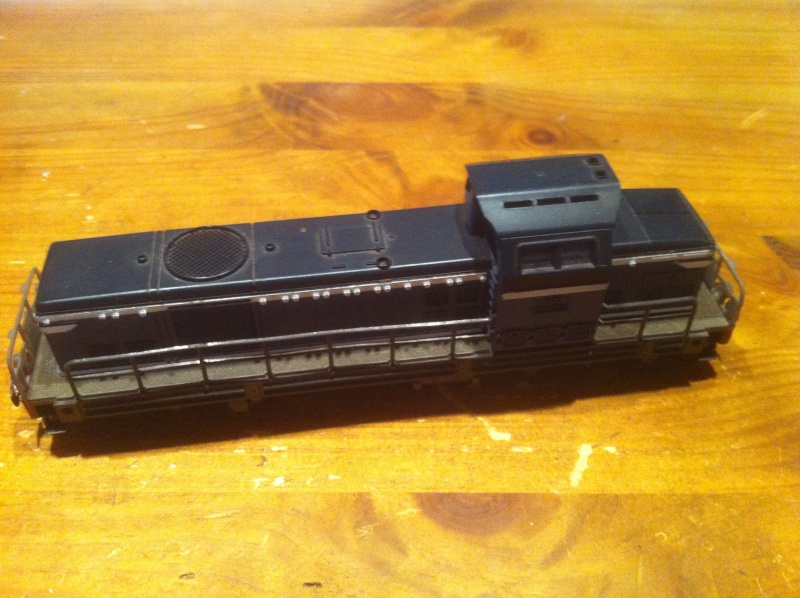

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bb661510

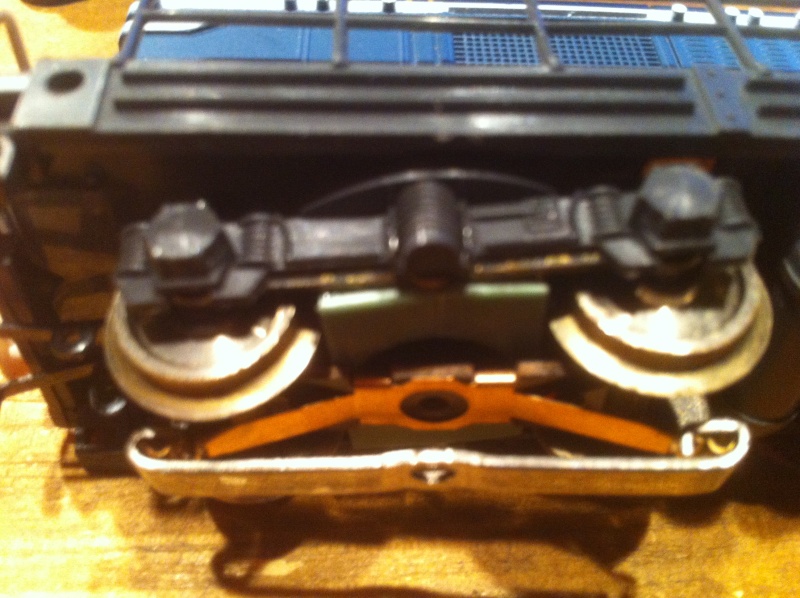

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bb661511

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bb661512

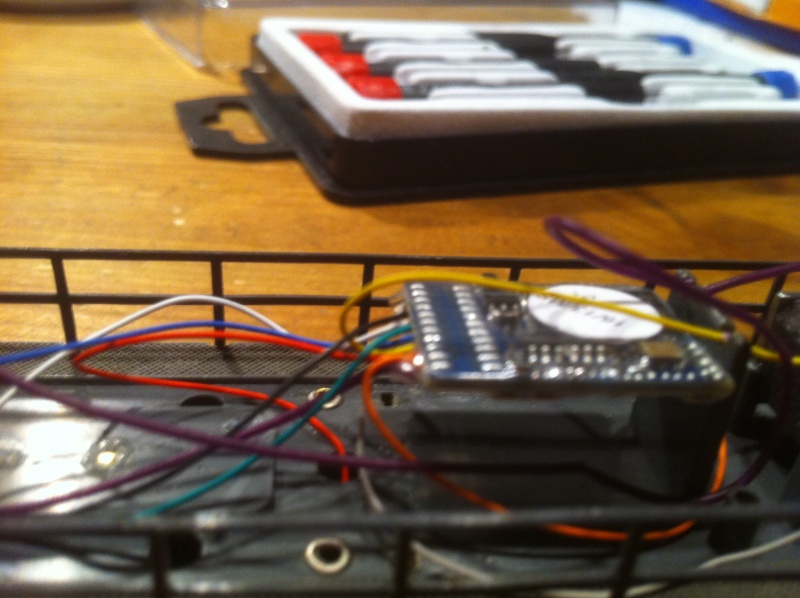

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bb661513

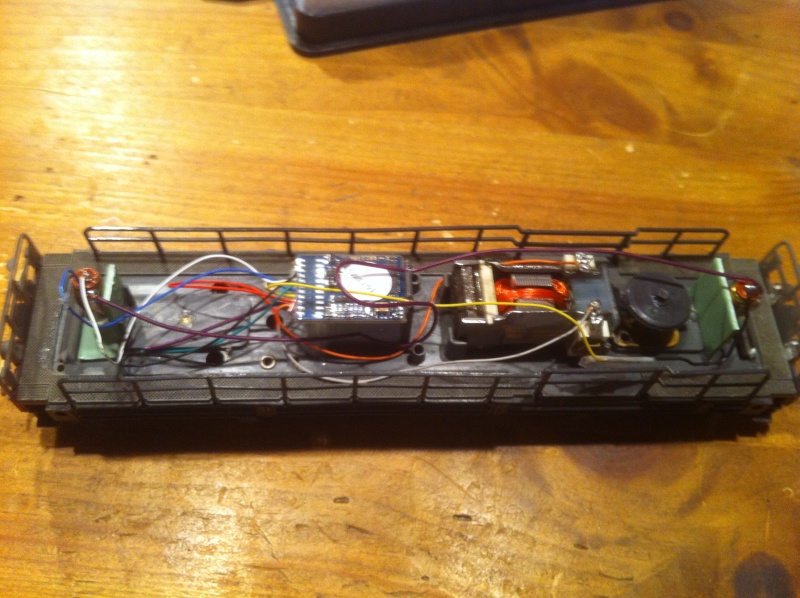

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bb661514


Les trois locos marche nickel en analogique et en digital avec Mobile station, j'ai un peu regardé les CV du décodeur avec la mobile station j'en ai changé pour tester, mais voila la vapeur ne doit par rouler comme la loco de marchandise la BB ou encore la E44039, elles ont toutes des caractéristiques différentes de vitesse de ralentissement d’accélération... dans la réalité.

Je voudrai donc réglé les CV en considération pour chaque loco.

Y a t'il des CV précis a réglé en fonction de tel ou tel loco ? Surement une question piège Smile

Si quelqu'un a déjà fais des transformations du même style de loco peut être a t'il trouvé les bon réglage !!!

Merci d'avance d'étudier mon cas désespéré.Laughing
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17711
Localisation : Rhône Alpes / Provence

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 15:59

Bonjour Pierre Damien

Jamais exactement les mêmes machines avec les mêmes moteurs, mais pour une 3031 avec un aimant ESU et le rotor 3 pôles d'origine, solution moins bonne que la tienne:






2Tension de démarrage4
3Courbe d'accélération45
4Courbe de freinage12
5Vitesse maxi30
29Sens de marche inversé13
31Index registre H16
32Indexe registre L0
51Paramètre pour compensation de charge0
52Compensation de charge paramètre K vitesse lente30
53Contrôle de référence compensation de charge50
54Compensation de charge paramètre K 40
55Compensation de charge paramètre I175
56Pourcentage de correction de la compensation de charge200
246Vitesse de déplacement pour dételage automatique5
247Durée du déplacement pour dételage automatique31
248Durée du refoulement pour dételage automatique21
275Fonction spéciale AUX 1: dételage automatique28
277Temps d'activation AUX 15
283Fonction spéciale AUX 2: dételage automatique28
285Temps d'activation AUX 25
Pour allumage simultané des feux AV et AR en mode manœuvre commandé par F3:
32Indexe registre L2
426Fonction F3 en marche AV3
442Fonction F3 en marche AR3



Si ta machine est équipée d'un Telex, tu as les paramètres pour le dételage automatique, tu peux aller voir ce Post:

http://beneluxmodels.1fr1.net/t1254-digitalisation-br-81-3031-pour-mathieu


Denys

_________________
Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bls_re11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri15Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri13Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_l_11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17711
Localisation : Rhône Alpes / Provence

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 16:03

Je n'avais pas vu que c'était une 3032, sans le TELEX, donc les paramètres 246 à 285 ne te servent pas!

31 et 32 non plus, sauf 32 pour les feux de manoeuvre.

Voici les paramètres pour des moteurs 5 pôles:

PARAMETRES ESU V4 F7 Triple 2 moteurs HP DC 5 P
N° CVSignification    VALEUR
1Adresse2
2Tension de démarrage4
3Courbe d'accélération155
4Courbe de freinage8
5Vitesse maxi25
6Vitesse moyenne14
52Compensation de charge paramètre K vitesse lente32
53Contrôle de référence compensation de charge120
54Compensation de charge paramètre K 60
55Compensation de charge paramètre I95


Denys

_________________
Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bls_re11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri15Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri13Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_l_11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri16
Revenir en haut Aller en bas
Pierrodg
0 oscar
0 oscar



Age : 44
Date d'inscription : 12/06/2013
Messages : 12
Localisation : La Plagne Savoie

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 18:01

Merci Tortillard
Revenir en haut Aller en bas
Gilles Atao
5 oscars
5 oscars
Gilles Atao


Age : 75
Date d'inscription : 31/12/2011
Messages : 796

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 18:50

bonjour à tous , bonjour Pierre-Damien  et Denys

J'avais fait un post  pour le réglage  quasi-automatique  des décodeurs ESU , cette technique  donne un réglage de base  déjà  satisfaisant , c'est ICI.

Bonne fin de journée

19.06.201318:50:35:*train2:*train2
Revenir en haut Aller en bas
Pierrodg
0 oscar
0 oscar



Age : 44
Date d'inscription : 12/06/2013
Messages : 12
Localisation : La Plagne Savoie

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeMer 19 Juin 2013 - 19:06

Salut Gilles

Oui j'avais déjà fais cette manip mais ma loco vapeur allait bien trop vite après, c'est vrais que c'est pas mal pour des loco Modern mais des loco spécifique je pense qu'il faut faire des réglage un peu plus minutieux.

Merci quand meme
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek


Age : 39
Date d'inscription : 26/08/2011
Messages : 1626
Localisation : Remoulins Gard (30)

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeJeu 20 Juin 2013 - 6:33

bonjour,

Pierre-Damien , je vois que tu as fait une transformation 2R->3R sur la Jouef, as tu mesuré le débattement entre le bas du boudin de roue et le relèvement maximum du frotteur? car sur les aiguilles triple ou traversée joint double Marklin voie M les picots du 3°Rail sont tellement haut que ça pose souvent problème au passage!

sinon belle réalisation de modification et modernisation.

pour aller plus loin sur la Jouef et supprimer l'ensemble moteur renvoie d'angle bas de gamme et plastique il existe des artisans qui propose des nouvelle motorisation de bonne qualité je ne connais pas les prix mais si quelqu'un essaye est nous en parle je me lancerais surement pour étoffer un peu les modèles français de ma collection!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17711
Localisation : Rhône Alpes / Provence

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeJeu 20 Juin 2013 - 9:31

Bonjour

Pour la procédure d'auto-tuning évoquée par Gilles, il est utile de rappeler que ça marche, surtout pour les SFCM, mais cela ne règle que les paramètres de compensation de charge, qui sont d'ailleurs les plus difficiles à ajuster.

Il faut quand même ajuster tous les paramètres classiques de vitesses, accélération et autres, mais c'est une méthode à essayer quand on ne connait pas du tout les valeurs à utiliser.

Concernant la machine Jouef, il faut savoir qu'en voie M, beaucoup de matériels passent avec difficulté, et même du Märklin: les anciennes aiguilles avec les grosses lanternes sont à éviter, certaines voitures longues les accrochent en voie déviée, c'est pour cette raison que Märklin a sorti sur la fin de la commercialisation de cette voie des aiguilles avec des lanternes beaucoup plus petites et plus réalistes par la même occasion.

Par contre, se lancer dans de grandes modifications sur ce genre de matériel risque de coûter beaucoup trop cher par rapport au résultat susceptible d'être obtenu: ces modèles datent réellement par leur gravure également, il y a des bases plus modernes chez Jouef et chez Piko, tout en ne perdant pas de vue que cela ne sera jamais du Märklin!

Une machine française intéressante à passer en trois rails reste la A1A A1A 68000 de Fleischmann dans sa deuxième version.

Denys

_________________
Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bls_re11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri15Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri13Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_l_11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri16


Dernière édition par Tortillard le Jeu 20 Juin 2013 - 23:52, édité 1 fois
Revenir en haut Aller en bas
Pierrodg
0 oscar
0 oscar



Age : 44
Date d'inscription : 12/06/2013
Messages : 12
Localisation : La Plagne Savoie

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeJeu 20 Juin 2013 - 18:35

Elle roule très bien même sur les aiguillages, preuve en vidéo :

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard


Age : 71
Date d'inscription : 14/03/2011
Messages : 17711
Localisation : Rhône Alpes / Provence

Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Empty
MessageSujet: Re: Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos   Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Icon_minitimeJeu 20 Juin 2013 - 23:55

Bonsoir Pierre Damien

Le fait de ne pas rouler sur de la voie M serait plutôt inhérent surtout à du matériel soit beaucoup plus récent, soit beaucoup plus fin!

Je vois que tu as supprimé la grosse lanterne d'aiguille qui pourrait poser problème, mais surtout avec du matériel plus long et avec des détails plus bas, comme des voitures au 1/87°.

Denys

_________________
Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Bls_re11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri15Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri13Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_l_11Réglages des Cv des decodeurs ESU Lokpilot 4 en fonction des Locos Cff_ri16
