MessageSujet: structure d'un réseau   structure d'un réseau Icon_minitimeDim 6 Jan 2013 - 20:54

bonsoir,

aller hop je ne lance dans un post pour mettre a quelque part le début de la construction , les bases de la structure...

pour ceux qui comme moi on eu mal ou ne savent pas a quoi correspondent tous ces termes employé ...

donc voici quelques schémas trouvé chez notre fabriquant avec le " ¨ ".
espérant que cela restera clair et permettra d’amélioré la compréhension de certain autre sujet

bien sur toutes les vues ne sont qu'un exemple a adapté a vos besoins / envies . les dimensions sont données pour cette exemple et ne sont peux être pas les standard à utiliser...
bien sur tous ceux qui trouve erreur et correction a faire sont invité a le faire !

la structure :
structure d'un réseau Captur20

en vue en 3D pour mieux ce rendre compte :
structure d'un réseau Captur21

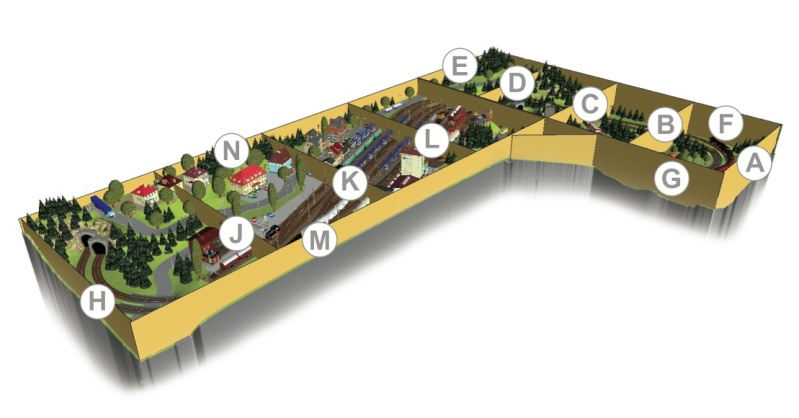

le positionnement des couples sur la structure :
structure d'un réseau Captur22

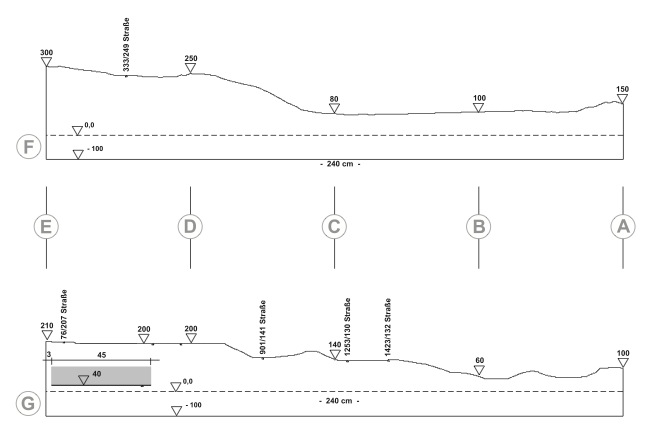

le détail des différents couples :
structure d'un réseau Captur23structure d'un réseau Captur24structure d'un réseau Captur25structure d'un réseau Captur26
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 52
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

structure d'un réseau Empty
MessageSujet: Re: structure d'un réseau   structure d'un réseau Icon_minitimeDim 6 Jan 2013 - 21:09


Salut Vincent Wink

en voilà une bonne initiative *yes

C'est vrai qu'il faudrait peut-être faire un lexique pour mieux comprendre de quoi on parle dans certains post scratch

Vous en pensez quoi confused

Lolo
Revenir en haut Aller en bas
franz
Team
Team
franz

Date d'inscription : 08/01/2011
Messages : 5950
Age : 33
Localisation : Luxembourg
Luxembourg

structure d'un réseau Empty
MessageSujet: Re: structure d'un réseau   structure d'un réseau Icon_minitimeLun 7 Jan 2013 - 12:38

Je vais mettre cette belle présentation en "Annonce".

Ca aidera plus d'un modéliste Smile

Merci

_________________
Cordialement,
Franz
Revenir en haut Aller en bas
https://www.youtube.com/user/Beneluxmodels
zorgzib
4 oscars
4 oscars
zorgzib

Date d'inscription : 02/02/2016
Messages : 259
Age : 67
Localisation : Hennuyères Sud-Est
Belgique

structure d'un réseau Empty
MessageSujet: Re: structure d'un réseau   structure d'un réseau Icon_minitimeMar 22 Nov 2016 - 14:22

bonjour Tous

Vincent : serait-il possible d'avoir le plan des rails en plus by cause sur la perspective avec les plans de coupes A-B-C . . . cela donne une idée sur le volume mais j'aime bien savoir ce qui est exactement au dessus de quoi

bonne continuation. merci. Patrice
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek

Date d'inscription : 26/08/2011
Messages : 1613
Age : 35
Localisation : Remoulins Gard (30) France
France

structure d'un réseau Empty
MessageSujet: Re: structure d'un réseau   structure d'un réseau Icon_minitimeDim 27 Nov 2016 - 15:36

bonjour

pour te répondre, je ne sais plus ou j'ai pu trouver ces vues ... cela date aussi de presque 4 ans ...
Revenir en haut Aller en bas
zorgzib
4 oscars
4 oscars
zorgzib

Date d'inscription : 02/02/2016
Messages : 259
Age : 67
Localisation : Hennuyères Sud-Est
Belgique

structure d'un réseau Empty
MessageSujet: Re: structure d'un réseau   structure d'un réseau Icon_minitimeDim 27 Nov 2016 - 19:12

merci Vincent : je ne me suis pas rendu compte de la date de publication
merci pour ta réponse flower
j'ai creusé, sur
http://www.maerklin.de/de/journal/maerklin-magazin/downloads/gleisplaene/
je suis certain que c'est le projet N° 6 de l'année 2012

c'est prévu pour des trains de 1.5 m en gare pour une longueur de table de 4 m : et dire qu'il y a des projets avec des trains de plus de 2.5 m Neutral scratch

bonne continuation
Patrice d'Hennuyères :4297:
