MessageSujet: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 15:38

Bonjour à tous

Je vais essayer ici de récapituler tous les différents moteurs que l'on a vu sur le Post "Rotor 5 pôles" et les différentes façons de les digitaliser, améliorer ou transformer en vue de l'exploitation sur un réseau digital 3 rails.

Je renverrai chaque fois à la page correspondante de ce Post:

http://www.beneluxmodels.net/t563-rotor-5-poles

Je ne mentionnerai volontairement que les transformations à l'aide du matériel disponible actuellement ainsi que uniquement les solutions que j'ai pu dûment tester et donc en valider un fonctionnement convenable.

Pour la bonne compréhension de ce Post, je vous demanderais de ne pas le surcharger par des messages, mais au contraire de me faire part de vos observations et commentaires ou corriger mes erreurs sur l'autre Post cité plus haut.

Ensuite, une fois ce Post terminé et validé par la modération , peut-être sera -t-il intéressant de le mettre en "Post-it" afin de pouvoir s'y référer facilement.

Merci

Denys

PS: Merci à la modération de réduire quelques photos.


Dernière édition par Tortillard le Jeu 8 Mar 2012 - 15:57, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 15:56

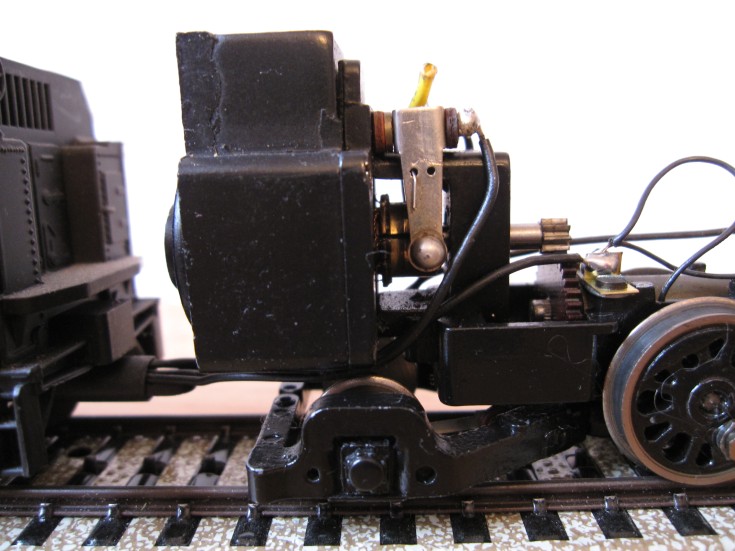

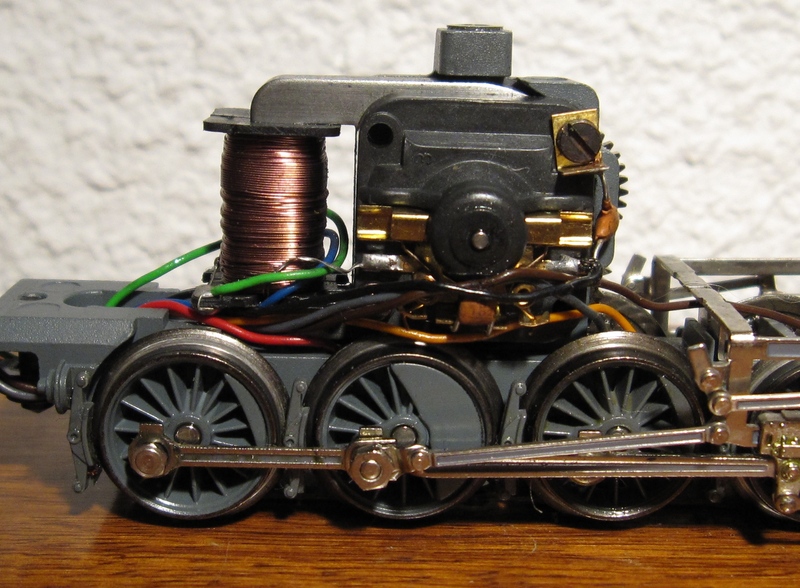

ANCIENS MOTEURS MÄRKLIN SERIE 800  page 4







Ces modèles de collection devraient rester en analogique, mais si l'on tient absolument à digitaliser ces modèles anciens, choisir de préférence un Uhlenbrock 76200, ou un TAMS série W en ne changeant rien au moteur.

Ces décodeurs sont étudiés en pages 5 et 6.

Cas particulier des BR 01 références F 800, 3008, 3026, 3048 et Primex 3193:
Märklin commercialise un moteur DC 5 pôles avec la flasque spécifique sous la référence 188838.
Voir page 13.
Digitalisation possible avec tous les décodeurs pour moteurs DC: Märklin C90 et tous décodeurs Märklin récents, ESU V4, Viessmann 5245, Kühn T125, T145 et T65, TAMS séries G, Uhlenbrock 76400.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:07, édité 8 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:04

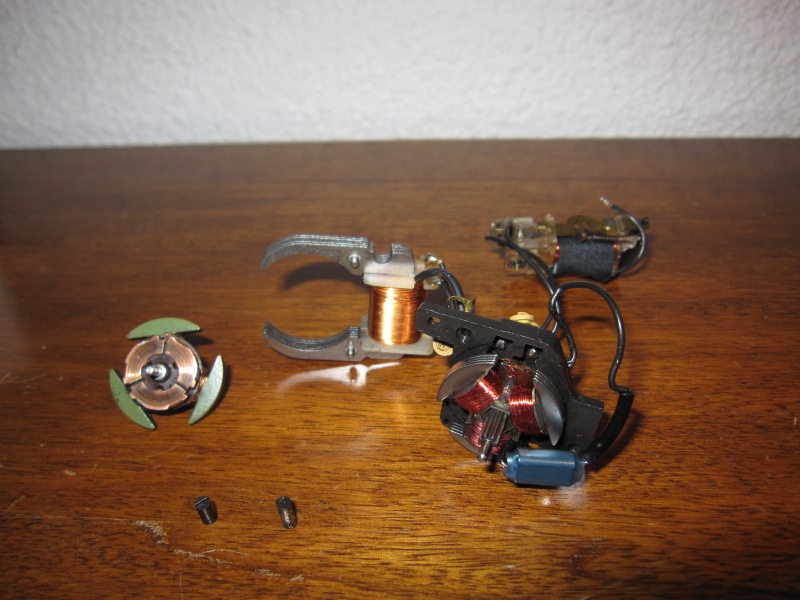

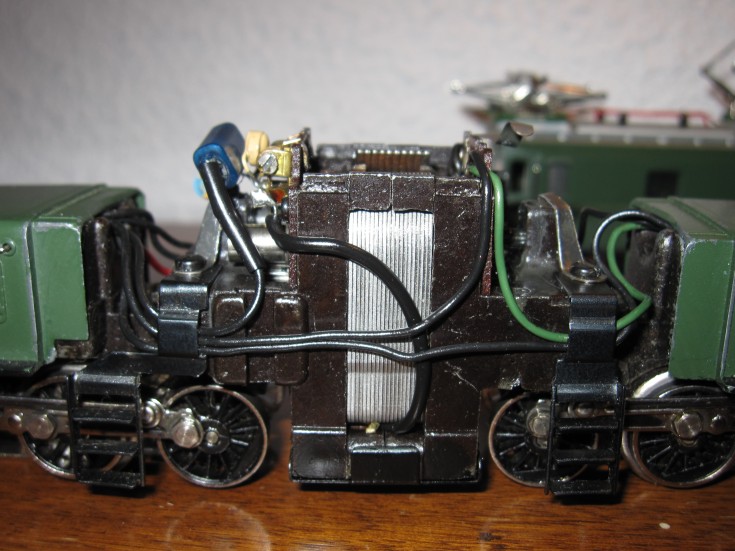

CROCODILE MÄRKLIN CCS 800 ET 3015   page 4








Idem cas précédent, ces machines devraient rester en analogique, sinon utiliser un
Uhlenbrock 76200, ou TAMS LD-W-33 en ne changeant rien au moteur.

Ces décodeurs sont étudiés en pages 5 et 6.

Transformation possible en moteur DC 3 pôles avec un aimant ESU réf 51965, digitalisation avec ESU V4, décodeur étudié page 10.
Attention à l'alignement des composants dans ce cas!

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:10, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:14

MÄRKLIN LFCM   page 4




Digitalisation sans toucher au moteur: Uhlenbrock 76200 ou TAMS LD-W-32 ou 33.
Ces décodeurs sont étudiés en pages 5 et 6.

Mieux:
Transformation en moteur DC 5 pôles : moteur 60904 (aujourd'hui, nouvelle référence 60944) et décodeurs Märklin , ESU V4, Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Transformation en moteur DC 3 Pôles: Aimant permanent ESU ou de préférence HAMO 54630 et décodeur ESU V4 ou Viessmann 5245, transformation peu recommandée: attention à l'alignement des composants!
Ces décodeurs sont étudiés en page 10 et 14.


Cas particulier des BR 01 références F 800, 3008, 3026, 3048 et Primex 3193:
Märklin commercialise un moteur DC 5 pôles avec la flasque spécifique sous la référence 188838.
Voir page 13.


Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:17, édité 9 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:18

MÄRKLIN SFCM  page 4





Digitalisation sans toucher au moteur:  Uhlenbrock 76200 ou TAMS LD-W-32 ou 33.
Ces décodeurs sont étudiés en pages 5 et 6.

Mieux:
Transformation en moteur DC 5 pôles : moteur 60903 (Aujourd'hui nouvelle référence 60943) et décodeurs Märklin , ESU V4, Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Transformation en moteur DC 3 Pôles: Aimant permanent ESU ou de préférence HAMO 54631 et décodeur ESU V4 ou Viessmann 5245, transformation à éviter: l'alignement des composant est parfois impossible!
Ces décodeurs sont étudiés en page 10 et 14.


Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:16, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:26

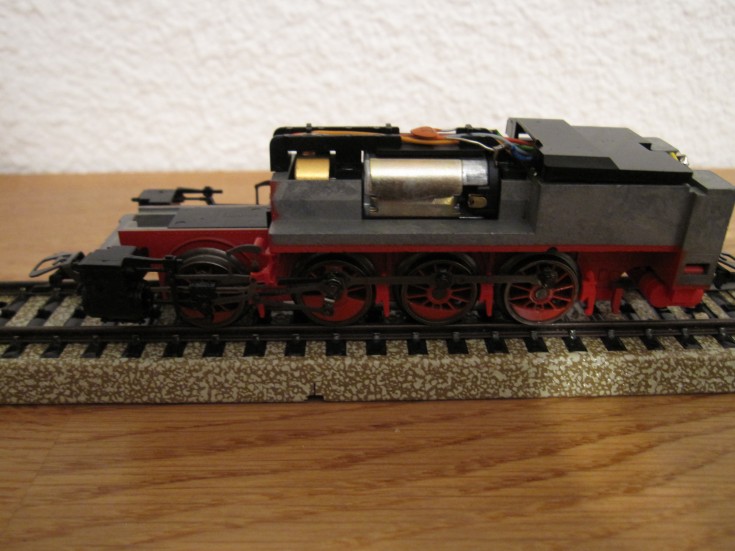

MÄRKLIN DCM   page 4






Digitalisation sans toucher au moteur:  Uhlenbrock 76200 ou TAMS série W, digitalisation à déconseiller.
Ces décodeurs sont étudiés en pages 5 et 6.

Transformation en moteur DC 5 pôles avec le kit Märklin 60760 comprenant moteur et décodeur, ce kit est en photo page 4 et étudié page 10.


OU:

Transformation en moteur DC 5 pôles : moteur 60901 (Aujourd'hui nouvelle référence 60941) et décodeurs Märklin , ESU V4, Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Sur certains modèles, comme les locomotives électriques Bavaroises EP5, E52 et BR152, la transformation en moteur DC est très compliquée, il est plus intéressant de monter un rotor 5 pôles ref 610030 et d'utiliser un décodeur Uhlenbrock 76200.

Transformation en moteur DC 3 Pôles: Aimant permanent ESU / HAMO 54632 et décodeur ESU V4 ou TAMS LD-G- 32 ou 33, transformation peu recommandée en raison de la difficulté d'alignement des composants.
Ces décodeurs sont étudiés en page 10.




Attention! Pour monter un moteur "hautes performances" Märklin sur les BR 78 et dérivées, un petit usinage est nécessaire, voir ce post:


http://www.beneluxmodels.net/t2190-montage-des-moteurs-hautes-performances-marklin-sur-les-br-78-et-derivees

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:20, édité 13 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:37

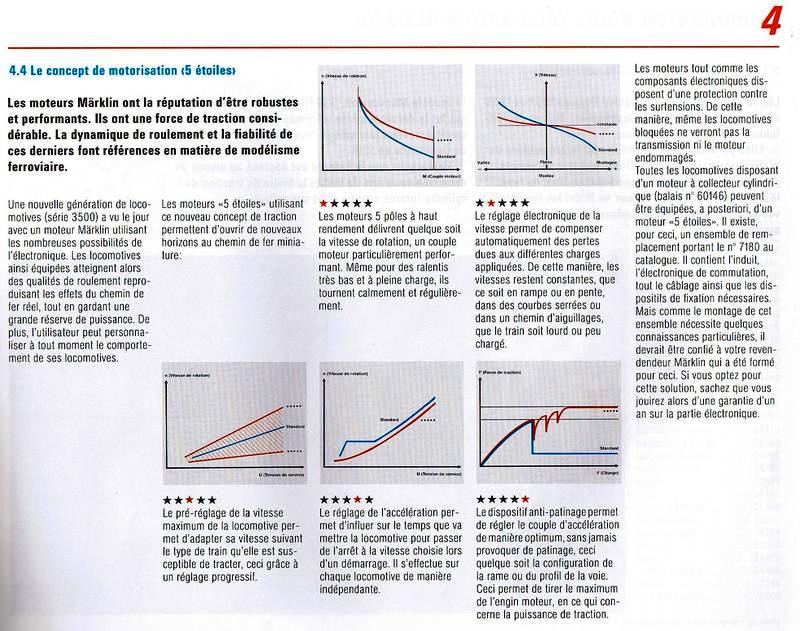

MÄKLIN DCM universel à rotor 5 pôles, locomotives à "motorisation *****"

Les oiseaux rares!

Concerne uniquement certaines locomotives avec une référence à 4 chiffres commençant par 35!




Le moteur est identique à un moteur DCM normal mais est équipé d'un rotor à 5 pôles de diamètre 19mm, référence 610030, avec
un pignon de 7 dents.

Il est contrôlé à l'origine par une platine électronique spéciale, mais en analogique.

Un résultat extrêmement performant est obtenu en remplaçant cette platine par un décodeur Uhlenbrock 76200, sans toucher au moteur.

Ce décodeur est étudié en pages 5.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:22, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:48

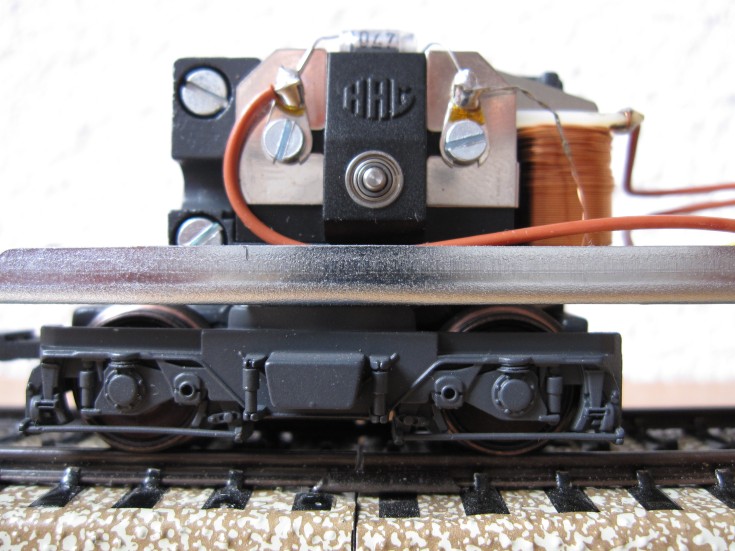

HAG AC  type "64" rotor 3 pôles   page 4 :







Sa version améliorée "88" avec rotor 3 pôles monté sur roulements à billes:









Attention à l'alignement correct des composants en cas de démontage, en particulier des modèles "64", les flasques ne sont pas piétées d'origine et doivent donc être réglées!

Décodeur Uhlenbrock 76200, ou TAMS LD-W-32 ou 33, sans toucher au moteur.

Ces décodeurs sont étudiés en pages 5 et 6.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:23, édité 8 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:53

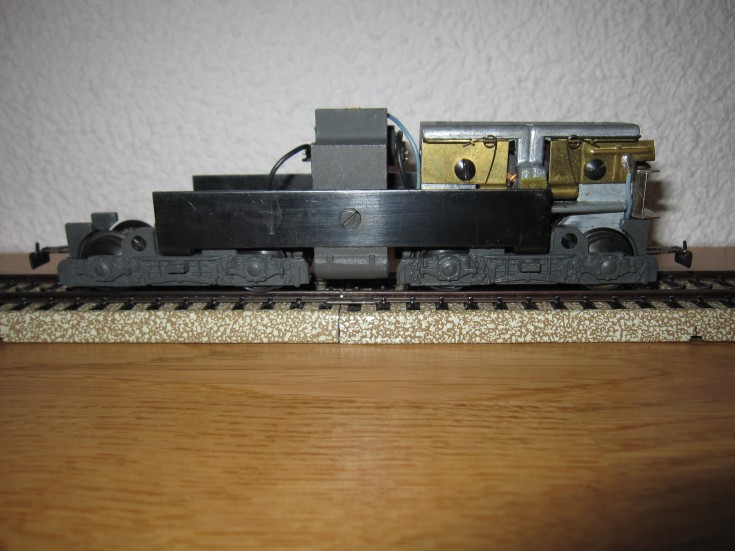

HAMO DC 3 pôles   page 7





Ces moteurs existent aussi bien en version SFCM que LFCM, parfois montés avec deux balais graphite spécifiques, attention à l'alignement bloc/rotor/aimant/flasque en cas de démontage, parfois fastidieux, en particulier avec les SFCM!

Décodeur ESU V4 ou Viessmann 5245.
Ces décodeurs sont étudiés en page 10 et 14.

Mieux :
Transformation en moteurs 5 pôles avec les kits Märklin 60943 et 60944, puis digitalisation avec tous décodeurs Märklin, ESU V4 ou Viessmann 5245.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:25, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 16:58

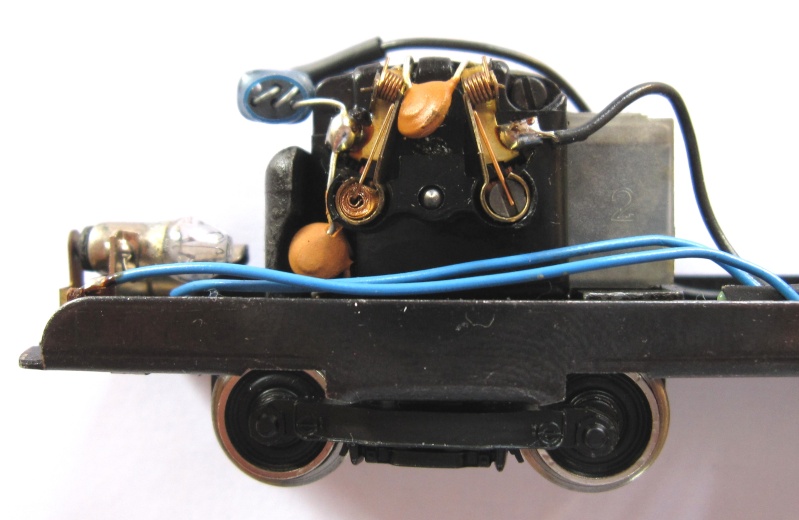

HAG DC rotor 3 pôles   page 7 :





En version "64":



Attention à l'alignement correct des composants en cas de démontage, en particulier des modèles "64", les flasques ne sont pas piétées d'origine et doivent donc être réglées!


Ils existent aussi en version "88", avec rotor sur roulements à billes:



Décodeur ESU V4 ou Kühn T125, T145, T65 ou Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:25, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:05

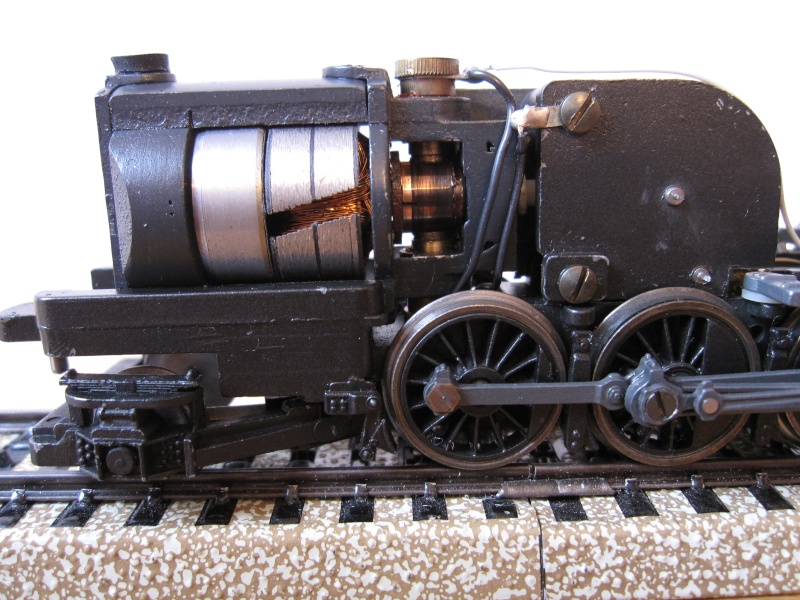

FLEISCHMANN ANNULAIRE 3 pôles    page 7 :

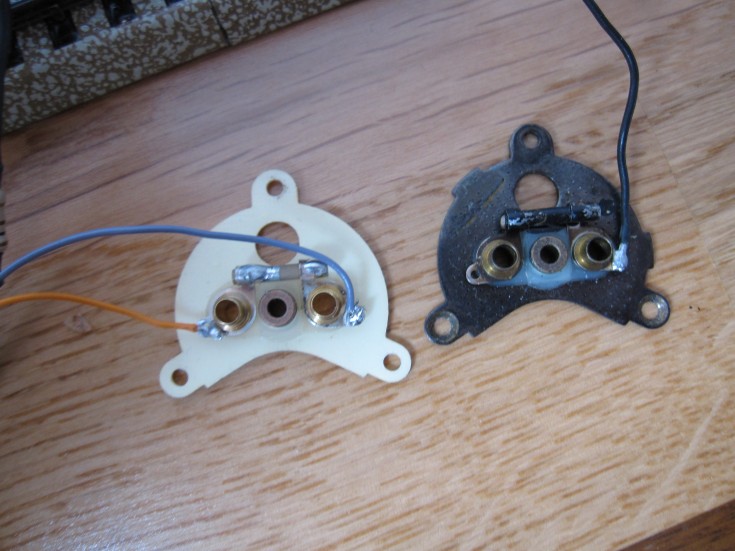

Il faut soit remplacer la flasque par une flasque isolée vendue chez Fleischmann,
ici à gauche sur la photo:



Soit remplacer le moteur par un moteur adaptable, ModelTorque MLF-55,
vendu un temps par exemple chez MKE:







Attention à l'encombrement en épaisseur, il est un peu plus épais
que le moteur d'origine et, en particulier, il ne rentre pas dans
la BB 63000 "Au Pulmann" équipée d'un moteur Fleischmann
à l'origine; il rentre mais gêne la rotation du bogie moteur:




Décodeur ESU V4 ou Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Denys

EDIT du 16/12/2015:

Les moteurs "Model Torque" ne sont plus commercialisés depuis pas mal de temps, il ne reste que la solution de la flasque isolée:

Tableau de correspondance des flasques


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:26, édité 11 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:11

VB 5 POLES   page 7



Il faut isoler le porte balai qui ne l'est pas du bloc en intercalant une feuille d'isolant.

Décodeurs  ESU V4.
Ce décodeur est étudié en page 10.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:27, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:15

TAB 5 POLES 1° GENERATION  page 7 :






Il faut isoler le balai qui est à la masse en enfilant une gaine isolante sur le ressort


Décodeurs Märklin , ESU V4, Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:28, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:16

TAB 5 POLES 2° GENERATION   page 7 :





Décodeurs Märklin , ESU V4, Viessmann 5245.
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:28, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:18

MÄRKLIN 5 POLES "HAUTES PERFORMANCES"   page 7 :



Décodeurs Märklin , ESU V4, Viessmann 5245, Uhlenbrock 76400 ou TAMS LD-G-32 ou 33
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:29, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:21

MÄRKLIN C-SINUS 1° GENERATION   page 8 :









On ne touche à rien!

Dans l'état actuel des choses, seul le décodeur Märklin d'origine permet de piloter ce moteur!

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:29, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:24

MÄRKLIN SOFT DRIVE SINUS 2° GENERATION     page 8 :













On ne touche à rien!

Dans l'état actuel des choses, seul le décodeur Märklin d'origine permet de piloter ce moteur!

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:29, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:26

MOTEURS FAULHABER    page 10 :





Décodeurs Märklin , ESU V4, Viessmann 5245, Uhlenbrock 76400 ou TAMS LD-G-32 ou 33
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:31, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:29

MOTEURS DC DIVERS A 5 POLES ET PLUS    page 7 :



Décodeurs Märklin , ESU V4, Viessmann 5245, Uhlenbrock 76400 ou TAMS LD-G-32 ou 33
Ces décodeurs sont étudiés en pages 10 et 14.

Denys


Dernière édition par Tortillard le Lun 19 Déc 2016 - 10:31, édité 6 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:35

MOTEURS DC DIVERS A 3 POLES:

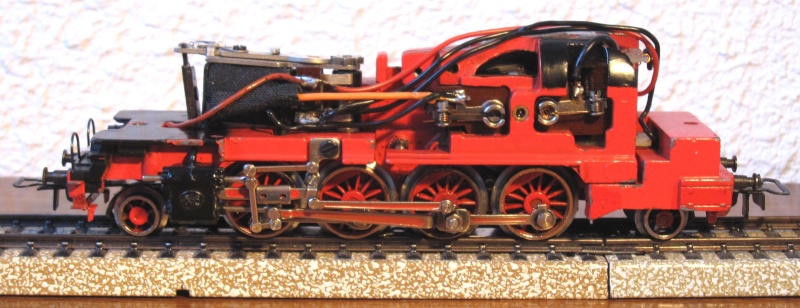

Par exemple:








Je n'ai pas d'autre photo, mais celà peut concerner des modèles LIMA, JOUEF, etc..., dès lors qu'ils sont équipés d'un moteur 3 pôles, il ne faut pas monter autre chose en décodeurs que les ESU V4, les Viessmann 5245 ou TAMS LD-G-32 ou 33, les décodeurs Märklin ou Uhlenbrock 76400 ne permettant pas de les piloter correctement.

Denys


Dernière édition par Tortillard le Mar 9 Fév 2016 - 22:56, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 10274
Age : 64
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 17:38

Voilà, cette récapitulation est provisoirement terminée, car de nouveaux moteurs et décodeurs apparaitront surement dans le futur, et je tacherai de tenir ce Post à jour en conséquence.

Ne manquez pas de me faire part de vos observations ou demandes sur l'autre Post:

http://www.beneluxmodels.net/t563-rotor-5-poles

Merci

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 18:54

Tout cela est très intéressant
Revenir en haut Aller en bas
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3500
Age : 29

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Jeu 8 Mar 2012 - 19:13

Bravo Denys !

C'est en Post-It ! Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Softbyte68
7 oscars
7 oscars
avatar

Date d'inscription : 04/09/2011
Messages : 4867
Age : 49
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Ven 9 Mar 2012 - 19:46


Bonsoir Denys Wink ,

merci pour ce très beau résumé *yes *yes *yes

Ce post sera très utile à beaucoup de monde...... *ani1

Bonne soirée

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6776
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails   Ven 9 Mar 2012 - 21:39

Softbyte68 a écrit:

Bonsoir Denys Wink ,

merci pour ce très beau résumé *yes *yes *yes

Ce post sera très utile à beaucoup de monde...... *ani1

Bonne soirée

Lolo

bonsoir Denys

+1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails

Revenir en haut Aller en bas

Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Récapitulatif sur les différents moteurs et leur digitalisation en 3 rails
» [FRAIS DE PORT] Les différents types de frais de port
» Différents crayon à papier...
» [Dossier] Les différents changements de noms et logos du resort
» Ou trouver les différents modèles ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Digital & logiciel-
Sauter vers:
