AccueilAccueil  PortailPortail  RechercherRechercher  S'enregistrerS'enregistrer  ConnexionConnexion

Partagez


 Signalisation SNCF

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 22:54

Bonsoir à tous,

Au vu des questions posées par certains concernant la signalisation, j'ai pensé qu'il pourrait être intéressant de mettre ici des explications intéressantes sur ce sujet qui parait relativement obscur à beaucoup de modélistes.

Je vous ai mis le lien vers la signalisation allemande, également appliquée en France sur le réseau Est ex AL, dans un autre Post, il peut être utile de le rappeler ici:



https://www.yumpu.com/fr/document/view/15779529/la-signalisation-ferroviaire-allemande-format-pdf-14mo

Cette signalisation correspond aux signaux reproduits par Märklin et Viessmann, tant en version mécanique que lumineuse, cependant, elle n'est appliquée qu'en Allemagne, en Autriche et en Alsace-Lorraine; aussi, sur le reste du réseau ferré français, il est fait usage d'une autre signalisation que je vous présente ici.

J'ai pensé que le plus complet et le plus juste serait de se référer au règlement de sécurité de la SNCF, aussi j'ai commencé à scanner la partie traitant de la signalisation.

Je précise que ce règlement est soumis à approbation ministérielle et qu'il a donc force de loi;

Cette version était à jour jusqu'en 1989, mais elle sera suffisante pour la majorité d'entre nous.

Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:19, édité 2 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 22:57

On commence par les généralités:

Signalisation SNCF 00110


Signalisation SNCF 00211

Signalisation SNCF 00311


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:32, édité 2 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:16

L'implantation et la visibilité:

Signalisation SNCF 00412

Signalisation SNCF 00510

Signalisation SNCF 00610

Signalisation SNCF 00710

Signalisation SNCF 00810


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:34, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:23

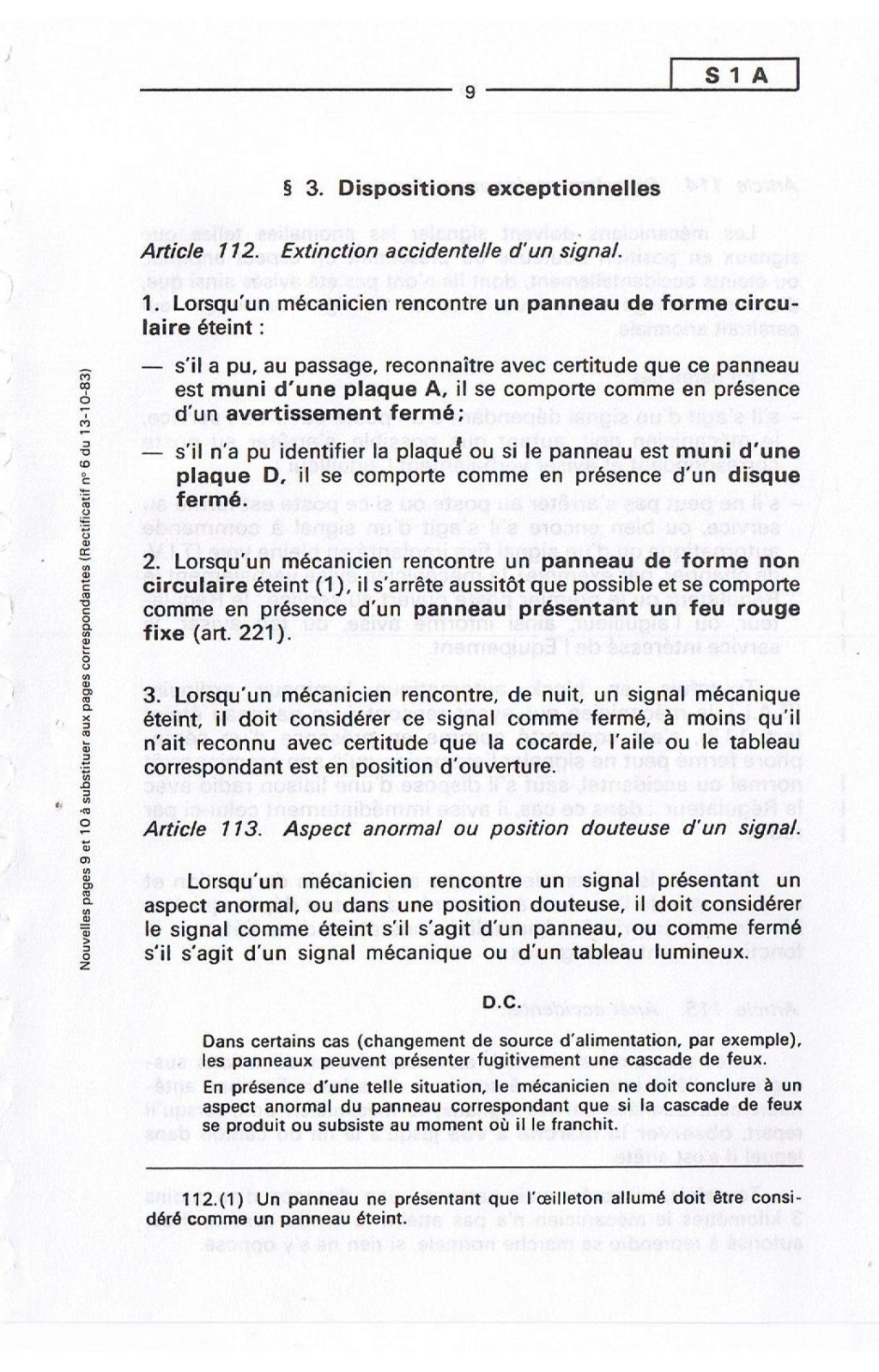

Les dispositions exceptionnelles:

Signalisation SNCF 00910

Signalisation SNCF 01010



Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:36, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:29

Les signaux d'arrêt, carré, carré violet et guidon d'arrêt:


Signalisation SNCF 01110

Signalisation SNCF 01210

Signalisation SNCF 01310

Signalisation SNCF 01410

Signalisation SNCF 01510


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:38, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:30

Le Disque:



Signalisation SNCF 01610

Signalisation SNCF 01710

Signalisation SNCF 01810


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:39, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:36

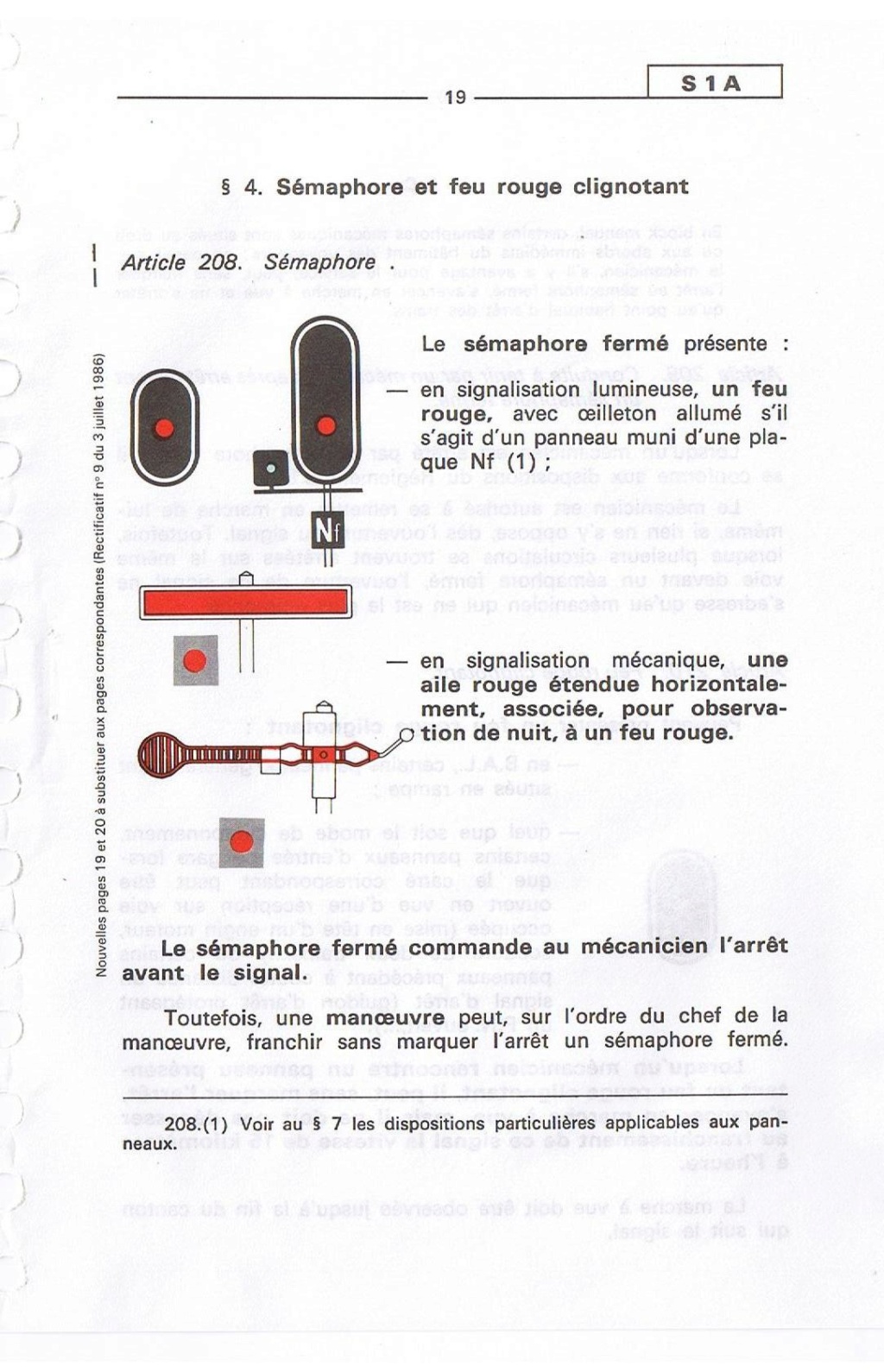

Les signaux de cantonnement:


Signalisation SNCF 01910

Signalisation SNCF 02010


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:40, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:40

Les signaux d'annonce d'arrêt:



Signalisation SNCF 02110

Signalisation SNCF 02210

Signalisation SNCF 02310

Signalisation SNCF 02410

Signalisation SNCF 02510

Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:43, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:43

Les indications de voie libre et d'ouverture:



Signalisation SNCF 02610

Signalisation SNCF 02710

Signalisation SNCF 02810


Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:44, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:46

Et maintenant, les plaques, oeilletons des panneaux:



Signalisation SNCF 02910

Signalisation SNCF 03010

Signalisation SNCF 03110

Signalisation SNCF 03210

Signalisation SNCF 03310

Denys


Dernière édition par Tortillard le Mer 12 Déc 2018 - 23:46, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 16 Déc 2011 - 23:49

Si vous êtes intéressés, je continuerai la semaine prochaine, il y a encore beaucoup d'autres signaux!

Denys
Revenir en haut Aller en bas
epierre
4 oscars
4 oscars
epierre

Date d'inscription : 08/03/2011
Messages : 260
Age : 44

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeSam 17 Déc 2011 - 17:24

ben oui je suis intéressé !
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 51
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeSam 17 Déc 2011 - 20:34


Bonsoir Denys et Emmanuel Wink

moi aussi, je suis intéressé par ces explications cheers

Lolo
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7811
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeSam 17 Déc 2011 - 22:21

moi aussi ,je suis interessé!! cheers cheers cheers
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek

Date d'inscription : 26/08/2011
Messages : 1612
Age : 34
Localisation : Remoulins Gard (30) France
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeDim 18 Déc 2011 - 12:46

bonjour
je suis aussi intéresser,
mais déjà que j'ai du mal avec le code de la route que je pratique tout les jours pour le code du rail ça va être dur lol!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeMer 28 Déc 2011 - 22:37

Bonsoir à tous,

Comme notre :*dundee: vous l'a exposé, il se pose un tout petit problème de classement de ce post.

Je m'explique: n'étant pas sur que l'on puisse mettre en ligne sur le net des textes officiels, j'avais préféré classer ce post en partie privée, or je l'ai mis dans "Auberge", ce qui ne convenait pas vraiment.

Christian ne connaissant pas mes raisons l'avait donc reclassé en partie publique dans la rubrique "Chemins de fer internationaux"

Je lui ai alors fait part de mes doutes, et nous avons donc provisoirement mis de coté ce post.

Depuis, je me suis renseigné, et, d'une part, à l'examen approfondi des documents, il n'est mentionné nulle part "diffusion restreinte" ou autre, bien entendu il n'y a pas de copyright, d'autre part, la règlementation actuelle a été mise en ligne par RFF, elle est une évolution actualisée de celle-là, avec beaucoup plus d'aspects techniquement inintéressants pour nous, comme la signalisation en cabine, vous immaginez bien que la signalisation mécanique est sur le point de disparaitre!

Donc, il n'y a pas de problème à diffuser ces textes qui sont à jour d'Octobre 1989, donc fin de l'époque IV.

Je précise à ceux qui ne le savent pas que je les ai eus officiellement de la SNCF, car j'y ai travaillé 16 ans et demi, en particulier comme chef de gare.

La réflexion qui m'est venue ensuite, est que ce serait bien de garder ces textes à la disposition exclusive des membres du Forum, car quand on regarde la façon dont se sont comportés avec Christian, Louis et moi-même les sbires du Forum 3 rails, je n'ai aucune envie de leur rendre le moindre service ni de leur apporter la moindre parcelle de connaissance!

Je précise également être en mesure d'apporter des explications pour la compréhension ou l'adaptation modélistique de ces règlements à quiconque me le demandera.

Voilà, avant de poursuivre plus avant ce sujet, j'aimerais bien avoir vos opinions!

Merci

Denys
Revenir en haut Aller en bas
Invité
Invité



Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeMer 28 Déc 2011 - 23:05

Ok Ok

je comprends mieux !

oui c'est très bien comme ça !


a+

Gilles *train *train

Arrow Arrow Arrow Arrow Arrow Arrow Arrow Rolling Eyes en rouge foncé Exclamation Exclamation *grrr Ruz-glaou en Breton ! cheers cheers


Dernière édition par Breizh Atao le Jeu 29 Déc 2011 - 8:51, édité 1 fois
Revenir en haut Aller en bas
Softbyte68
7 oscars
7 oscars
Softbyte68

Date d'inscription : 04/09/2011
Messages : 4923
Age : 51
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeMer 28 Déc 2011 - 23:10

Breizh Atao a écrit:
Ok Ok

je comprends mieux !

oui c'est très bien comme ça !


a+

Gilles *train *train

Rien d'autre à ajouter tongue

C'est très bien comme ça Denys cheers

Lolo

Arrow Arrow Arrow Arrow Arrow j'vais le mettre en chinois, si c'est pas clair, ou alors j'vais vendre des binocles à l'entrée, Rolling Eyes Rolling Eyes = en rouge foncé, cré de bon dieu !!!! Shocked
Revenir en haut Aller en bas
michel57
4 oscars
4 oscars
michel57

Date d'inscription : 29/03/2011
Messages : 456
Age : 51
Localisation : Lorraine

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeJeu 29 Déc 2011 - 7:08

Salut Denys
Salut à tous

Très belle information que tu nous proposes là, et il serait dommage que tu ne puisses continuer à nous en faire profiter. Merci déjà !
Comme les collègues, je te suis à 100 %: comme tu le feras, ce sera bien.
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7811
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeJeu 29 Déc 2011 - 11:04

michel57 a écrit:
Salut Denys
Salut à tous

Très belle information que tu nous proposes là, et il serait dommage que tu ne puisses continuer à nous en faire profiter. Merci déjà !
Comme les collègues, je te suis à 100 %: comme tu le feras, ce sera bien.

bonjour,
+1

*bravo
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 9 Mar 2012 - 23:05

Bonsoir à tous,

Comme promis, je poursuis ce Post!

On continue avec les Signaux de limitation de vitesse, les généralités:

Signalisation SNCF Image_10

Signalisation SNCF Image_11

Denys


Dernière édition par Tortillard le Mar 22 Sep 2015 - 13:37, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 9 Mar 2012 - 23:08

Les "Ralent 30" et "Rappel de ralent 30", et les "Ralents 60" et "Rappel de ralent 60":

Signalisation SNCF Image_12

Signalisation SNCF Image_13


Signalisation SNCF Image_14

Denys


Dernière édition par Tortillard le Mar 22 Sep 2015 - 13:38, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 9 Mar 2012 - 23:14

Les Tableaux Indicateurs de Vitesse  (T.I.V.):

Signalisation SNCF Image_15

Signalisation SNCF Image_16

Signalisation SNCF Image_17

Signalisation SNCF Image_18

Signalisation SNCF Image_19

Signalisation SNCF Image_21

Denys


Dernière édition par Tortillard le Mar 22 Sep 2015 - 13:42, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 9 Mar 2012 - 23:15

Les T.I.V. de chantier:

Signalisation SNCF Image_22

Signalisation SNCF Image_23


Signalisation SNCF Image_24


Denys


Dernière édition par Tortillard le Mar 22 Sep 2015 - 13:44, édité 1 fois
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12196
Age : 66
Localisation : Rhône Alpes / Provence
France

Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitimeVen 9 Mar 2012 - 23:19

Les signaux à main et les pétards:

Signalisation SNCF Image_25

Signalisation SNCF Image_26

Denys


Dernière édition par Tortillard le Mar 22 Sep 2015 - 13:45, édité 1 fois
Revenir en haut Aller en bas
Contenu sponsorisé




Signalisation SNCF Empty
MessageSujet: Re: Signalisation SNCF   Signalisation SNCF Icon_minitime

Revenir en haut Aller en bas

Signalisation SNCF
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Carrefour dangereux (nouveau panneau de signalisation)
» Signalisation:la CCVBS
» signalisation, qu'est ce??
» Le hérisson
» un nouveau panneau de signalisation

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Les trains réels dans la grande région :: L'histoire du Chemin de fer"-
Sauter vers:
