Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: ''Mittlestadt''    Lun 5 Mar 2012 - 22:16

Bonsoir Filipe et Louis Wink ,

très intéressant comme site *yes

Merci pour le lien Louis :*rt1:

En plus, dans mon boulot, c'est pas ce genre de câbles qui manquent ( UTP et STP confondus )

Heureusement que je n'ai pas encore achetté des S88 tongue

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars


Date d'inscription : 08/02/2011
Messages : 3299
Age : 29

MessageSujet: Re: ''Mittlestadt''    Lun 5 Mar 2012 - 22:21

Softbyte68 a écrit:
Bonsoir Filipe et Louis Wink ,

très intéressant comme site *yes

Merci pour le lien Louis :*rt1:

En plus, dans mon boulot, c'est pas ce genre de câbles qui manquent ( UTP et STP confondus )

Heureusement que je n'ai pas encore achetté des S88 tongue

Lolo

Celui que vous avez vu pas monté, c'est le moins cher : celui-ci : Lien

Je suis prêt à faire des achats groupés, et des soudures groupées (si vous êtes pas trop pressés non plus)...

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6100
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: ''Mittlestadt''    Lun 5 Mar 2012 - 22:24

louis,
il faudra nous faire un post ,car moi entre le s88, les k83,k84.... ,j'y comprend rien et pour moi c'est du chinois! *noir *noir *hehe


*sm3 non pas la tete!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars


Date d'inscription : 08/02/2011
Messages : 3299
Age : 29

MessageSujet: Re: ''Mittlestadt''    Lun 5 Mar 2012 - 22:28

matelot2638 a écrit:
louis,
il faudra nous faire un post ,car moi entre le s88, les k83,k84.... ,j'y comprend rien et pour moi c'est du chinois! *noir *noir *hehe


*sm3 non pas la tete!

Noté. Tu me feras un rappel si tu ne le vois pas arriver. Mais oui, c'est une idée, ça servira (vu tout ce que je peux lire par-ci par-là...)

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6100
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: ''Mittlestadt''    Lun 5 Mar 2012 - 22:31

merci car je veux savoir ce que je peut faire avec ma navigator!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: ''Mittlestadt''    Mar 6 Mar 2012 - 11:17

matelot2638 a écrit:
louis,
il faudra nous faire un post ,car moi entre le s88, les k83,k84.... ,j'y comprend rien et pour moi c'est du chinois! *noir *noir *hehe

Je n'ai pas les compétences techniques de Louis et autres spécialistes mais là au moins,
je peux te répondre en un langage clair et accessible car j'ai moi même étant confronté à ce type de problèmes
sans être un spécialiste et mon réseau fonctionne sans problème
Tout d'abord , je ne prends que du VIESSMANN car les Märklin sont bien trop chers pour le même emploi de plus les décodeurs sont programmables directement sur le boîtier .

Pour résumer simplement :

S 88 Märklin ou Viessmann 5217 :

C'est un décodeur de retour des rétro-contacts . Il ya 16 entrées provenant des rétro-contacts implantés le long de ton réseau.
Dans la théorie, on peut raccorder jusqu'à 31 décodeurs S 88 soit 31 X 16 ENTREES.
En ce qui me concerne, j'ai 6 décodeurs S 88soit 6X 16 = 96 entrées.
Les fils de connections de 0,14 mm sont de couleur grise ( Le choix est aléatoire mais il faut ensuite s'y tenir)
Le S88 est relié à la centrale par un câble plat dirigé vers le bas.

Le K 83 ou Viessmann 5211

C'est un décodeur numérique uniquement conçu pour des accessoires magnétiques ( Ex. Les aiguillages Märklin à impulsion)
Le courant digital vient de la centrale mais pour ne pas interférer avec ce dernier, un transfo traditionnel fournit le courant d'impulsion vers une borne "E" = Einspeisung = alimentation
Cet avantage n'existe malheureusement pas sur les K 83 de Märklin
4 entrées pour aiguillages

Le K 84 ou Viessmann 5213

C'est un décodeur numérique pour courant permanent : il alimente des signaux par ex.
Là aussi,il y a 4 entréees pour signaux

Evidemment, si tu choisis des aiguillages à moteur de type Conrad, il faut bien sûr les brancher à des K 84
puisqu'il ny a pas d'impulsion.

Je te signale que Viessmann à éditer en français le mode d'emploi des décodeurs précités.
Voir Viessmann modellbahn.de et tu cliques sur le drapeau français.

Bon courage et bon train





Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6100
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: ''Mittlestadt''    Mar 6 Mar 2012 - 11:32

merci Alain pour ces explications!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: ''Mittlestadt''    Mar 6 Mar 2012 - 18:08

Bonjour Mathieu
j'ai trouvé sur ce Forum (mais sous un autre post ) la doc en français du matériel Viessmann entre autres avec les schémas de câblage.
Voir le lien ci-dessous

http://www.lestrainsdedomdom.com/documents-ouvrages-schemas/documentations/
Revenir en haut Aller en bas
LG
7 oscars
7 oscars


Date d'inscription : 08/02/2011
Messages : 3299
Age : 29

MessageSujet: Re: ''Mittlestadt''    Mar 6 Mar 2012 - 19:48

Merci Alain pour ce début de présentation ! C'est toujours ça de fait !

J'aurais deux ou trois trucs à ajouter :

Références Märklin :

S88 : 6088
k83 : 6083
k84 : 6084

Ensuite, pour rentrer un peu plus dans les détails, le k83 de Märklin n'a effectivement pas l'entrée de puissance, ce qui serait pourtant pas mal, mais il est très facile de l'ajouter, moyennant deux fils et un coup de fer à souder.

Le k84 est un k83 équipé de relais bistables, ce qui veut dire qu'il se comporte comme des interrupteurs qui gardent leur position : très pratique pour commuter des voies ou des éclairages de gare, utilisable pour certains modèles de signaux.

Les références Viessmann sont en fait des génériques : exactement le même système, les mêmes composants, mais pas le même prix ! Il y a d'autres modèles un peu différents chez LDT, mais globalement le fonctionnement reste le même.

Pour ma part, j'avais fait ce que j'ai appelé le k85, un décodeur adapté à la commande de signaux à Leds, qui me revenait moins cher qu'un k84, parce que j'avais remplacé les mémoires à relais bistables (qui sont assez chers) par des mémoires électroniques. Cerise sur le gâteau, les feux s'allument et s'éteignent progressivement. Je crois que seul Laurent a vu ce machin en vrai : cependant comme la technique est obsolète (et les composants non disponibles), je prévois d'en faire un autre modèle prochainement.

Louis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6100
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: ''Mittlestadt''    Mar 6 Mar 2012 - 19:49

merci Alain,

je l'ai mis dans mes favoris! *bravo *yes

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: ''Mittlestadt''    Jeu 8 Mar 2012 - 8:43

Bravo Filipe pour ton nouveau réseau !!! Tu va pouvoir t'amuser, surtout avec tous le matériel roulant dont tu disposes !!!

& je trouve la menuiserie soignée !!!

*bravo *bravo
Revenir en haut Aller en bas
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Jeu 8 Mar 2012 - 23:36

Merci! Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Dim 11 Mar 2012 - 10:53

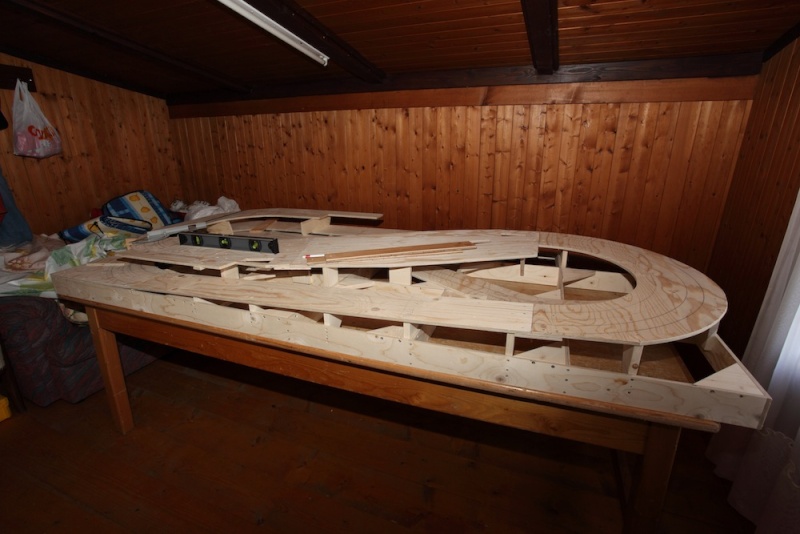

Mise en place du niveau 1 pour les mesures des planches:


P.S.: Dundee, tu m'expliques comment faire pour les mettre à l'endroit ces fichues images??? Suspect


Suspect Suspect

Shocked , Petit-futé, la seule alternative, de ce petit probléme, est que tes images (Photos), sont faîtes par un numérique, je pense, donc, quand :

>> 1 = tu les mets sur ton ordi, elles viennent comme elles sont prises, ou suivant la maniére qu'elles ont été encodées dans ton appareil !

>> 2 = Donc, avant de les envoyer via > éditeur d'image tu les corriges sur ton écran (tour ou portable), de façon a les avoir dans le sens voulu !!

>> 3 = La seule errreur est que çà vient de toi"Twisted Evil", et non du programme"Evil or Very Mad", voili_voilou ............................

Allez c'est corrigé, mon petit .... Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Invité
Invité



MessageSujet: Re: ''Mittlestadt''    Dim 11 Mar 2012 - 11:05

Salut,

ça te fait une belle gare, avec d'un coté stockage de rame, manœuvre et de l'autre arrêt de plus grande rame en gare.
Tu vas pouvoir bien t'amuser et faire des manœuvre, tu ne met pas de dételeur ? tu garde la technique du cure dents ?

Ps : pour tes images à l'endroit il faut que tu les mettes à l'endroit sur ton PC, j'utilise tous simplement la galerie de photos windows.

bon dimanche sunny
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars


Date d'inscription : 26/08/2011
Messages : 1519
Age : 31
Localisation : Remoulins Gard (30) France
France

MessageSujet: Re: ''Mittlestadt''    Dim 11 Mar 2012 - 11:17

bonjour,

sous Mac avec aperçu tu fais "cmd + R" et tu enregistre ensuite tu la charge comme ça sur l’hébergeur!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: ''Mittlestadt''    Dim 11 Mar 2012 - 16:14

Bonjour Filipe Wink

tu ne fais pas la 3ème version confused

Celle-là :



Elle te permets d'avoir plus de longeur entre les 2 aiguillages de la partie inférieure tout en te laissant assez de place pour stocker une loco sur la voie de garage.

Je vois que tu utilises l'astuce des aiguillages pour la parallèlisme des voies Laughing

En tous cas, ça prend vraiment forme *ani1

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Lun 12 Mar 2012 - 21:28

Bonsoir tout le monde!


Pour Dundee:
J'ai beau les avoir dans le bon sens dans mon ordi qu'elles me sortent toujours de travers sur le forum, comprends pas.


Pour Clément:
Merci!
Et:
Oui, je vais m'y tenir. Laughing


Pour Laurent:
C'est mon père qui a monté le réseau selon un plan qu'il a refait pour avoir les numéros des rails en gros en reprenant.... le mauvais.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: ''Mittlestadt''    Lun 12 Mar 2012 - 22:47

Salut Filipe Wink ,

il ne faut jamais faire confiance à son père lol!

Ma fille te confirmeras la chose *rigole

Enfin, c'est plus que facilement modifiable aussi Razz

Tu as avancé sur ton réseau ce w-e ???

Bonne nuit Sleep

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Mar 13 Mar 2012 - 17:40

Ben, on a fait ça ce week-end.

Et oui, on va modifier ça.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: ''Mittlestadt''    Mar 13 Mar 2012 - 21:49

Filipe a écrit:
Ben, on a fait ça ce week-end.

Et oui, on va modifier ça.

Bonsoir Filipe Wink ,

c'est vrai en plus Laughing Ca m'apprendra à me relire un peu avant de poster des conneries *rigole

C'est une bonne idée car il est plus ludique dans cette version là cheers

Bonne continuation *train

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Ven 30 Mar 2012 - 21:42

Petite photo de l'avancement:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6100
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: ''Mittlestadt''    Ven 30 Mar 2012 - 21:49

et bien ça avance bien!

*bravo *yes *bravo *yes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Ven 30 Mar 2012 - 22:11

Merci!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9442
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: ''Mittlestadt''    Ven 30 Mar 2012 - 22:22

Bonsoir Filipe

Ca a l'air sympa!

J'attends de voir d'autres photos, la menuiserie a l'air de qualité!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Filipe
5 oscars
5 oscars


Date d'inscription : 24/08/2011
Messages : 621
Age : 21

MessageSujet: Re: ''Mittlestadt''    Ven 30 Mar 2012 - 22:24

Merci!

Peut-être dimanche... mais rien de sûr!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://filipemelicianophotos.hostoi.com/
Contenu sponsorisé




MessageSujet: Re: ''Mittlestadt''    Aujourd'hui à 11:38

Revenir en haut Aller en bas

''Mittlestadt''
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 10 sur 14Aller à la page : Précédent  1 ... 6 ... 9, 10, 11, 12, 13, 14  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Présentez nous vos réseaux, modules, diaporamas-
Sauter vers:
