MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeMar 19 Nov 2019 - 22:36

Je ne sais pas de quand date cette classification du Morop, mais c'est quand même pratique : pour l'Allemagne, c'est assez simple et la limite entre époque III et IV est facile à appréhender : changement de numérotation généralisée avec la numérotation UIC, y-compris pour les machines; en France, si les voitures et wagons ont bien changé de numérotation, les locomotives ont conservé la même, comme d'ailleurs en Suisse.

En principe, je m'y conforme bien, sauf à partir de l'époque IV que je mèle facilement avec les plus récentes, alors que le mélange avec les plus anciennes n'est pas très heureux!

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeMar 19 Nov 2019 - 22:56

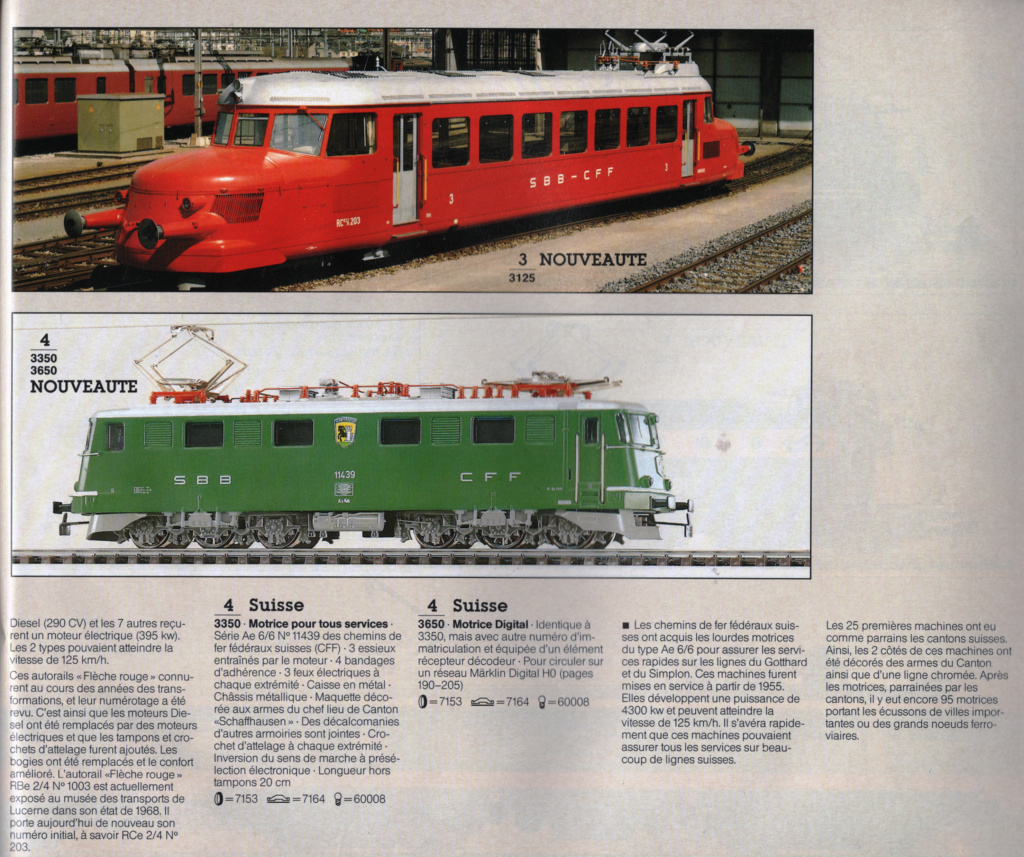

Autre nouveauté, la flèche rouge des CFF, Réf 3125, Märklin nous met une photo de l'engin à l'échelle 1/1, peut-être que le modèle n'était pas terminé lorsque le catalogue a été mis sous presse?
Cette automotrice est entièrement métallique, caisse et châssis en zamak.

La même page nous présente la motrice Ae 6/6 en livrée verte des villes, avec le blason de Schaffhausen, Réf 3350 et 3650, c'est la même motrice que l'ancienne 3050 qui disparaît par la même occasion, simplement sans les moustaches ni la bande de ceinture de caisse :

Voies Märklin anciennes et voie VB Trois rails - Page 20 Epson240


Voici la photo du modèle réel de la flèche rouge, ici un modèle 3625, rigoureusement identique :

Voies Märklin anciennes et voie VB Trois rails - Page 20 10123110

Notons la disparition de la "crocodile" rouge des ÖBB, Réf 3159, pas une grande perte tant ce modèle était faux!

Par contre, apparition de la motrice Française Alsthom série 1600 des NS, identique à la BB 7200 de la SNCF, première d'une longue série de "nez cassés" par Märklin, Réf 3326, elle aussi avec une caisse et un châssis en zamak :

Voies Märklin anciennes et voie VB Trois rails - Page 20 Epson241

Coté matériel remorqué, Märklin continue d'étoffer sa gamme de voitures voyageurs en matière plastique avec des modèles assortis aux nouvelles machines et propose un assortiment plus complet de wagons de marchandises des Landerbahnen en époque I et de la DRG en époque II.

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeVen 22 Nov 2019 - 10:17

Bonjour

Au hasard du net, j'ai trouvé ce viaduc en vente sur Ebay :

https://www.ebay.fr/itm/Three-Laser-Cut-HO-Bridges-Kit-for-Marklin-or-Other-New/352863106880?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m1438.l2649

Voies Märklin anciennes et voie VB Trois rails - Page 20 S-l16026
Photo Ebay

C'est de la découpe laser, mais il rappelle furieusement l'ancien viaduc Märklin, comme quoi ce dernier n'est pas encore aussi démodé qu'on voudrait bien le croire!

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
Rockandrail
6 oscars
6 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 1852
Age : 66
Localisation : Bécon les Bruyères (Paris)

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 18:09

Qui a dit que les aiguilles à pointe de cœur mobile n'étaient pas réalistes?


Voies Märklin anciennes et voie VB Trois rails - Page 20 Aiguil12


Photo prise sur la LGV sud-est en 1981.

Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 19:43

Salut Pierre

Sur une LGV, oui, d'ailleurs Märklin, lors de leur commercialisation, disait "comme pour les aiguillages à grande vitesse de la DB", en parlant d'ailleurs plutôt du rayon de courbure!

C'est certain qu'avec ces aiguilles, tout passait dessus sans problème, mais Märklin ne les fait plus!

J'en ai tout un stock que je vais utiliser pour les gares cachées de mon réseau DRG : cachés, on ne les verra pas! lol!
Et deux avantages : ils sont talonnables non renversables, ce qui fait que je pourrai les utiliser en sortie des voies des faisceaux sans leur mettre de moteurs.

Par contre, ce genre d'aiguilles sans contre-rails dans une gare sur un réseau époque II ou III, ça le fait vraiment pas!

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
Rockandrail
6 oscars
6 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 1852
Age : 66
Localisation : Bécon les Bruyères (Paris)

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 20:15

En fait, j'ai passé la journée à dessiner de nouveaux plans de voie pour Bruxelbourg et l'un d'eux est en voie K avec les aiguilles à cœur mobile. Plus courtes que les aiguilles C à grand rayon pour un angle de déviation encore très réaliste, elles résolvent mon problème d'espace et permettent d'éviter l'utilisation d'une ou plusieurs TJD.

Quant au réalisme, à partir du moment où ils y a des picots sur les traverses, ce ne sont pas les cœurs mobiles qui vont détonner le plus. lol!

Enfin, ayant fait un petit tour sur eBay, on en trouve encore à foison à des prix très raisonnables.

A suivre. Dans un premier temps, je vais essayer de picoter une TJD Peco et voir si elle s'insère dans le plan de voie actuel. D'après Raily4, c'est le cas.
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 20:33

Pas les cœurs mobiles, mais l'absence de contre-rails!

Mais ça peut s'arranger facilement!

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
Rockandrail
6 oscars
6 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 1852
Age : 66
Localisation : Bécon les Bruyères (Paris)

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 20:38

Tortillard a écrit:
Pas les cœurs mobiles, mais l'absence de contre-rails!

Mais ça peut s'arranger facilement!

Denys

En effet, de la bande polystyrène Evergreen de 2 mm par 0,4 mm fait très bien l'affaire. J'en ai rajouté sur certaines aiguilles C. Je crois que je vais m'acheter une paire de 2271R et L pour tester et voir de près à quoi ça ressemble.
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 20:45

Tu peux carrément coller des morceaux de rails : encore plus réaliste!

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7819
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 21:12

Bonsoir,

pour les 3310 ( Br012 à fioul) et la 3346 V236 voici les photos des mienne modifiées par Denys, la 3346 et ses 2 moteurs par un 76200 qui fonctionne au top ( les V236 suivantes ont le son mais plus qu'un seul moteur!) et la 3310 par un kit 60760!

place au photos de ma 3310.
Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140926


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140931


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140927


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140929


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140934


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140932


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140928


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140933


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140935
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7819
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 21:13

voici ma V236 réf: 3346 coffret de diesel double de la DB.

il s'agit de 2 locos V36 accouplée par un attelage fixe et disposant chacune d'un moteur.
elles sont digitalisées par un 76200 et fonctionne très bien!


Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140432



Voies Märklin anciennes et voie VB Trois rails - Page 20 P1140433
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7819
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 21:15

Salut Denys,

sur ta  Flèche rouge 3625 il n'a pas une erreur car c'est marqué: SBB/FFS au lieu de SBB/CFF sur la photo du modèle réel? scratch
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 24 Nov 2019 - 21:30

Bonsoir Mathieu

Sur tout le matériel Suisse, il est généralement indiqué d'un coté SBB - CFF et de l'autre SBB - FFS, ce qui veut dire :

Schweizerische BundesBahnen en Allemand
Chemins de Fer Fédéraux en Français
Ferrovie Federali Svizzere en Italien

Dans les trois langues principales, parfois on peut trouver l'inscription SBB  CFF  FFS du même coté, mais c'est plus récent.

Et avec la quatrième langue, le Romanche, c'est VFS (Viafiers Federalas Svizras) mais je ne l'ai jamais vu indiqué sur le matériel des CFF, il faut dire que cette langue est parlée dans les Grisons, fief des  Rhb (Rhätische Bahn en Allemand et Viafers Retica en Romanche).

Donc il n'y a pas d'erreur sur ma flèche rouge : elle est simplement vue de l'autre coté!  *rigole

Denys

_________________
Voies Märklin anciennes et voie VB Trois rails - Page 20 Bls_re11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri15Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri13Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_l_11Voies Märklin anciennes et voie VB Trois rails - Page 20 Cff_ri16
Revenir en haut Aller en bas
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7819
Age : 40
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeLun 25 Nov 2019 - 20:16

merci, je ne savait pas!

je regarderai mes locos suisses! lol!
Revenir en haut Aller en bas
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 12264
Age : 66
Localisation : Rhône Alpes / Provence
France

Voies Märklin anciennes et voie VB Trois rails - Page 20 Empty
MessageSujet: Re: Voies Märklin anciennes et voie VB Trois rails   Voies Märklin anciennes et voie VB Trois rails - Page 20 Icon_minitimeDim 1 Déc 2019 - 0:21

Pour Mathieu : je me suis récemment aperçu qu'il y avait des exceptions, en particulier sur les Ae 6/6 :

Toutes les locomotives ont sur leurs deux côtés les lettres "SBB - FFS", à part les machines 11414, 11417, 11422-11425, 11427, 11435, 11447-11450, 11454, 11455, 11472-11487, 11501-11505 et 11520 qui ont les inscriptions "SBB - CFF"

Ainsi que sur d'autres séries de machines, par exemple les Re 4/4 I, par ailleurs les Re 460 portent toutes la mention SBB CFF FFS, ainsi que la plupart du matériel récent.

Sur les locos plus anciennes, il n'y avait rien, et sur certaines machines, comme les Ae 6/6, les deux cotés sont identiques, de même sur la Re 4/4 I série 2 que je vois dans ma vitrine, elle a des deux cotés SBB-CFF, il faudrait que je sorte les autres de leurs cartons!

A priori, toutes celles que je vois sont marquées SBB-CFF des deux cotés, y compris les Re 4/4 I série 1.

Je ne vois aucune logique à ça : bizarre pour des Helvètes!  scratch  scratch  scratch
