Bonjour

Cela faisait quelque (Beaucoup!) temps que j'avais en cartons quelques pièces à peindre pour un ami collectionneur, je m'y suis donc recollé hier!

Une F 800 plus une caisse supplémentaire et une RM 800.

Je passe sur la séance de démontage de tous les accessoires, tampons, mains courantes, etc..., identique à la méthode décrite sur ce Post :


http://www.beneluxmodels.net/t306-restauration-rm-800

Le démontage des mains courantes est relativement aisé sauf lorsqu'elles ont déjà été démontées et remontées sans remplacer les petites goupilles fendues qui leur servent d'attaches : donc toujours remplacer ces goupilles lors du remontage!

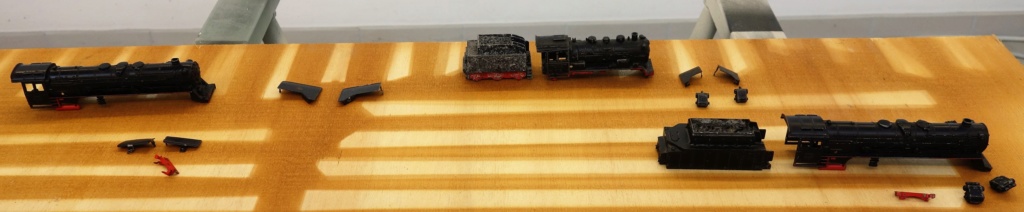

Vue d'ensemble des pièces à peindre démontées après redressage des pare-fumée et des traverses avant:

Peintures F 800 et RM 800 Dsc01210

Denys


Dernière édition par Tortillard le Mer 14 Nov 2018 - 14:23, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:22

La RM 800 de plus près :

Peintures F 800 et RM 800 Dsc01211

Si la caisse de la machine et les cylindres portent seulement les stigmate de leur âge, les pare-fumée sont très rouillés et la caisse du tender en magnésium est bien attaquée!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:27

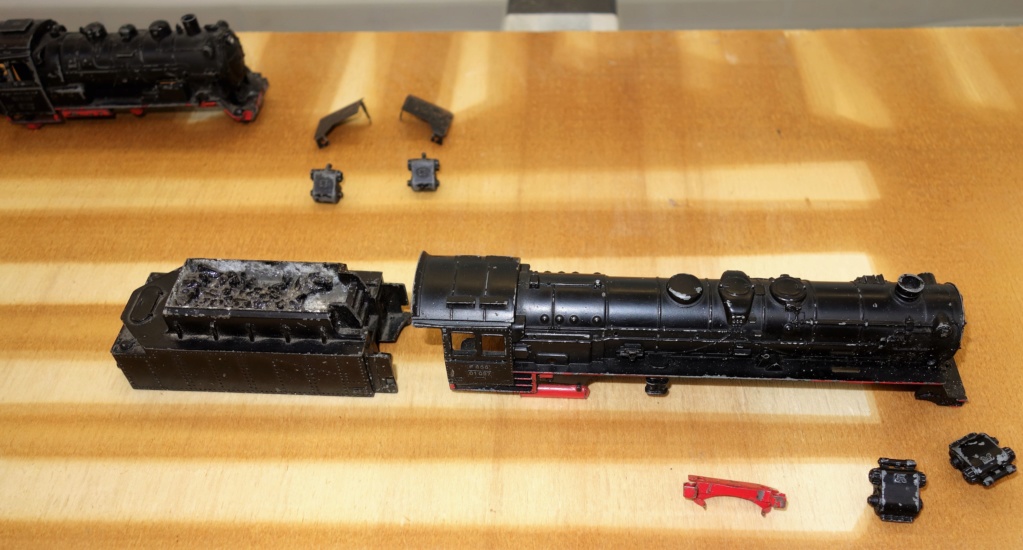

La F 800 :

Peintures F 800 et RM 800 Dsc01212

La caisse du tender toujours en magnésium et garni de charbon véritable est très corrodée au niveau de la soute à charbon.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:30

La deuxième caisse de F 800, rebarbouillée par un précédent propriétaire :

Peintures F 800 et RM 800 Dsc01213

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:32

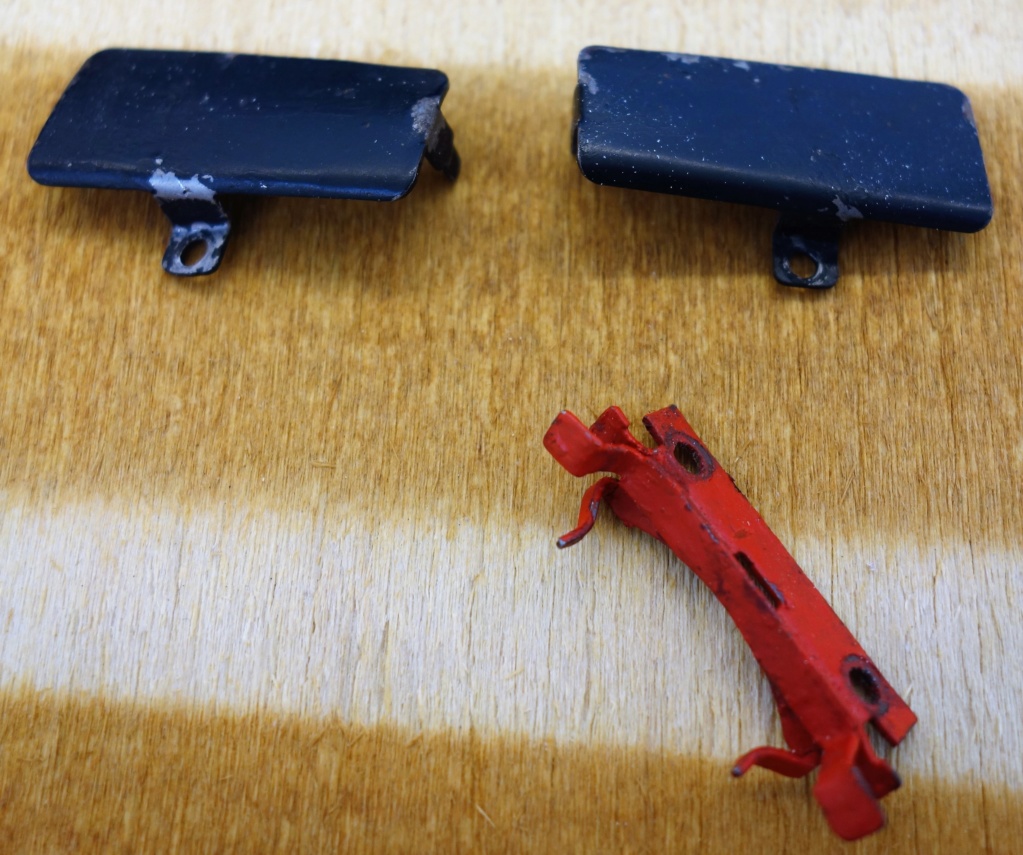

Des petites pièces :

Peintures F 800 et RM 800 Dsc01215


Auxquelles se sont jointes une paire de pare-fumée Wagner de HR 800 :

Peintures F 800 et RM 800 Dsc01214

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:35

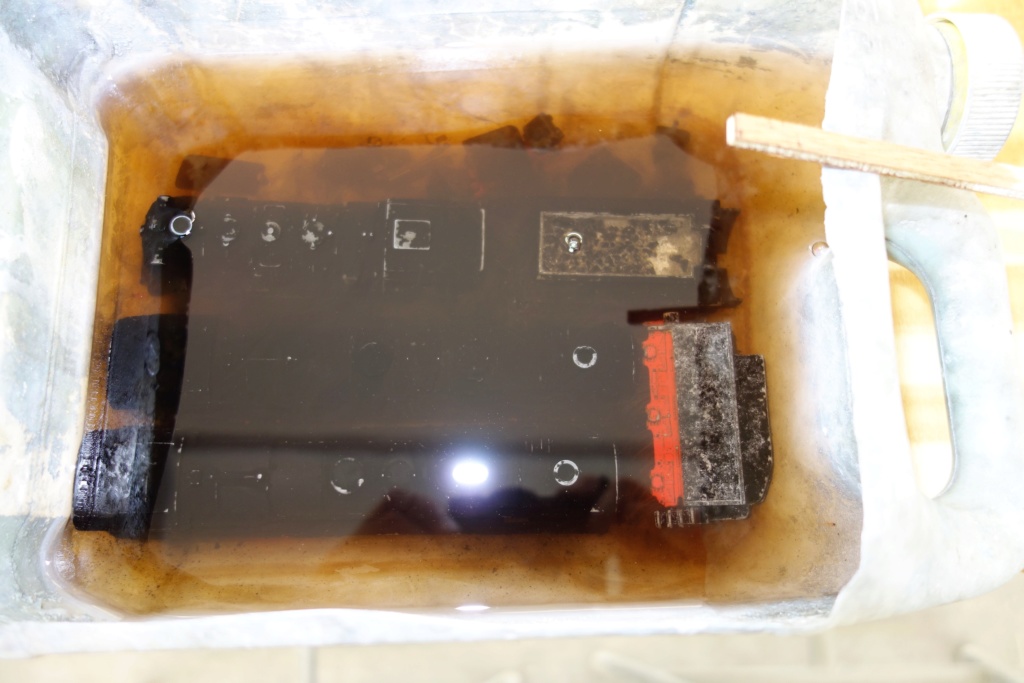

Première étape : plongeon dans un bain de diluant de nettoyage :

Peintures F 800 et RM 800 Dsc01216

Le rouge se dissout en premier, c'est normal, il est passé sur le noir!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:38

Un quart d'heure plus tard et quelques coups de pinceau souple de nettoyage, on retrouve :

D'une part ceci : lol!

Peintures F 800 et RM 800 Dsc01217

Et d'autre part cela :

Peintures F 800 et RM 800 Dsc01218

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:45

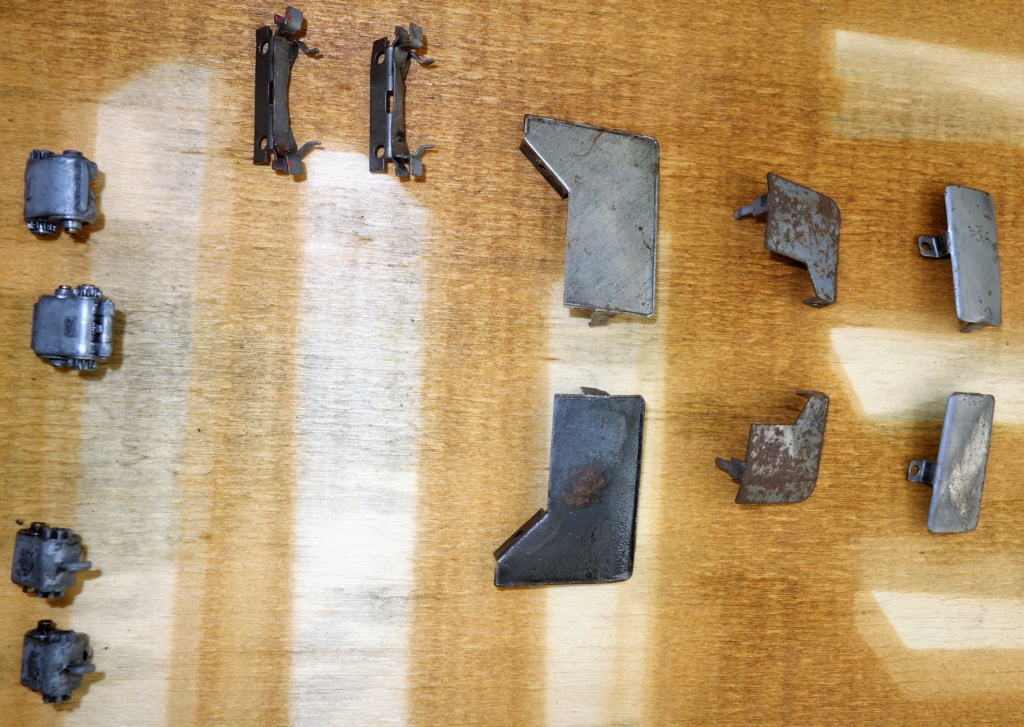

Gros plan sur les petites pièces :

Peintures F 800 et RM 800 Dsc01219


Il y a du dérouillage en perspective! lol!

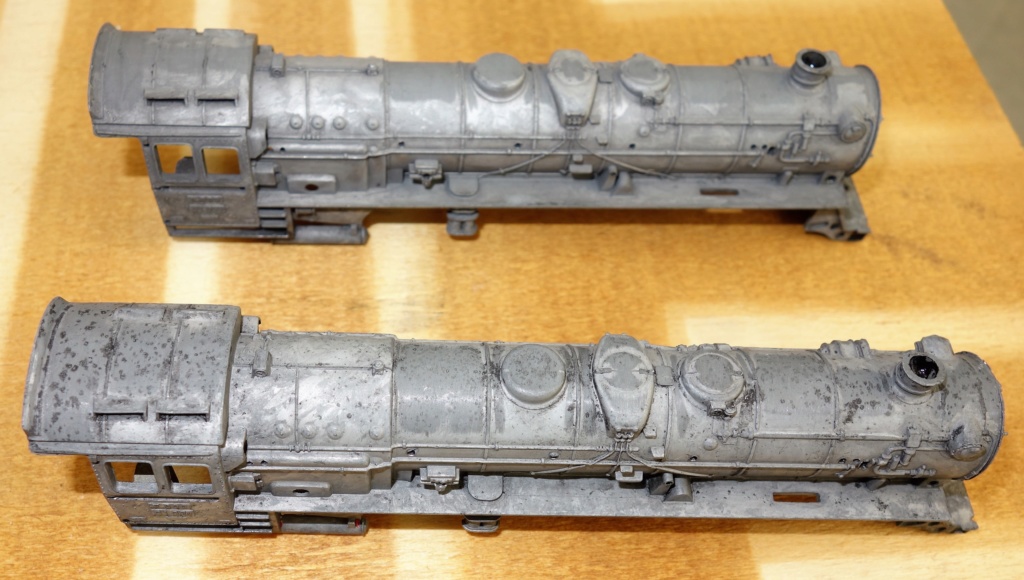

Les caisses de F 800 :

Peintures F 800 et RM 800 Dsc01220

Le plus gros est bien parti.

La RM 800 :

Peintures F 800 et RM 800 Dsc01221

Il en reste un peu!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:48

Le tender de la F 800 :


Peintures F 800 et RM 800 Dsc01222

Le charbon est toujours là et il y a toujours cette oxydation!

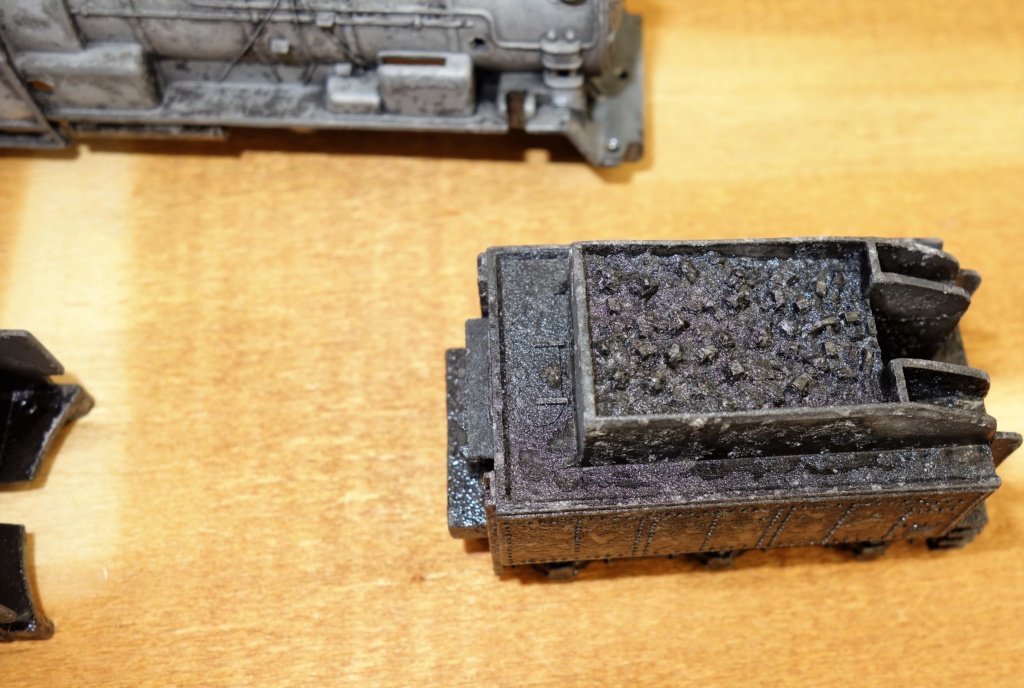

Celui de la RM 800 :

Peintures F 800 et RM 800 Dsc01223

Il y a encore beaucoup à faire : l'oxydation de surface a retenu la peinture!

Denys

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 14:55

Donc on replonge les pièces dans le bac de diluant et on les frotte avec une brosse à poils durs :

Peintures F 800 et RM 800 Dsc01225

Les caisses de F 800 sont pas mal ressorties, mais il reste des traces de peinture sur l'une ainsi que sur la RM 800.

Peintures F 800 et RM 800 Dsc01224

On admire au passage la finesse de moulage des détails sur des pièces de 65 ans environ : Märklin avait un savoir-faire infiniment meilleur que ses concurrents comme JEP et maîtrisait parfaitement la technique du zamak moulé alors que ses concurrents qui n'étaient pas à son niveau se fourvoyaient dans l'injection plastique grossière comme Jouef!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 15:01

Coté tenders, j'ai réussi en m'aidant d'un tournevis à éliminer tout le charbon de celui de la F 800 :


Peintures F 800 et RM 800 Dsc01228


Par contre, sur celui de la RM 800, il va falloir frotter beaucoup plus (pas pour enlever le charbon, il est moulé en magnésium lol! ), et avec la brosse à poils de laiton :

Peintures F 800 et RM 800 Dsc01227

Bon, il était l'heure d'aller déjeuner et je commençais à avoir bien mal à la tête!   *noir

Alors on replonge le tout dans le bac de diluant jusqu'à ce soir : je vais aller poursuivre la dernière tonte du gazon tout en broyant les feuilles qui sont bien tombées!

La suite plus tard!  lol!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3758
Age : 31

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 15:36

Ces machines me rappellent quelque chose...

La F800 est celle que j'avais achetée à Walferdange 2012, après avoir déjà vidé mon portefeuille sur le reste de la bourse. Heureusement l'ami JeanMi m'avait alors dépanné des 20€ qu'il fallait pour acheter cette bête... et je les lui ai rendus une semaine plus tard.

Que de souvenirs...

Louis

_________________
Peintures F 800 et RM 800 BB12001_B_RPeintures F 800 et RM 800 E_TPPeintures F 800 et RM 800 Primeurs_OCEM29_TNPeintures F 800 et RM 800 SGW_DM40a

Peintures F 800 et RM 800 I_Std_STEF_TNPeintures F 800 et RM 800 I_Std_STEFPeintures F 800 et RM 800 I_Std_STEF_TNPeintures F 800 et RM 800 I_Std_STEF_TNPeintures F 800 et RM 800 I_Std_STEFPeintures F 800 et RM 800 Sncf_510
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 18:43

Bonsoir Louis

Tout est dans le bac de diluant jusqu'à demain matin!

Il ne devrait plus rester de résidus de peinture!

Denys

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7676
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 20:22

pour la Rm800, tu as des pièces de rechange de la TM 800 que je t'avais passé. lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 22:38

Bonsoir Mathieu

Je ne suis en charge que de la peinture! lol!

Louis va se charger du reste et nul doute qu'il a des ressources!

Si j'ai le temps, après cette série, je fais ma DL 800!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7676
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeMer 14 Nov 2018 - 22:40

d'accord, je pensais que tu faisais le reste!

c'est pour cela que je te parlais de ces pièces!! lol!


Bon la suite!! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 19:57

Bonsoir

J'ai bien travaillé sur ces machines aujourd'hui!

Bien entendu, le bain prolongé dans le diluant n'a pas ôté grand chose, si ce n'est quelques résidus de peinture dans des endroits inaccessibles!

J'ai donc rincé les pièces, puis j'ai attaqué avec la brosse en laiton, mais les tenders étaient très attaqués, surtout celui de la RM 800.
Curieusement, la machine n'avait que très peu de corrosion, beaucoup moins que la mienne lorsque je l'avais restaurée, mais le tender était très attaqué et en profondeur;
On pouvait le craindre car il était entièrement recouvert de poudre blanche! affraid

La brosse en laiton s'est révélée totalement inefficace pour ôter cette oxydation qui avait retenu la peinture, j'ai donc opté pour une petite brosse disque en laiton montée sur ma Proxxon afin de gratter en profondeur cette oxydation de surface, j'en ai profité pour faire le même traitement sur le tender de la F 800 car je pense que si l'on laisse cette oxydation, elle risque de continuer sous la peinture et finir par tout ronger, comme la rouille sur l'acier!

La difficulté étant de ne pas creuser afin de ne pas effacer la gravure, en particulier les rivets, ce qui interdit l'usage d'abrasifs, la petite brosse en laiton étant plus respectueuse des reliefs.

Par contre, j'en ai usé deux!

Enfin, quelques heures plus tard, tout le matériel est décapé :

Peintures F 800 et RM 800 Dsc01229

Denys


Dernière édition par Tortillard le Jeu 15 Nov 2018 - 21:55, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:00

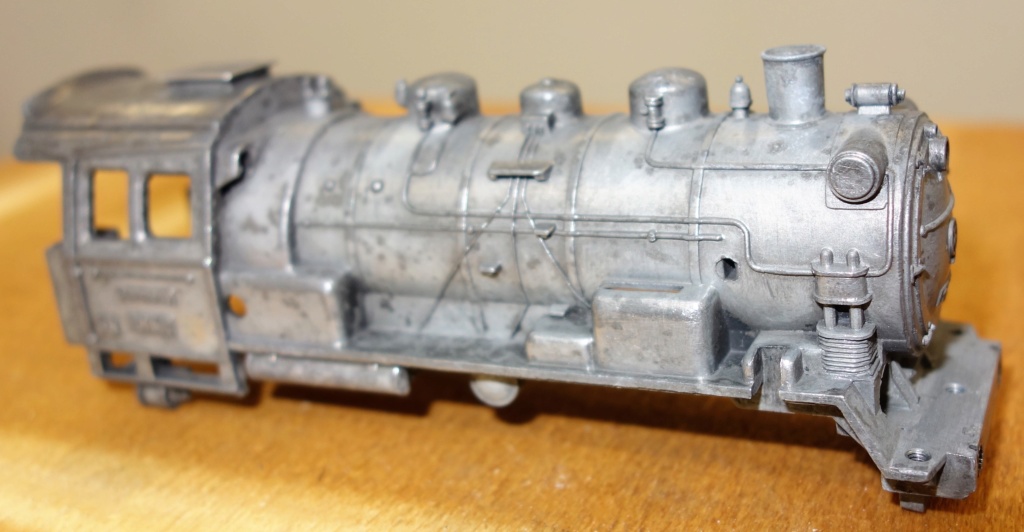

La caisse de la RM 800 :

Peintures F 800 et RM 800 Dsc01230

Peintures F 800 et RM 800 Dsc01231

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:02

Les caisses des F 800 :


Peintures F 800 et RM 800 Dsc01233

Peintures F 800 et RM 800 Dsc01232

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:04

Le tender de la F 800 :

Peintures F 800 et RM 800 Dsc01234

Peintures F 800 et RM 800 Dsc01235

Le magnésium brille beaucoup plus que le zamak!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:08

Le tender de la RM 800 :

Peintures F 800 et RM 800 Dsc01236

Peintures F 800 et RM 800 Dsc01237

Le coté gauche était attaqué profondément et bizarrement, le coté droit présente des veines horizontales : un défaut de moulage ou une conséquence de l'oxydation?

En tous cas, il m'a demandé beaucoup de temps pour en arriver là!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11872
Age : 66
Localisation : Rhône Alpes / Provence
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:11

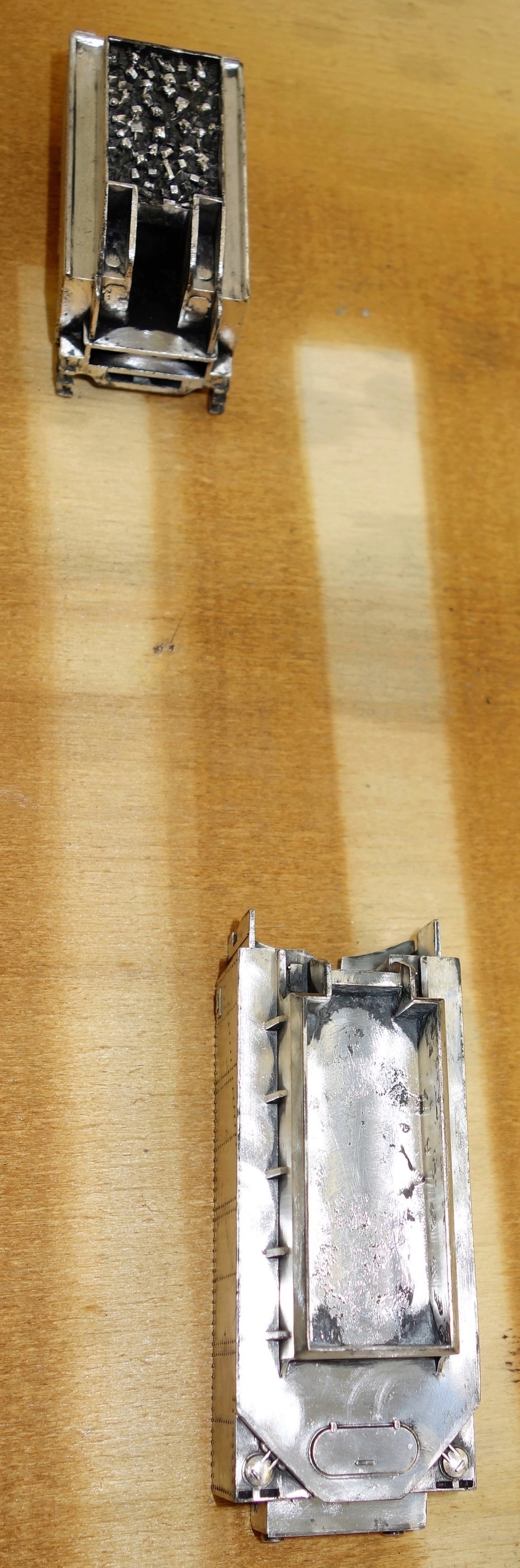

Le dessus et l'intérieur des deux tenders :

Peintures F 800 et RM 800 Dsc01239

Peintures F 800 et RM 800 Dsc01238

L'intérieur est particulièrement difficile à nettoyer!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pat9556
5 oscars
5 oscars
Pat9556

Date d'inscription : 07/12/2013
Messages : 953
Age : 65
Localisation : Eragny 95610 (France)
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:38

Bonjour a tous

Denys, il existe un outil très efficace pour finir ce type de décapage : une mini sableuse! Ce n'est pas très cher sous réserve de posséder un compresseur. Ce qui revient le plus cher c'est l'abrasif que la machine projette mais en bricolant une petite cabine de sablage on arrive le récupérer afin de le réutiliser. Le jet permet d'atteindre les endroits inaccessibles

Travail nickel et en plus cela produit un micro traitement de surface qui durcis superficiellement et améliore l'état de surface.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7676
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:47

superbe boulot!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Rockandrail
6 oscars
6 oscars
Rockandrail

Date d'inscription : 21/09/2013
Messages : 1527
Age : 66
Localisation : Bécon les Bruyères (Paris)

Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitimeJeu 15 Nov 2018 - 20:50

Tu les as plaqués à l'argent, les tenders? Shocked

Sacré boulot!

Attention cependant: tu sais que s'il manque un rivet, tes modèles ne valent plus rien! Je l'ai lu sur Loco Revue. lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Peintures F 800 et RM 800 Empty
MessageSujet: Re: Peintures F 800 et RM 800   Peintures F 800 et RM 800 Icon_minitime

Revenir en haut Aller en bas

Peintures F 800 et RM 800
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Dessins et peintures - hyperréalisme
» Au sujet des peintures....
» Avis de marché - Beaufort-en-Vallée (49) - Musée Joseph Denais - restauration de peintures - 2 lots
» mes peintures
» Peintures rupestres

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Décors-
Sauter vers:
