 Réalisation de wagons en tôle, échelle 00

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Réalisation de wagons en tôle, échelle 00   Ven 27 Juil 2018 - 10:46

Bonjour,

Je sors de la rubrique des impressions 3D, vu que le formage des tôles est à l'extrême opposé en termes de technique et d'époques.

En ce moment, je profite de la fraîcheur toute relative de ma cave pour avancer sur mes réalisations qui consistent à greffer des nouvelles parties supérieures sur des châssis anciens.

Dans un premier temps, j'utilise des châssis anciens comme ceux sur lesquels on mettait de la tôle - je verrais ensuite à faire ces adaptations sur des châssis 45xx plus récents (et plus courants).

Je vais tenter de faire un message par wagon, quitte à modifier un message précédent pour le compléter, ceci afin de garder la lisibilité.

Louis

_________________




Dernière édition par LG le Ven 27 Juil 2018 - 11:45, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Wagon à capots en 00   Ven 27 Juil 2018 - 10:50

Pour commencer, donc, voici le wagon à capots brun (déjà présenté).

Modèle inspiré (très librement) de wagons Trix plus récents ou de wagons en 0.

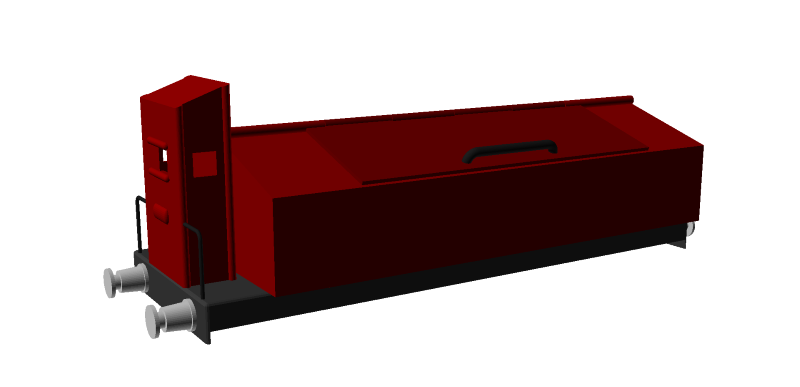

Vue en 3D (je ne me suis pas fatigué à dessiner les supports d'essieux, les essieux ou les attelages) :


Premier prototype de validation des dimensions fait en impression 3D :

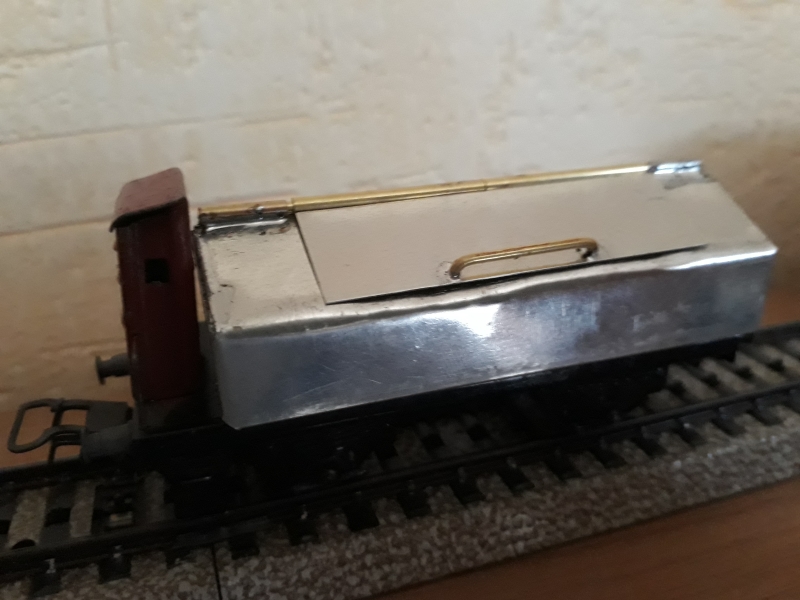

Puis du pliage de tôle et soudure :


Et un peu de peinture !


Louis Wink

_________________




Dernière édition par LG le Ven 27 Juil 2018 - 11:46, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Wagon poussier en 00   Ven 27 Juil 2018 - 11:25

Bonjour,

Je me suis fait un wagon à poussiers, similaire au wagon HO 4511 et au wagon 0 1775/0.

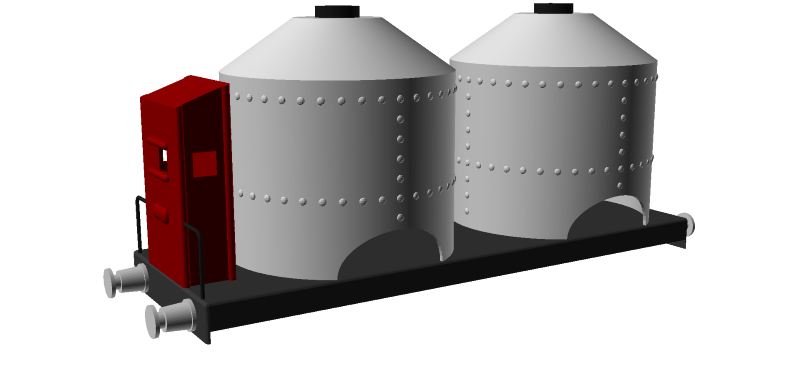

Pour cela, encore une fois, d'abord un modèle en conception 3D :

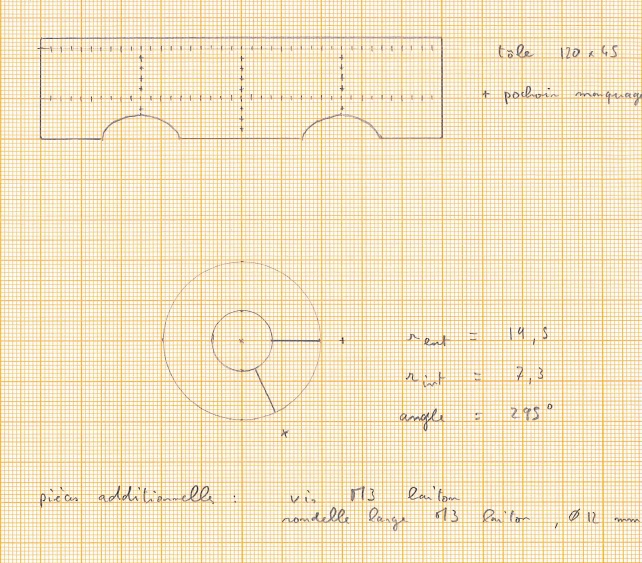

Ensuite j'ai dessiné les plans des pièces en tôle à réaliser (sur papier millimétré) :



Les croix représentent les emplacements où il faut marquer les rivets, plus quelques points utiles pour tracer les lignes de construction.

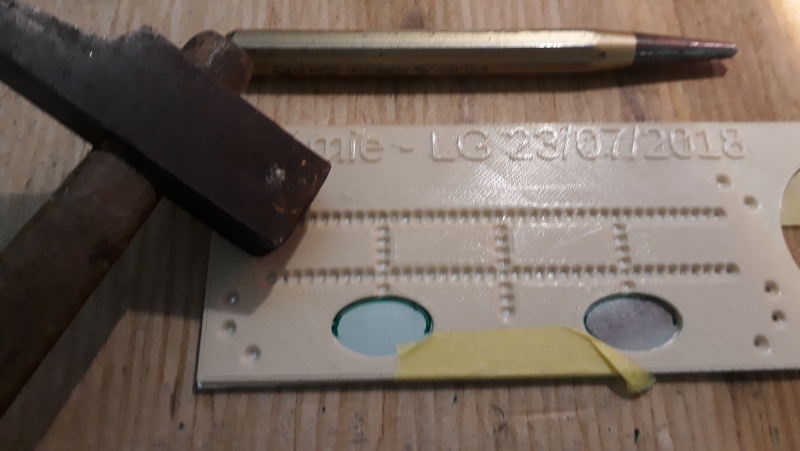

J'ai ensuite dessiné et imprimé en 3D un pochoir avec des trous correspondant aux coups de pointeau à mettre pour reporter ce plan dans la tôle :



Et le travail mécanique a commencé :

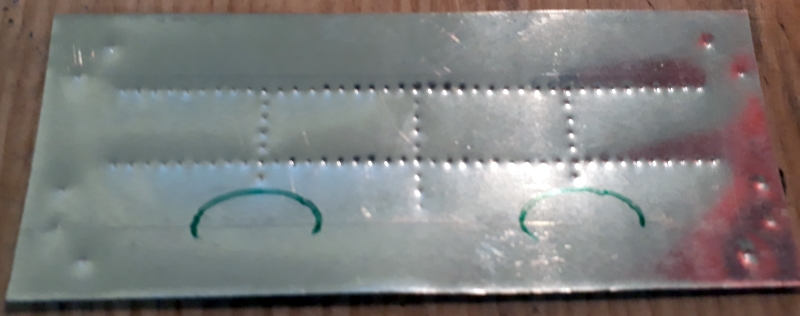

Pour arriver à une pièce plane, mais aux bonnes dimensions :

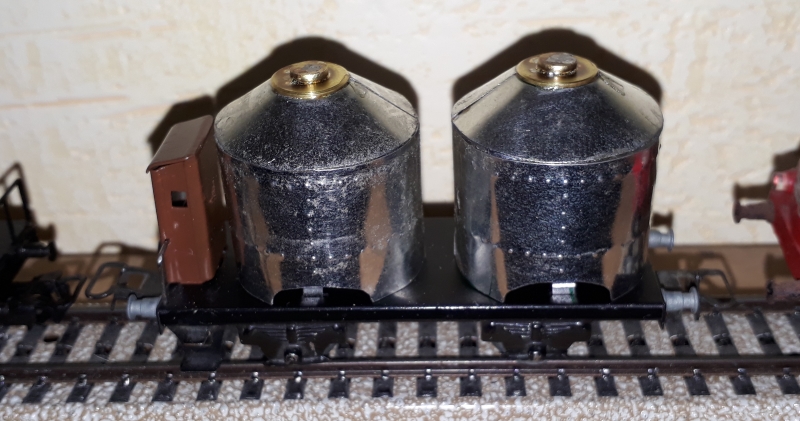

La suite est classique : rouler la tôle, souder, assembler :





[update 28/07]

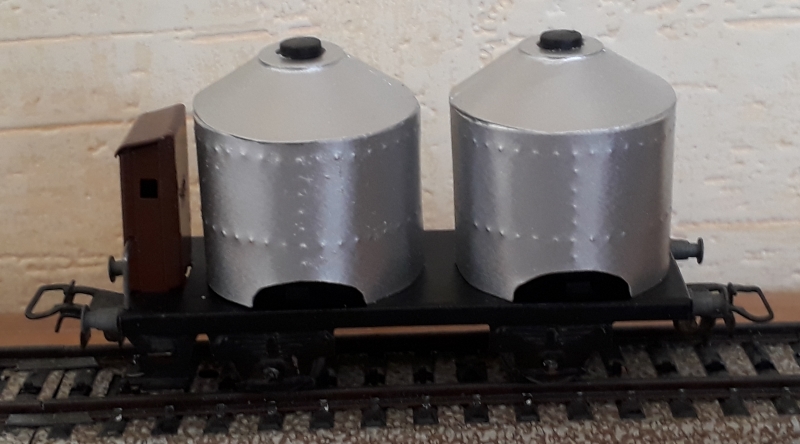

La peinture des silos argent / noir a été faite :





Louis Wink

_________________




Dernière édition par LG le Sam 28 Juil 2018 - 10:10, édité 3 fois (Raison : update 28/07)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Wagon porte-fûts en 00   Ven 27 Juil 2018 - 11:44

Bonjour,

J'ai ensuite - sur les conseils de Denys - essayé d'attaquer la réplique à l'échelle 1/2 du wagon Märklin 1999/0 (porte fûts), dont j'ai une copie DEAK.

Le modèle :



La modélisation 3D :



Construction d'un fût (en tôle roulée et soudée, même si au début je ne pensais pas être capable de faire une courbure aussi serrée de manière régulière sans outils particuliers) :

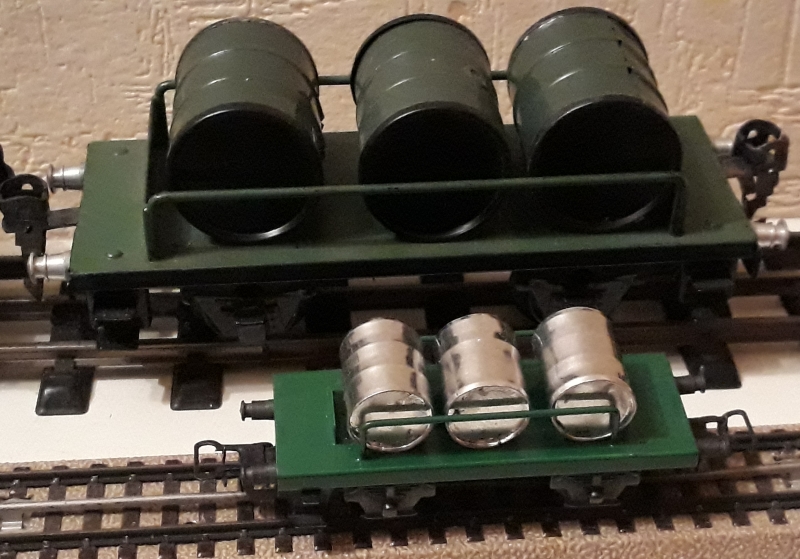

Et le wagon en attente de peinture (et de deux autres fûts) :





[update 28/07]

La peinture du wagon a été faite, et suivant les remarques de Denys, j'ai repensé ma facon de faire des fûts, qui sont beaucoup plus réalistes et conformes aux originaux Märklin.



Donc il me reste toujours à faire deux fûts et à les peindre Wink

[update 31/07]

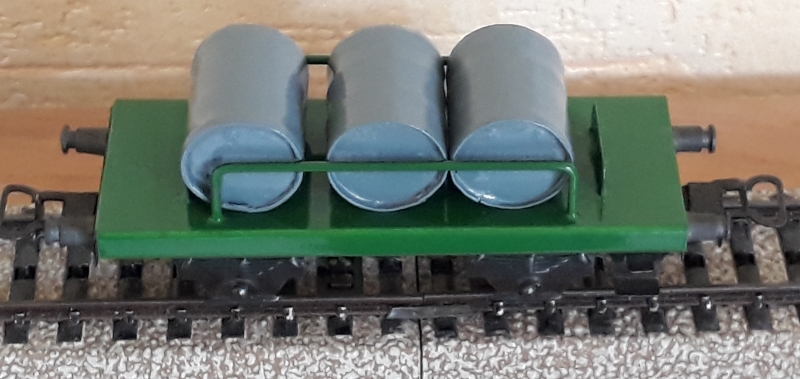

Avec deux fûts en plus le wagon est complet :



[update 01/08]

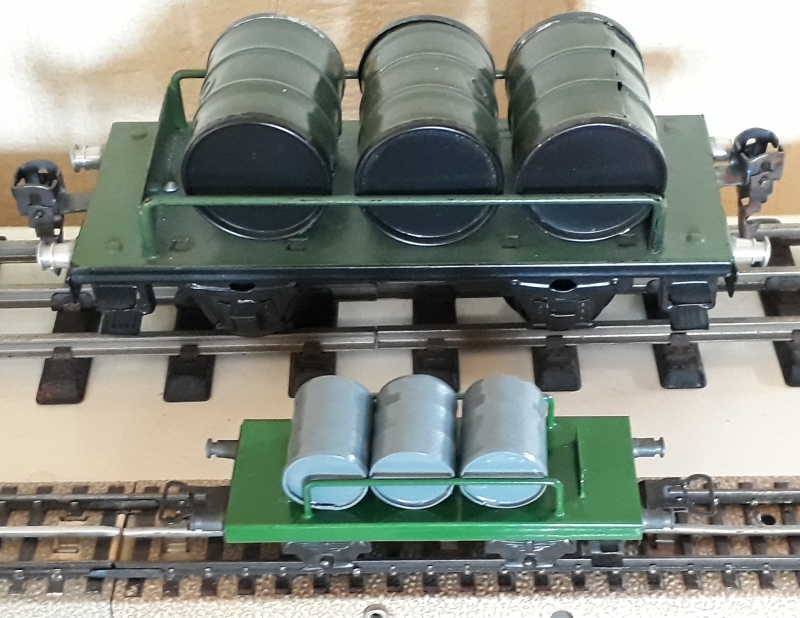

Et les fûts sont peints !





Louis Wink

_________________




Dernière édition par LG le Mer 1 Aoû 2018 - 10:30, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7150
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Ven 27 Juil 2018 - 12:05

Salut Louis!

superbe boulot et quelle patience , j'adore!! *xbe *bravo *yes *yes j'aime


Dernière édition par matelot2638 le Ven 27 Juil 2018 - 16:11, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oli 11/01
7 oscars
7 oscars
avatar

Date d'inscription : 18/12/2012
Messages : 2169
Age : 58
Localisation : Florennes
Belgique

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Ven 27 Juil 2018 - 12:30

Admiratif !!!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 11113
Age : 65
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Ven 27 Juil 2018 - 16:42

Bonjour Louis

Pour améliorer la construction des fûts, je pense que tu pourrais réaliser en impression 3D un outil permettant de réaliser les fonds par estampage, par exemple avec un étau.

Une partie femelle et une partie mâle qui formeraient les fonds et permettraient ensuite d'obtenir des rondelles avec les bords relevés, ensuite cela permettrait de les découper régulièrement et de souder la tôle autour, en conservant ces fonds un peu à l'intérieur du cylindre du fût, comme en réalité.

Ou simplement découper des rondelles un peu plus petites que le diamètre du fût et les souder un peu en retrait du bord du fût.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Ven 27 Juil 2018 - 16:48

Salut Denys,

Je vois ce que tu veux dire, mais je pense que les pièces en impression 3D ne seront jamais assez rigides pour faire office de matrice.

En revanche, faire des disques plus petits et les souder à l'intérieur devrait pouvoir fonctionner, je vais essayer ce soir.

Louis

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Sam 28 Juil 2018 - 10:02

Bonjour,

J'ai updaté les messages concernant les wagons à poussiers et le porte-fûts.

Ils ont été peint, et les fûts ont été sensiblement améliorés.

Une photo de groupe :



Louis Wink

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sncb_nmbs
5 oscars
5 oscars
avatar

Date d'inscription : 01/08/2014
Messages : 879
Age : 56
Localisation : Sud-Ouest de l'hexagonie
England

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Sam 28 Juil 2018 - 13:40

oli 11/01 a écrit:
Admiratif !!!!!!!

Pas mieux *xbe  Du très bon boulot qui va s'affiner avec le temps. *yes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 11113
Age : 65
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Sam 28 Juil 2018 - 14:09

Très bien cette version, une fois les fûts peints à différentes couleurs de compagnies pétrolières, ce wagon sera extrêmement sympathique!


*bravo

Denys

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Mar 31 Juil 2018 - 12:06

Update sur le porte-fûts, pour ajouter les deux fûts manquants.

Pour ne pas faire un message vide, une photo de groupe :



Louis Wink

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Mer 1 Aoû 2018 - 10:32

Update sur le porte-fûts, les fûts sont peints !

L.

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 11113
Age : 65
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Mer 1 Aoû 2018 - 11:28

Salut Louis

Elle est où la photo?

lol!

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Mer 1 Aoû 2018 - 11:51

Dans le message qui parle du wagon, là http://www.beneluxmodels.net/t3763-realisation-de-wagons-en-tole-echelle-00#67080 !

Comme je l'ai indiqué dans mon premier post,
LG a écrit:

[...]
Je vais tenter de faire un message par wagon, quitte à modifier un message précédent pour le compléter, ceci afin de garder la lisibilité.
[...]

Donc j'informe quand je fais une update.

Louis

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 29 Nov 2018 - 12:00

Bonjour Messieurs !

J'avais depuis longtemps une idée de modèle à faire en tôle :



Puis un vendeur m'a donné ce trémie 4610 mal en point :





J'ai commencé par le démonter, et puis hier soir, pris d'une inspiration soudaine, j'ai décidé de faire le wagon projecteur (qui est assez classique en 0)

Et hop !





Pour la peinture, il va falloir attendre le beau temps pour que je puisse la faire dehors...

Louis

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7150
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 29 Nov 2018 - 12:33

Salut Louis,

superbe comme d'hab.,Je trouve que même en Ho ça aurait de la gueule!! *xbe *xbe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 29 Nov 2018 - 12:41

matelot2638 a écrit:
Salut Louis,

superbe comme d'hab.,Je trouve que même en Ho ça aurait de la gueule!! *xbe *xbe

Il se trouve que celui-là est en HO (ou 00, ce qui est sensiblement pareil).

L.

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7150
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 29 Nov 2018 - 13:38

c'est vrai et pour cela mon commentaire!

PS:si tu te lance dans la production, j'en veux bien un comme ça, pour derrière ma 3027!*xbe  lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 10:54

Bonjour,

J'ai pu peindre...





Louis Wink

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zébu
5 oscars
5 oscars
avatar

Date d'inscription : 20/11/2012
Messages : 888
Age : 61
Localisation : Dinant
Belgique

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 13:13

Fameux spot, dis donc !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 11113
Age : 65
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 13:35

Aïe, la Flak va pouvoir entrer en action! What a Face

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
avatar

Date d'inscription : 08/02/2011
Messages : 3693
Age : 31

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 13:58

Ah mais non, c'est un projecteur de travail pour les réparations des tunnels !

Je ne l'ai pas fait en couleurs camouflage !

L.

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
avatar

Date d'inscription : 14/03/2011
Messages : 11113
Age : 65
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 20:07

Bonsoir Louis

C'était une boutade, bien sur!

Ce qu'il faut peut-être expliquer, c'est que ces wagons avec un projecteur étaient extrêmement courants en 0 Tin Plate : pratiquement toutes les marques en avaient à leur catalogue!

La raison était que ces wagons servaient à détecter des défauts d'alimentation du troisième rail sur les voies, très courants au temps des voies Tin Plate en fer blanc qui pouvaient se tordre, s'oxyder et dont la continuité électrique n'était assurée que par une pige qui rentrait dans le profilé creux du rail!

Avec le système des éclisses pour les rails de roulement et des languettes pour le troisième rail utilisé en 00 et H0, ces problèmes de conduction ont pratiquement disparu et par voie de conséquence ces wagons projecteurs, mais c'est sympa de les transposer en H0.

Denys
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 7150
Age : 39
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: Réalisation de wagons en tôle, échelle 00   Jeu 6 Déc 2018 - 20:13

moi j'adore!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Réalisation de wagons en tôle, échelle 00

Revenir en haut Aller en bas

Réalisation de wagons en tôle, échelle 00
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Le Seigneur des Anneaux à grande échelle
» V15R à vendre échelle 1
» Ma C5 échelle 1, 1/43 et 1/87
» Réalisation de Toys-Store-43
» Avis de marché - Vesoul (70) - restauration de textiles, de peintures de chevalet, d'oeuvres graphiques, d'objets de techniques et matières diverses, de céramiques et réalisation de mannequins pour vêtements pour les musées départementaux.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Technique Diverse-
Sauter vers:
