Bonjour à tous.
J'ai décidé de réaliser un nouveau diorama.
Mais, lors de la lecture d'un hors série d'une revue française, j'ai vu de très belles choses, sur de petites surfaces.
De plus, comme pour diverses raisons, je me dois de reporter la réalisation de mon réseau en H0, je me suis dit:" Pourquoi pas?".
Ayant récupéré 3 petites plaques de contreplaqué (de dimensions différentes), j'ai imaginé un petit réseau en 3 modules.

Ce sera un petit train minier. Je pense utiliser le matériel roulant suivant:
Un locotracteur:
Petit réseau H0e 5015-l11
Et 4 petits wagonnets:
Petit réseau H0e 5101-410
Matériel de chez MinitrainS.

La voie sera de la Peco.

Voici une première ébauche:
Petit réseau H0e 1010-617
A= 740*210 mm
B= 600*270 mm
C= 378*253 mm
et D n'existe pas encore.
Ce qui donne au total: 1010*600 mm en un petit U.
SCARM est très simple à utiliser pour dessiner les voies, mais assez limité pour les décors, surtout les relief.
J'ai donc trouvé une astuce pour représenter une colline en pente plus ou moins douce.
Une voie en hauteur et le logiciel va la relier avec du terrain. C'est l'objectif de cette voie verte au milieu du jeu de quille.
Comme les routes de SCARM me semblaient trop larges, j'ai représenté un petit chemin avec de la voie z (vert très foncé en bas).
Voici 2 vues 3D:

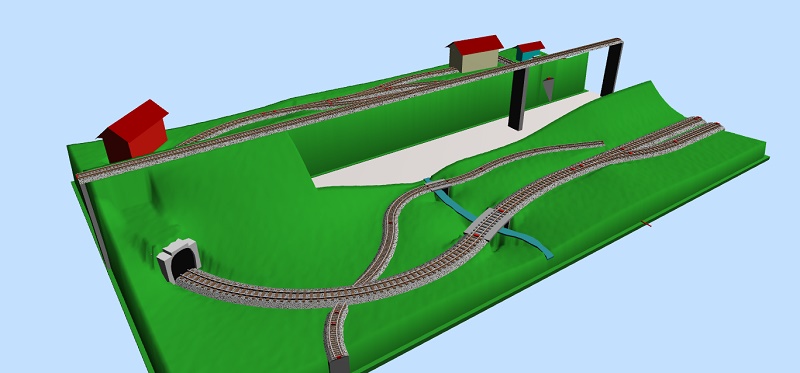

Petit réseau H0e 1010-618
Petit réseau H0e 1010-619

On remarque bien le terrain essayant de rejoindre la voie en hauteur.
Je pense ne laisser la colline du côté de la mine et mettre un diviseur scénique.
Je dois encore travailler sur la partie basse,avec la rivière.
Voilà, que pensez-vous de ce petit projet?
Revenir en haut Aller en bas
Pirlouit95
4 oscars
4 oscars
Pirlouit95


Age : 55
Date d'inscription : 21/12/2015
Messages : 352
Localisation : Courdimanche, Val d'oise

Petit réseau H0e Empty
MessageSujet: Re: Petit réseau H0e   Petit réseau H0e Icon_minitimeSam 15 Oct 2016 - 19:12

Bonsoir à tous.
Pour une meilleure visualisation du projet, j'ai imprimé le plan à l'échelle 1.
Et je l'ai placé sur les plaques.
La voie est en Peco H09-OO9.
Voici ce que ça donne pour le module A:
Petit réseau H0e 20161065
J'ai mis le petit cabanon et la remise.
Pour cette dernière, ce ne sera pas celle-là, j'en ferai une sur mesures lorsque j'aurais les dimensions exactes du locotracteur.

Bon, il ne reste plus qu'à acheter les voies et le matériel roulant pour avancer sur ce plan.

A suivre.
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek


Age : 38
Date d'inscription : 26/08/2011
Messages : 1626
Localisation : Remoulins Gard (30)

Petit réseau H0e Empty
MessageSujet: Re: Petit réseau H0e   Petit réseau H0e Icon_minitimeDim 16 Oct 2016 - 18:55

bonsoir,

l'idée est bien sympathique

bonne continuation.

Revenir en haut Aller en bas
Pirlouit95
4 oscars
4 oscars
Pirlouit95


Age : 55
Date d'inscription : 21/12/2015
Messages : 352
Localisation : Courdimanche, Val d'oise

Petit réseau H0e Empty
MessageSujet: Re: Petit réseau H0e   Petit réseau H0e Icon_minitimeDim 16 Oct 2016 - 19:38

Merci Vincent.

J'ai commandé les voies, dès que je les reçois, le concret pourra débuter.

Entre-temps, j'ai légèrement modifié le plan.
J'ai supprimé la petite plaque tournante et déplacé l'entrée de la mine.
Entrée de mine qui de ce fait peut-être aussi simplement une entrée vers une coulisse tournante.
J'ai d'ailleurs prévu 2 de ces coulisses, que je pourrais placer de chaque côté des modules lors de la réalisation.
Voici le nouveau plan:
Petit réseau H0e 1010-620

Et 2 vues 3D:
Petit réseau H0e 1010-621
Petit réseau H0e 1010-622
Sur ces vues, on voit bien les 2 coulisses tournantes.

Avec cette nouvelle configuration, le réseau devient plus polyvalent.

Voici le plan imprimé à l'échelle 1 placé sur les modules:
Petit réseau H0e 20161068

Seuls le petit pont et le cabanon bleu resteront sur ce réseau, les autres bâtiments ne sont là que pour l'idée.

A suivre.
Amicalement.
Johan.
