Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 10:32

Bonjour,

Après les déboires avec les décodeurs ESU, j'ai pensé recycler le décodeur C90 récupéré sur la 3038 pour l'installer sur ma V160 "Lollo" du coffret 2664 avec un moteur HP 60944 que j'avais en stock.

Curieux, cette loco est très différente des V160 Märklin de la première génération, elle est motorisée par un LFCM, comme les tous premiers modèles de V160 Märklin de la deuxième génération, les 3075!

Je commence à tout démonter, je sors les éléments du kit, c'est la flasque N°2 avec le rotor à huit dents, jusque là, pas de problème!

Par contre, l'aimant ne rentre pas dans le bloc moteur!

On doit enlever de la matière, soit sur le bloc, soit sur l'aimant pour pouvoir le faire passer et rentrer le pion de centrage inférieur!

A votre avis, que vaut il mieux usiner, le bloc moteur ou l'aimant?

Je pencherais plutôt pour l'aimant, car il est plus facile d'en retrouver un en pièces détachées que le bloc!

Par contre, cette machine doit être une curiosité, car d'une part elle est introuvable dans la base de données Märklin et ses homologues, mais toutes rouges au lieu de rouge et crême, réf 3079 et 3679 sont  munies d'un DCM!

Quelqu'un a-t-il une idée?

Denys

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16


Dernière édition par Tortillard le Mar 13 Oct 2015 - 17:51, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3751
Age : 31

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 11:08

Perso, j'usinerais le bloc, pour ne pas modifier le circuit magnétique du moteur.

Des photos ?

Louis Wink

_________________
Digitalisation Märklin 2664 (V160 "Lollo") BB12001_B_RDigitalisation Märklin 2664 (V160 "Lollo") E_TPDigitalisation Märklin 2664 (V160 "Lollo") Primeurs_OCEM29_TNDigitalisation Märklin 2664 (V160 "Lollo") SGW_DM40a

Digitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEFDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEFDigitalisation Märklin 2664 (V160 "Lollo") Sncf_510
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 12:27

Salut louis

Des photos:

Digitalisation Märklin 2664 (V160 "Lollo") Img_0048

Le bloc moteur

Digitalisation Märklin 2664 (V160 "Lollo") Img_0049

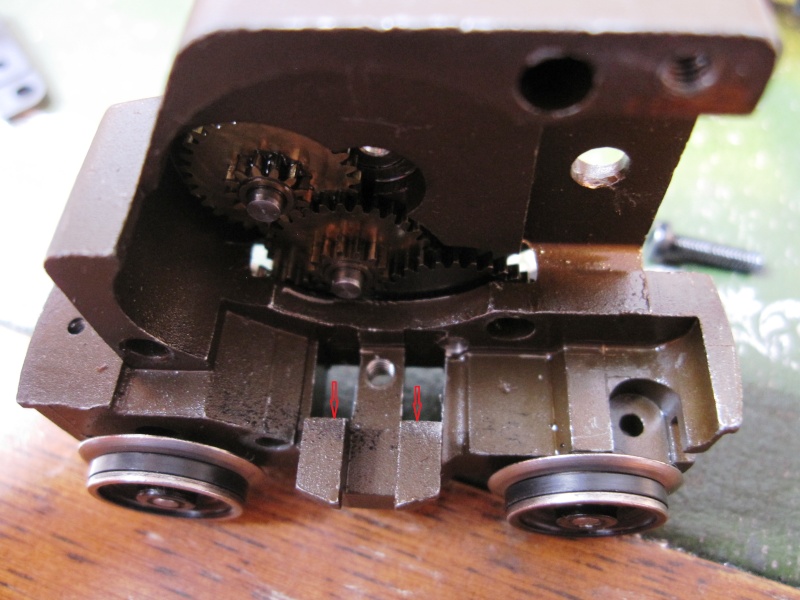

Là où il faudrait l'usiner

Digitalisation Märklin 2664 (V160 "Lollo") Img_0050

L'aimant et l'endroit où il faudrait l'amincir (une plaque seulement sur 1 cm de long et 5 mm de haut

Digitalisation Märklin 2664 (V160 "Lollo") Img_0051

On voit que l'aimant est beaucoup plus épais que le stator LFCM

C'est beaucoup plus aisé d'usiner l'aimant que le bloc!

Denys

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 13:38

Voici l'aimant avec en noir la partie qu'il faudrait enlever, superficiellement, sur une ou au pire deux lamelles:

Digitalisation Märklin 2664 (V160 "Lollo") Img_0052

Louis, tu crois réellement que cela peut modifier le comportement?

Je rechigne un peu à toucher au bloc car un aimant se trouve pour moins de 10 € en cas de détérioration, alors que pour le bloc, on n'a même pas de référence!

Sur les BR 78, on est déjà obligé de fraiser l'aimant:

http://www.beneluxmodels.net/t2190-montage-des-moteurs-hautes-performances-marklin-sur-les-br-78-et-derivees

Denys

PS: Finalement, la digitalisation, ça débouche parfois sur quelques galères!
Surtout quand on doit la refaire 3 fois, et même avec du tout Märklin, on a aussi des soucis!

Après celle-ci, il m'en restera 36 à remettre à niveau ou digitaliser!
Il faut dire que j'en rachète parfois en analogique ou en Delta, alors la liste ne descend pas bien vite!

Louis, tu peux te moquer, mais le jour où tu vas vouloir digitaliser ton 0 Tin Plate, on va rigoler!
*rigole

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16


Dernière édition par Tortillard le Dim 1 Mai 2016 - 14:59, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars
LG

Date d'inscription : 08/02/2011
Messages : 3751
Age : 31

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 13:46

Bon, prends le risque de fraiser l'aimant...

Pour le 0, je ne suis pas sûr que c'est si difficile, en fait. Les 76200 devraient être adaptés. En revanche, hors de question que je fasse de la digitalisation, alors...

Louis Wink

_________________
Digitalisation Märklin 2664 (V160 "Lollo") BB12001_B_RDigitalisation Märklin 2664 (V160 "Lollo") E_TPDigitalisation Märklin 2664 (V160 "Lollo") Primeurs_OCEM29_TNDigitalisation Märklin 2664 (V160 "Lollo") SGW_DM40a

Digitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEFDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEF_TNDigitalisation Märklin 2664 (V160 "Lollo") I_Std_STEFDigitalisation Märklin 2664 (V160 "Lollo") Sncf_510
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 13:51

Finalement, ma collection de H0 "Tin Plate", je la garde bien en l'état!

Au moins, on est à peu près sûr que dans cent ans, ça roulera encore!

*rigole

Quand je dis que ces vieux trucs, il ne faut pas y toucher!

Denys

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 14:15

Et voila, c'est fait:

Digitalisation Märklin 2664 (V160 "Lollo") Img_0053

Digitalisation Märklin 2664 (V160 "Lollo") Img_0054

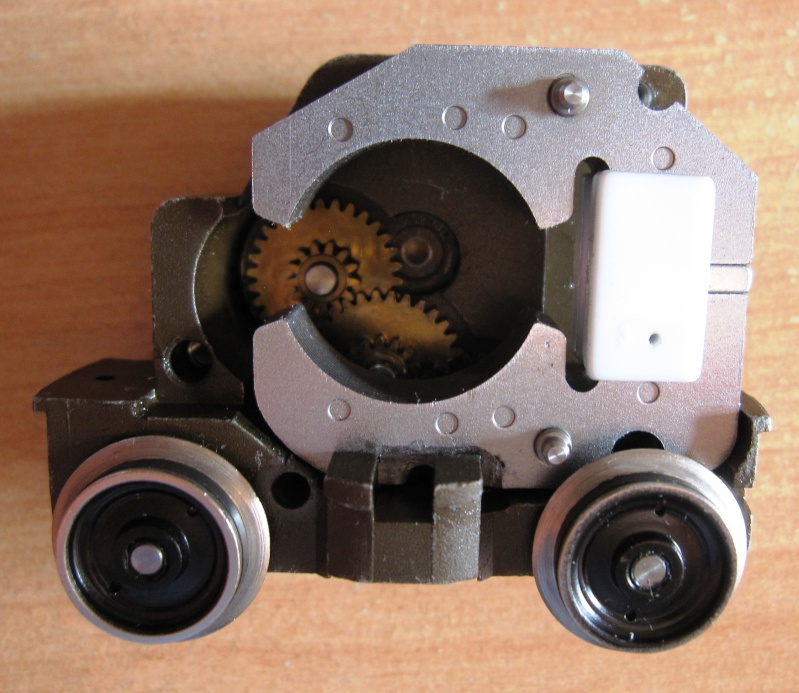

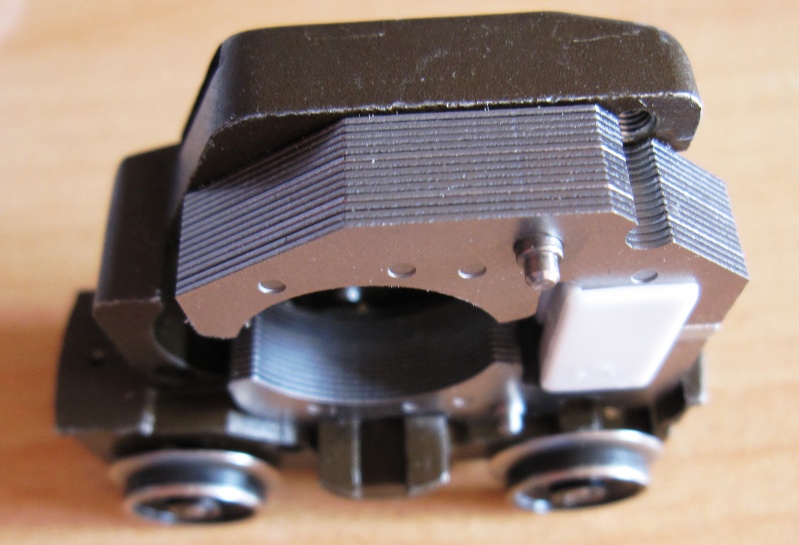

Pas évident de réaliser un usinage "pro" à la main à la Dremmel!

Digitalisation Märklin 2664 (V160 "Lollo") Img_0055

Digitalisation Märklin 2664 (V160 "Lollo") Img_0056

C'est rentré!

Enfin, une fois en place, on ne voit plus rien!

Denys

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 14:33

Ça, au moins, c'est du bloc moteur: lol!

Digitalisation Märklin 2664 (V160 "Lollo") Img_0057

Digitalisation Märklin 2664 (V160 "Lollo") Img_0058

Digitalisation Märklin 2664 (V160 "Lollo") Img_0059

Denys

_________________
Digitalisation Märklin 2664 (V160 "Lollo") Bls_re11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri15Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri13Digitalisation Märklin 2664 (V160 "Lollo") Cff_l_11Digitalisation Märklin 2664 (V160 "Lollo") Cff_ri16
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team
Tortillard

Date d'inscription : 14/03/2011
Messages : 11818
Age : 66
Localisation : Rhône Alpes / Provence
France

Digitalisation Märklin 2664 (V160 "Lollo") Empty
MessageSujet: Re: Digitalisation Märklin 2664 (V160 "Lollo")   Digitalisation Märklin 2664 (V160 "Lollo") Icon_minitimeVen 9 Oct 2015 - 15:21

Tout est remonté, réglé et cette loco fonctionne à merveille!

Ça fait du bien, après tous ces décodeurs grillés!

Finalement, un bon vieux C90 avec un 5 pôles, ça marche pas mal du tout! lol!

Denys
