MessageSujet: le Haut Marteau, réseau Hoe    Mer 14 Jan 2015 - 19:01

Mon ami Joel s'est offert la DFB de Minitrains (il joue avec la même grandeur Nature à Saint Amand les Eaux) et avait envie d'un petit réseau en Hoe (échelle 1/87, écartement de 9 mm) pour dérouiller les bielles de la belle ...
Je me suis proposé de lui réaliser une ébauche de réseau qu'il terminera, et je lui ai offert le bidule à l'expo de Saint Amand, pour ses 70 (septante) ans !! Wink
le cahier des charges :
- de petite taille pour que ça rentre dans le coffre de la voiture
- léger pour être manipulé seul
- une voie de parade avec une coulisse à 2 voies !
cahier des charges qui laisse d'énormes possibilités ! Suspect

les dimensions du coffre ont donc dicté les dimensions de la planche : 85 cm sur 50 ...±
et le plan de voie a été dicté par le matériel de récup en ma possession : 2 aiguilles Roco manuelles, et 2-4 coupons de voie Peco
et puis le nom du réseau s'est imposé vu les qualité de lanceur de marteau de Joel ... Twisted Evil

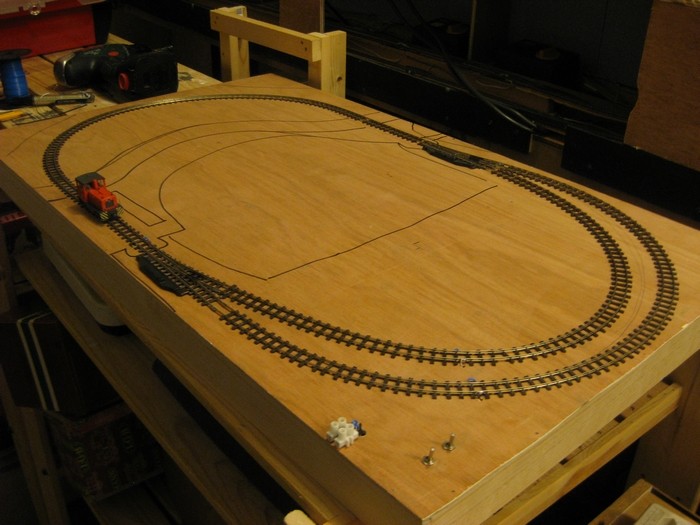

une peu de menuiserie, pose de la voie :



On passe au câblage : une alim, et les 2 voies en coulisses alimentées par interrupteur

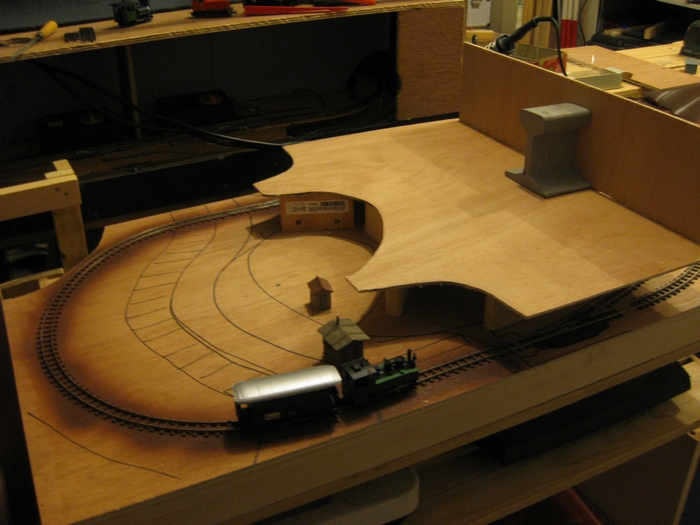

On continue avec l'ébauche du décor ...



complété par des chutes de polystyrène ...



et puis, on passe au michpap ...

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
sncb_nmbs
5 oscars
5 oscars


Date d'inscription : 01/08/2014
Messages : 697
Age : 54
Localisation : Sud-Ouest de l'hexagonie
England

MessageSujet: Re: le Haut Marteau, réseau Hoe    Mer 14 Jan 2015 - 20:41

Projet rondement mené - BRAVO. bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 8:45

nous disions donc ... le michpap ...
je passe une boite à œuf dans un vieux moulin à café, on obtient une espèce de mousse de carton, je dilue cette mousse dans un peu d'eau (une poignée dans un grand bol), et puis j'ajoute du plâtre jusqu'à la bonne consistance, pas trop liquide, limite assez dur !
et puis on enduit, avec une spatule normale, ou des petites spatules trouvée en magasin de fourniture pour artistes, ... ou avec les doigts !!



mise en peinture : acrylique noir bien diluée, ensuite diverses peintures acryliques diluées : brun, vert, bleu, ocre  ... j'utilise des restes de michpap pour tester tout ça, avant d'appliquer sur le réseau





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 9:17

les ptits détails :









le ballast



une vue d'avion ...



et 3 semaines après le début des travaux, on peut jouer en expo  ... *train2

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franz
Team
Team


Date d'inscription : 08/01/2011
Messages : 5315
Age : 29
Localisation : Luxembourg
Luxembourg

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 10:03

Salut Pélican,

C'est un beau cadeau que tu as offert à ton ami !
Beau et sympa. Sans trop de chischis.

Mettre les voies en peinture de cette manière Smile Quand je pense que j'ai tout fait au pinceau ,,,,,,, Grrrrr La méthode du pélican est bien plus efficace.

_________________
Franz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/Beneluxmodels
sncb_nmbs
5 oscars
5 oscars


Date d'inscription : 01/08/2014
Messages : 697
Age : 54
Localisation : Sud-Ouest de l'hexagonie
England

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 10:05

Oufti, c'est un beau cadeau ! cheers

*xbe


PS. Paraît que tu héberges un breton chez toi, l'est sage le colaû ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9460
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 10:23

Bonjour

Je vois que la méthode Pélican diffère fortement de celle de Jean,-Mi pour la michpap!

La charpente de barque, elle n'est pas finie ou c'est de l'archéologie lacustre?

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 10:47

Il y a autant de Michpap que de Saroulmapoul ... Zébu, il parait qu'il met de la couque pilée en plus! Rolling Eyes

pour la peinture de la voie :
peinture Marabu Do-it color spray satiné mat, 047 brun foncé , trouvée chez AVA papier, couleur en aérosol à résine acrylique
ça va super bien, 2 passes, une de chaque côté de la voie, sauf les aiguilles qui sont cachées de toutes façons !
ensuite, grattage avec l'ongle quand c'est sec, suivi d'un léger nettoyage à la gomme de nettoyage pour rail

pour la barque, elle était vendue par un autre breton à l'expo de St Amand :

http://boutique.maquettecreation.fr/

à recommander chaudement : c'est super bien fait !!

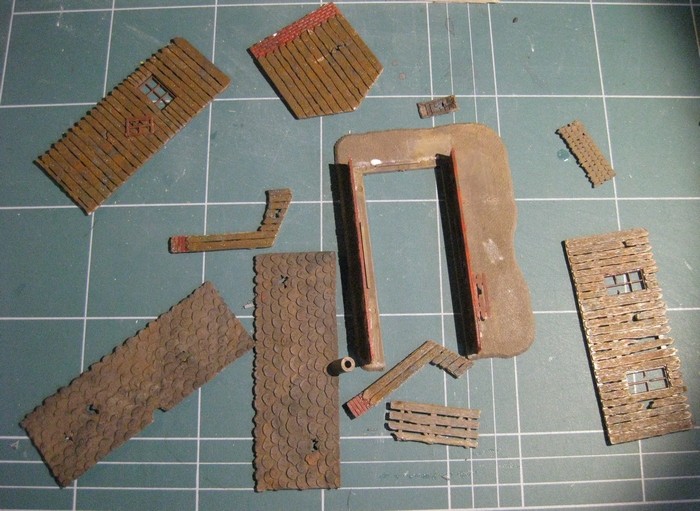

j'ai utilisé du matériel de récup : boiserie, voies, et petits bâtiments
pour les sapins, ce sont des sapins de Noel, achetés en soldes (8 € pour 21 sapins) après Noel !!
on gratte la neige, on repeint avec de l’acrylique vers sapin, et on floque avec des fibres pour grass master ... en vente chez Saroulmapoul

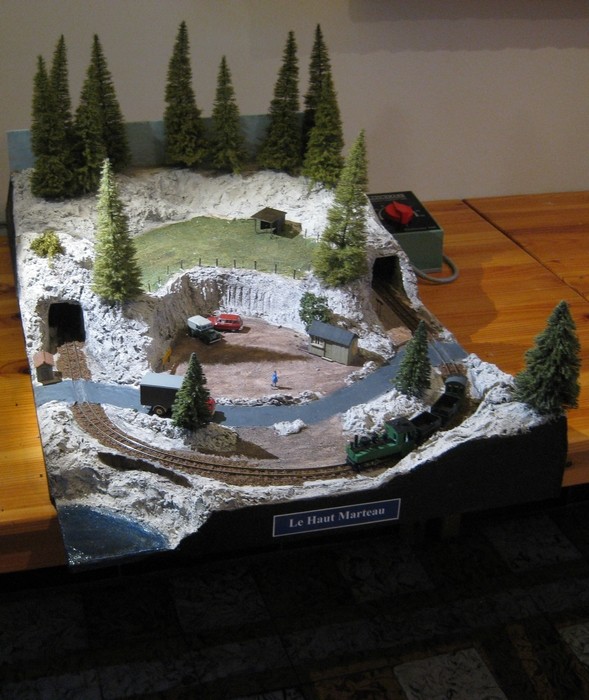

j'ai fait une photo avec des sapins déjà floqués :



j'ai aussi fait une petite estimation du budget si on doit tout acheter

petite etimation du budget nécessaire pour la réalisation d'un tel réseau :
- voie + 2 aiguillages manuels : ± 40 €
- boiserie : ± 10 €
- bâtiments : ± 20 €
- alim : ± 20 €
- Divers plâtre et peinture : ± 10 €
ce qui nous fait un total de ± 100 €

moins cher que la DFB Minitrains ( ± 130 €)



pour le breton, il a vidé les Maredsous, et le frigo, mais il a été sage ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 11:19

Bonjour André Wink ,

c'est vraiment bien fait *bravo

Et le soucis du détail *xbe

Bonne journée

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zébu
5 oscars
5 oscars


Date d'inscription : 20/11/2012
Messages : 645
Age : 59
Localisation : Dinant
Belgique

MessageSujet: Re: le Haut Marteau, réseau Hoe    Jeu 15 Jan 2015 - 13:27

Tortillard a écrit:
Bonjour

Je vois que la méthode Pélican diffère fortement de celle de Jean,-Mi pour la michpap!

Denys

Mais non, juste une question du petit ingrédient en plus ou en moins.
Et puis, comme avec toutes les recettes, chacun modifie, améliore.
Moi, je préfère le sel marin au sel d'agneau !
Comme le sucre implacable !


Je suis -------------------------------------->
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://users.skynet.be/zebu/
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Dim 31 Jan 2016 - 9:26

je fais des réseaux pour les amis, et j'ai un projet en Hoe qui roupille depuis 6 ans ... au moins
outre le Haut Marteau pour mon regretté ami Joel ... Crying or Very sad

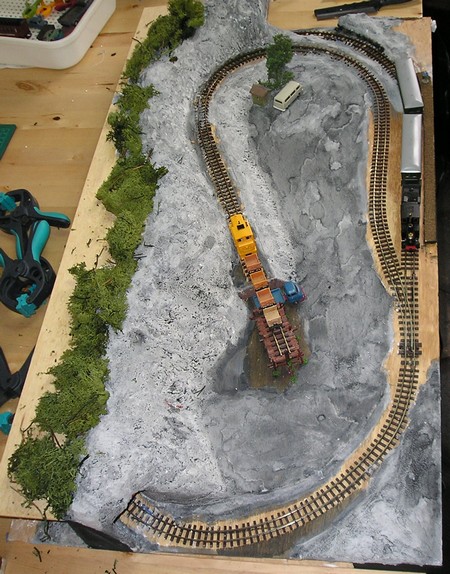

j'avais fait aussi un réseau genre carrière pour mon ami Scoot



pour mon projet, j'avais déjà réalisé la base du réseau :



restait à préciser le projet : Ker Pelic, réseau breton pour le matériel européen, et Pelican Beach, réseau US pour le matériel ... US ...

un croquis vite fait :

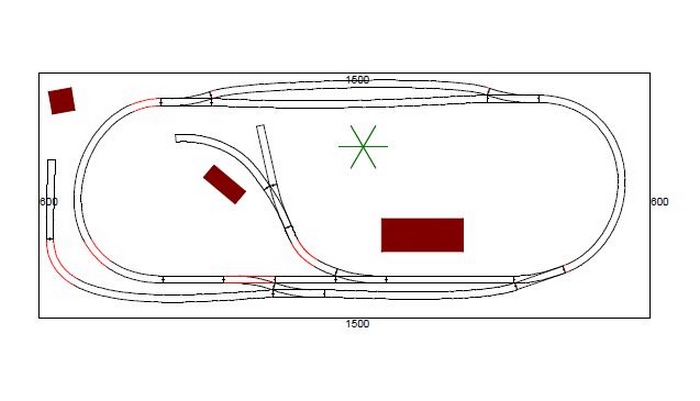

et un plan fait par Zébu ... lors d'une soirée Cra cra ... cheers

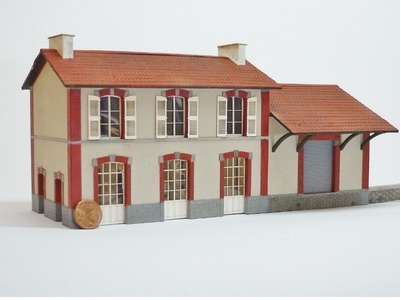

j'ai déjà trouvé des bâtiments qui pourraient passer pour du breton ou pour de l'US :

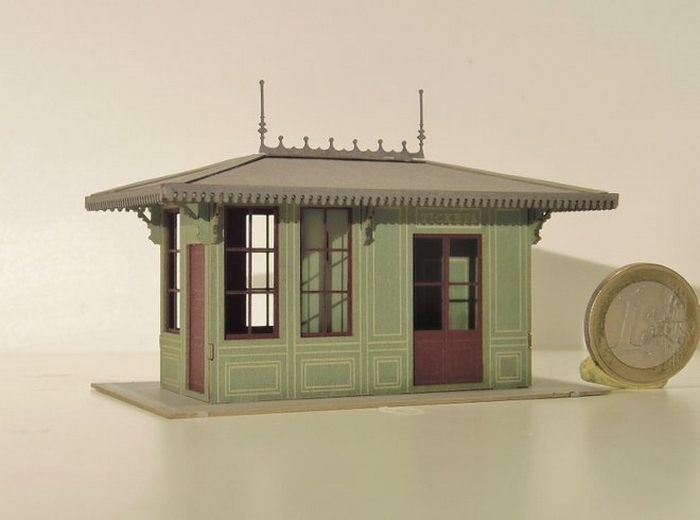

Une halte de chez Architecture et Passion :



et un phare ... de chez Artitec



ya pu ka ... *train2

et le projet au 1/32 ??? ben ce sera après : pour le moment, j'ai un souci technique pour le transport ... qui sera résolu fin avril ... et je pourrais continuer ... quand Ker Pelic sera fini !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Rockandrail
4 oscars
4 oscars


Date d'inscription : 21/09/2013
Messages : 287
Age : 63
Localisation : Bécon les Bruyères (Paris)

MessageSujet: Re: le Haut Marteau, réseau Hoe    Dim 31 Jan 2016 - 15:36

André fidèle à sa réputation: un réseau par semaine! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
zébu
5 oscars
5 oscars


Date d'inscription : 20/11/2012
Messages : 645
Age : 59
Localisation : Dinant
Belgique

MessageSujet: Re: le Haut Marteau, réseau Hoe    Dim 31 Jan 2016 - 18:13

Ouais !
Avec sévères mises à contribution d'un directeur technique !
Pfff !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://users.skynet.be/zebu/
Rockandrail
4 oscars
4 oscars


Date d'inscription : 21/09/2013
Messages : 287
Age : 63
Localisation : Bécon les Bruyères (Paris)

MessageSujet: Re: le Haut Marteau, réseau Hoe    Dim 31 Jan 2016 - 18:36

zébu a écrit:
Ouais !
Avec sévères mises à contribution d'un directeur technique !
Pfff !

Ben oui. Normal. Faut savoir déléguer... Arrow Arrow
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Lun 1 Fév 2016 - 9:14

*rigole
en tant que directeur artistique, j'ai un manque en technique ... *ange
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpbret56
3 oscars
3 oscars


Date d'inscription : 11/01/2015
Messages : 195
Age : 71
Localisation : Morbihan
Bretagne

MessageSujet: Re: le Haut Marteau, réseau Hoe    Lun 1 Fév 2016 - 23:30

Bonjour à tous,


*bravo Il est bien sympathique le petit réseau breton "Ker Pelic".Very Happy
J'attends d'en savoir et d'en voir un peu plus. bounce
On pourra même déguster un far (spécialité bretonne) en admirant le phare fort joli Wink Wink.

A bientôt et bon  *train

Kenavo

Amitiés du Morbihan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Mar 2 Fév 2016 - 8:49

vacances cette année à Pont Aven, d'ou mon envie de faire un far heu .. phare breton !



phare de Port Manech pris en photo lors d'une balade !!
et puis, mon petit voilier a été fabriqué à Vannes ( Plasmor) et je vais régulièrement au Bono, chez un ami !!! on est même resté une semaine, avec le voilier amarré au port du Bono !



par contre, pas de couine maman ... c'est un peu lourd ... Rolling Eyes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
philAtao
3 oscars
3 oscars


Date d'inscription : 14/03/2011
Messages : 182
Age : 60
Localisation : Haute Bretagne
Bretagne

MessageSujet: Re: le Haut Marteau, réseau Hoe    Mar 2 Fév 2016 - 10:05

tu as tort le kouinn aman c'est lourd(un peu)  mais c'est bon ......(beaucoup)
et ça cale bien ceux qui ont l’estomac délicat quand il faut prendre la mer!
phil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9460
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: le Haut Marteau, réseau Hoe    Mar 2 Fév 2016 - 10:30

Salut

Ils préfèrent les couques de Dinant!

C'est bien plus léger!

*rigole *rigole *rigole *rigole

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Ven 12 Fév 2016 - 9:33

montage de la petite halte de chez Architecture et Passion : kit en carton découpé au lazer : que du bonheur !!

Architecture et Passion



le kit se présente sous forme de feuilles de cartons prédécoupées, il suffit de libérer les pièces avec un cutter style Xacto, ça va tout seul !! ensuite, collage par empilage avec de la colle blanche, il faut juste faire attention à bien présenter les pièces avant collage : c'est un système de tenons et mortaises dans une plaque de base, et chaque façade a sa place !! ensuite, on pose un plafond avec aussi des mortaises ... ça va tout seul !
j'ai juste mis un poids dessus pour que le collage prenne bien !!



il suffit de poser la charpente, les 4 pans de toit, et une pièce qui fait office de solin pour cacher les joints des pans de toit ! là aussi, j'ai préféré mettre des pinces pendant la prise !



il suffit ensuite de mettre les corniches et faîtière décoratives ! j'ai juste arasé les tenons de la faîtière, ça ne rentrait pas facilement dans les mortaises, et vu la fragilité de la pièce, je n'ai pas osé forcer ! ça tient très bien comme ça !
Photo de la bête sur mon réseau en O ... en attendant la pose sur Ker pelic cheers

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
philAtao
3 oscars
3 oscars


Date d'inscription : 14/03/2011
Messages : 182
Age : 60
Localisation : Haute Bretagne
Bretagne

MessageSujet: Re: le Haut Marteau, réseau Hoe    Ven 12 Fév 2016 - 10:03

merci Pélican
pour la démonstration et le site des kits
j'ai même retrouvé des bâtiments type état de chez moi
je ne peux pas faire autrement que d'en intégrer quelques uns dans mon réseau ....
quand j'en serais à la phase décor
bravo pour ton réseau
phil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pat9556
5 oscars
5 oscars


Date d'inscription : 07/12/2013
Messages : 670
Age : 62
Localisation : Eragny 95610 (France)
France

MessageSujet: Re: le Haut Marteau, réseau Hoe    Ven 12 Fév 2016 - 13:43

Bonjour

Et c'est costaud car même le rail certes un peu attaqué ne fait pas ployer le carton *nono *nono *nono

Pour le toit c'est moins violent comme bridage *rigole *rigole *rigole
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pelican.be
4 oscars
4 oscars


Date d'inscription : 20/11/2012
Messages : 328
Age : 59
Localisation : Thiméon

MessageSujet: Re: le Haut Marteau, réseau Hoe    Lun 15 Fév 2016 - 9:05

c'est effectivement maousse costo !!!

la suite : restaurer une petite remise Pola

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: le Haut Marteau, réseau Hoe    Aujourd'hui à 6:48

Revenir en haut Aller en bas

le Haut Marteau, réseau Hoe
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Extension du réseau très haut débit
» [INFO] Traduction des icones Réseau
» Les câbles d'antennes sur le réseau de Lausanne,
» Rangement de mon réseau modulaire
» HD sur téléréseau à Renens

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Beneluxmodels :: Modélisme ferroviaire :: Présentez nous vos réseaux, modules, diaporamas-
Sauter vers:
