Bonsoir à tous,

En attendant le dossier sur la neige, (je n'en suis pas encore là, loin s'en faut!), je vous mets quelques photos via un portable de prêt.

Tout d'abord, revue du matériel utilisé:


Une scie circulaire avec plateau coulissant, très précise




3725/img0218cx.jpg[/img]Une perceuse à colonne pour préparer les bois et percer d'équerre!

Denys

PS: Vieux matos helvétique, j'y tiens!

Ensuite, les matériaux:


Lot de planches de sapin rabotées de 100 x 20 et 80 x 20, commandées au menuisier




Restants de plaques de contreplaqué entamées de 10mm et 8mm, moins chères que commandées à la cote




Lots de chutes de contreplaqué toutes épaisseurs, très intéressant!

Denys

Ensuite, il n'y a plus qu'à se cracher dans les mains!

Pour moi, se jeter à l'eau, c'est le premier réseau, et on verra bien!



1° opération, mettre toutes les planches aux cotes exactes en longueur, facile!
J'ai taillé les équerres d'angle dans les chutes.



Ensuite, traçage et perçage de tous les avant-trous de vis et de tourillons: long!
Assemblage du cadre extérieur et préparation des croisillons: ça se corse!



Après assemblage final par collage et vissage, on perce en place et enfonce les tourillons

Denys

A la fin du Samedi, un des deux cadres est fini:







Je suis assez content de moi, mais quel boulot!

Denys

Le Dimanche matin est mis à profit pour préparer les planches du deuxième cadre, il y a du monde à midi, et il me manque des tourillons!



Petit outil qui vient de la chaudronnerie et qui s'avére trés pratique: une tracette.


Astuce pour réaliser les assemblages: je me sers de la scie en remontant la lame au maximum


Il n'y a plus qu'à finir au ciseau à bois.

Denys

Dimanche midi, tout est rangé et prêt pour Lundi matin:




Comme je squatte le garage de Madame, coup de balai, et hop!


Denys

Lundi matin, achat des tourillons manquants, de la colle à bois en pot, et assemblage du deuxième cadre:




Maintenant, il y a de quoi faire!

Denys

Lundi après-midi, assemblage des deux cadres ensemble:







Il y a des petites imperfections de niveau, de l'ordre du milimètre, celà devrait aller?

Denys

Bonsoir Denys,

Mais c'est une bien belle collection de parapluies que tu nous montres là...

Non, trêve de plaisanteries, c'est un travail superbe ! Je suis impatient de voir la suite !

Louis

Bonsoir Louis,

Jusqu'ici, ça va, le  :*dundee:  m'a envoyé un article très détaillé qui m'a bien aidé.

La suite est plus laborieuse, je manque d'expérience et ne sais pas encore bien la chronologie des opérations!

Denys

EDIT du 09 Août 2017 :
Suite à la demande de certains, j'ai scanné les pages de cet article, vous les trouverez en page 28.

Super boulot Denys
Je suis impatient de voir la suite !

Ensuite, plongée en apnée dans les cartons pour récupérer toutes les voies nécessaires!

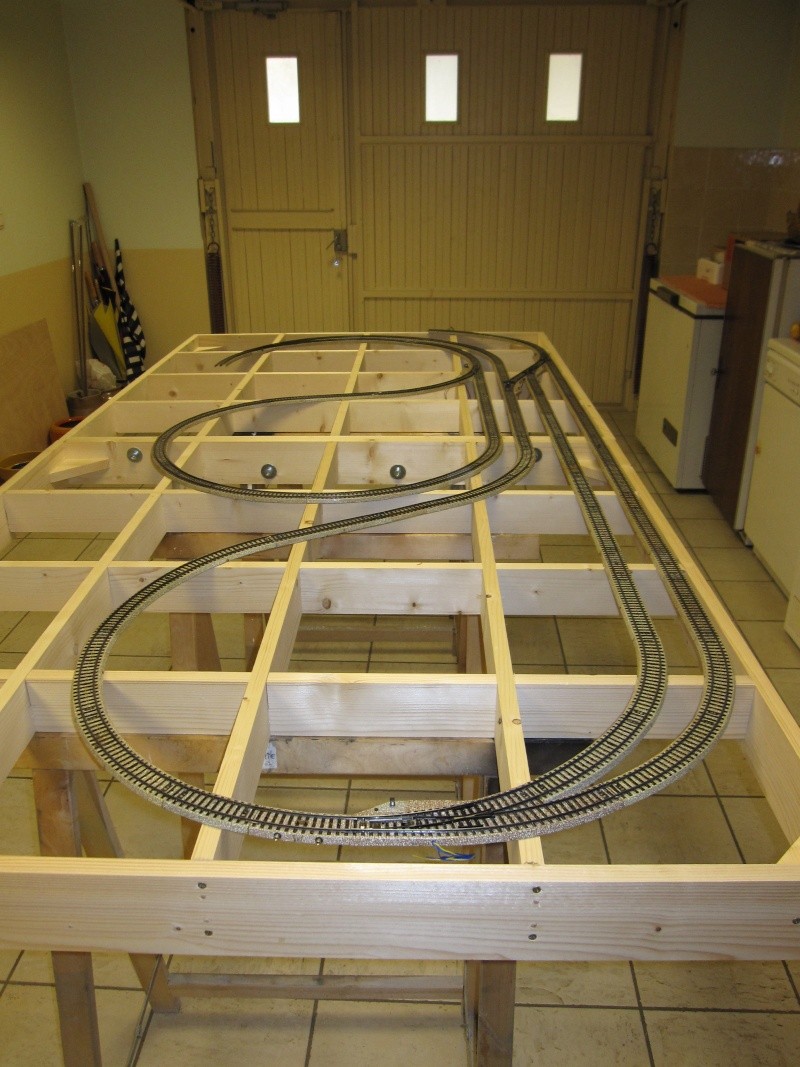

Puis montage à blanc sur le cadre pour tester le tracé:





Le niveau 1

J'en profite pour corriger quelques détails de tracé.


Denys

Je continue avec le niveau 2 pour vérifier si tout se raccorde bien:








Denys

Apparemment, il n'y a pas grand chose à rectifier, cela devrait aller:







Denys

J'adore l'enfilade de ponts en voie M, c'est superbe ! On imagine déjà une 3003 tirant ses trois wagons de voyageurs, arrivant (trop vite, c'est du train jouet) en gare, pour stopper net devant un sémaphore au rouge, en libérant comme par ricochet les bielles d'une 3064 qui pourra repartir en sens inverse avec son court train de marchandises variées (mais au moins un wagon de vin)

Bon, Denys, continue à nous faire rêver comme ça !

Louis

Ensuite, ça se corse!

J'essaye de reporter le tracé des voies sur le cadre, mais me rends bien vite compte que c'est inexploitable!

Donc je recouvre les cadres de papier kraft et remets soigneusement en place les voies dessus, niveau par niveau et trace leur contour sur le kraft aprés avoir tracé l'emplacement des planches du cadre et des croisillons:







Denys

Des vues du niveau 2, celui qui sera visible:










On distingue le tracé du niveau 1 en bleu.

Denys

, Excellent travail, mon ami, trés beau concept, digne d'un pro !!! Tu pourras remercier ton professeur, t'as été à bon école ........................

.......................Demain je te fais partir tes caoutchouks .......................

Une vue du viaduc voie M, pour Louis:




A ce sujet, je n'ai aucun élément de piliers, si quelqu'un en a à vendre?

Denys

Maintenant, j'ai tracé le niveau 2 en noir, voilà ce que cela donne:










Denys
