 moteur

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: moteur   Mer 4 Sep 2013 - 9:45

Bonjour à tous,

Après une absence sur le forum dû au épreuve anticipé du BAC et au vacances, je reviens parmi vous.

Et voilà que déjà une question se pose à moi !!!

Je voudrais motoriser une grille coulissante, et pour cela il me faut un moteur, lent de préférence. Après quelques recherches sur internet je suis tombé sur les motoréducteurs où l'on peut obtenir 30 tr/min ce qui serais bien.

Au vu du prix je me demande quels sont les moteurs qu'utilise viesssmann dans par exemple la pompe à eau ref:5132, car le prix est presque équivalent au prix du motoréducteur ...

Si vous avez des renseignement.

merci !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
Softbyte68
7 oscars
7 oscars


Date d'inscription : 04/09/2011
Messages : 4823
Age : 48
Localisation : Flémalle ( Région Liégeoise ) / Belgique
Belgique

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 9:54

Bonjour Clément Wink

content de te revoir par ici cheers

Tes épreuves se sont bien déroulées Very Happy

Pour tes moteurs, je penses que le plus apte à te répondre sera Louis mais il n'est plus aussi souvent présent ici qu'avant certainement à cause de son emploi du temps chargé ...

Bonne journée

Lolo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9442
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 13:24

Bonjour Clément

Peux-tu nous en dire un peu plus sur ton projet?

Avec éventuellement une petite photo, ce sera plus facile de comprendre ce que tu veux faire!

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 15:28

Oui mes épreuves se sont plutôt bien déroulé, pour ce qui sont dans le système j'ai 40 pts d'avance.

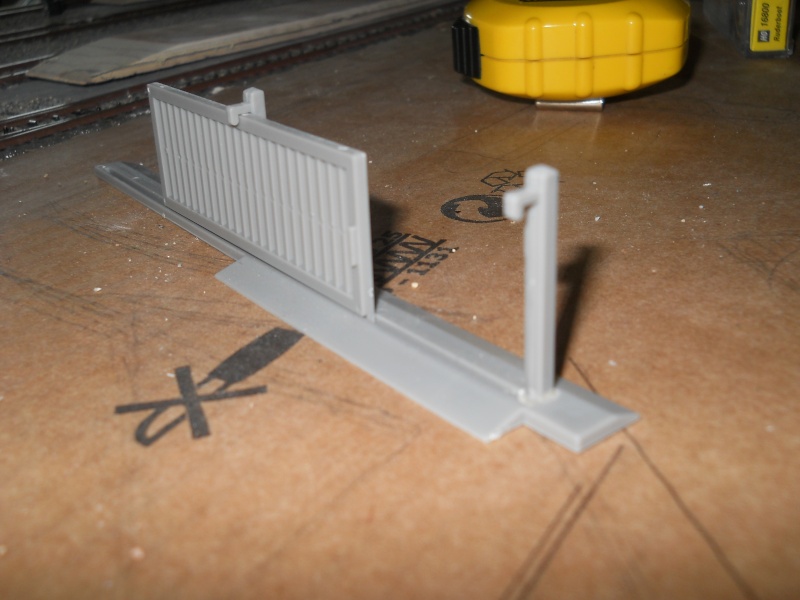

Bon revenons à ma grille coulissante, comme dit plus haut mon but est de faire s'ouvrir une grille (de marque faller) dont voici la photo :







J'avais donc penser mettre une ficelle, type ficelle de pêche, de chaque coté et de la faire s'enrouler d'un coté et dérouler de l'autre autour de l'axe du moteur (pas facile à expliquer !!!). Pour cela il me faut un moteur qui tourne lentement pour rester réaliste !!!

Peut être y a t il une meilleur solution.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
matelot2638
7 oscars
7 oscars


Date d'inscription : 13/07/2011
Messages : 6104
Age : 37
Localisation : Rhône alpes/ Drôme (Royans, Vercors) proche Isère!
France

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 17:52

Softbyte68 a écrit:
Bonjour Clément Wink

content de te revoir par ici cheers

Tes épreuves se sont bien déroulées Very Happy



Lolo
bonjour Clément!

comme dit Lolo *bravo *bravo et bon retour ici!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lekelek
6 oscars
6 oscars


Date d'inscription : 26/08/2011
Messages : 1519
Age : 31
Localisation : Remoulins Gard (30) France
France

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 21:05

bonjour clément

pour ton projet de portail coulissant si tu veut utiliser de la ficelle il te faudra des poulie a chaque extrémité sinon a force la ficelle va couper le plastique dans le modélisme aviation ou voiture tu doit pouvoir trouvé des crémaillère avec pignon a monter sur un moteur !

si j'ai deux minutes demain je te fait une recherche
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
LG
7 oscars
7 oscars


Date d'inscription : 08/02/2011
Messages : 3302
Age : 29

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 21:13

Bonjour,

Perso, je serais plus tenté par une tige filetée entraînée par un petit moteur (avec réducteur quand même).

Le souci, c'est que faire de la mécanique sur un truc aussi merdique en plastoc qui ne semble pas prévu pour, ça semble quand même assez tendu, de base. Rolling Eyes

Mais d'un autre côté, si tu te plantes, ce n'est pas dramatique, c'est uniquement comme ça qu'on apprend. Peu de gens sont nés avec des connaissances mécaniques complètes, perso, j'en apprends tous les jours, et pourtant j'y suis confronté au boulot. What a Face

Louis Wink

_________________


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 21:48

Je vais regarder à un moyen pour obtenir un axe qui tourne à un minimum de tour/minute ... de cette manière je pourrais faire enrouler et dérouler la ficelle en prenant soin de mettre des poulies de manière a ne pas abîmer la ficelle comme dit lekelek

Merci de votre lumière sur mon idée (un peu farfelu !!)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9442
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 21:57

Bonsoir

Je pencherais plutôt pour l'idée du fil de pêche!

Le système de la vis sans fin et de l'écrou me fait un peu peur dans ce truc en plastique, et ce sera plus difficile à camoufler!

Il suffit d'enrouler le fil sur un axe de très petit diamètre, comme pour la fonction levage des grues.

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lekelek
6 oscars
6 oscars


Date d'inscription : 26/08/2011
Messages : 1519
Age : 31
Localisation : Remoulins Gard (30) France
France

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 22:11

effectivement le fil de pèche

mais l'idée de Louis est bien

une tige filetée de la longueur du portail (enfin un peu plus) un écrou collé sous le portail la tige filetée entrainée par le moteur

le seul bémol c'est qu'il y auras une tranché de visible par la ou passe la jonction en l’écrou et le portail

si tu veux un schéma de mon idée pas de soucci!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9442
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 22:24

Vincent, il y a aussi la crémaillère!

Mais sur ce truc en plastique, je ne le sens pas!

Cannibaliser un vieux pont tournant pour récupérer moteur et crémaillère!

*rigole

Dommage pour le pont tournant!

Pour le système de la vis sans fin, on va être confronté à la force de réaction qui va avoir tendance à vouloir faire se renverser le portail, bonjour pour les guidages!

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: Re: moteur   Mer 4 Sep 2013 - 22:31

Merci lekelek, je vois très bien ce que tu veux dire mais comme denys je pense que les guides ne vont pas tenir longtemps. Par ailleurs cette solution n'est pas trop discrète !!!

C'est pourquoi je penche toujours sur le fil de pêche !!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
Invité
Invité



MessageSujet: Astuce vieille époque,    Jeu 5 Sep 2013 - 12:42

Bonjour Clément,

Il te faudrait trouver, un vieux lecteur CD, chez "Emaüs", à 2-3 sous, démonter le tirroir , récuperer le guide coulisse, à crémaillére en plastique blanc, ainsi que le mini moteur à pignon qui va avec. Ainsi, tu recolles le rail cranté au bas du portail gris que tu as, voir le doubler, suivant la longueur du portail, et positionner à hauteur le mini moteur, comme sur les vrais portail électrique. + le clignotant orange par leds.

Au revoir, mon petit..............drunken
Revenir en haut Aller en bas
oli 11/01
6 oscars
6 oscars


Date d'inscription : 18/12/2012
Messages : 1408
Age : 56
Localisation : Florennes
Belgique

MessageSujet: Re: moteur   Jeu 5 Sep 2013 - 20:03

Bonsoir Clément

Et le moteur Faller


Moteur synchrone

15 ou 4 tours/min., sens de rotation gauche ou droite. Moteur robuste et de longue durée. Instructions détaillées jointes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: Re: moteur   Ven 6 Sep 2013 - 20:00

Merci oli 11/01,

C'est exactement ce qu'il me faut !!!!

Par contre, pensez vous que je puisse utiliser un moteur de loco qui peut également tourner lentement, enfin je pense puisqu'une loco peut faire des ralentis ...

En effet je pense qu'il peut être plus pratique d'avoir la vis sans fin ...

Merci de votre aide
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
Jeanmi.be
6 oscars
6 oscars


Date d'inscription : 03/06/2011
Messages : 1744
Age : 57
Localisation : Ernage

MessageSujet: Re: moteur   Ven 6 Sep 2013 - 20:46

Clément, va voir ici : http://forum.e-train.fr/viewtopic.php?f=2&t=73925

Jeanmi.be
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.saroulmapoul.be
clem141
3 oscars
3 oscars


Date d'inscription : 17/03/2012
Messages : 164
Age : 20

MessageSujet: Re: moteur   Dim 8 Sep 2013 - 19:19

Merci Jeanmi.be,

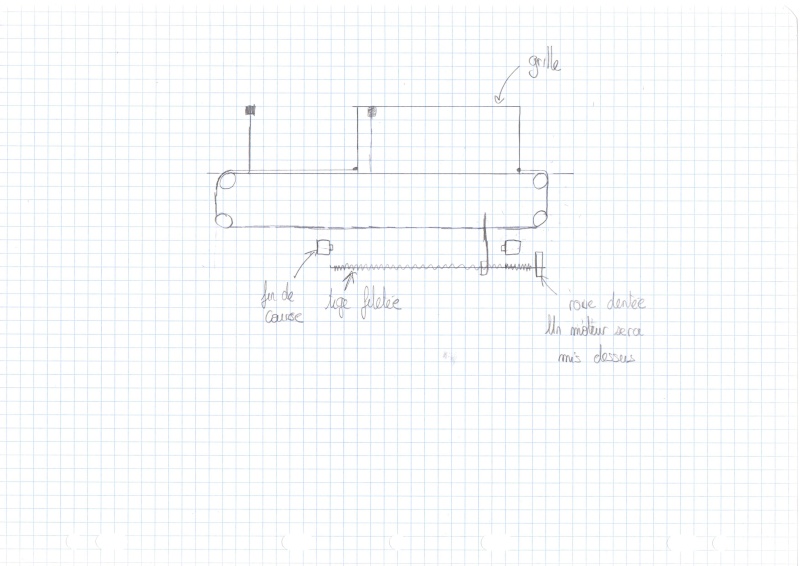

Je me suis inspiré de cette idée voilà donc un schéma vite fait de ce qui va être mis en place.



Un écrou se "baladera" sur la tige filetée, une plaque de métal y sera souder de façon a le faire appuyer une les fins de course. Un fil de nylon assurera la "communication" entre l'écrou et la barrière.

Bonne soirée *train
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://mon-reseau-marklin.over-blog.com/
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9442
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: moteur   Dim 8 Sep 2013 - 19:52

Bravo Clément!

Plus qu'à mettre en oeuvre tout ça!


Denys
