Bonjour.
Pour gagner -un peu- en réalisme, je pense poser une "caténaire" telle que décrite dans un autre sujet, c'est-à-dire juste les mâts.
De même, je voudrais rajouter des signaux pour animer ma gare.
Je pense qu'il vaut mieux les installer avant d"avancer davantage dans la décoration.
Quelqu'un sait-il dans quelle gamme je peux trouver ce qui se rapprochera le plus du réseau CFL?
Merci d'avance.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9453
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Signaux et caténaire    Ven 4 Jan 2013 - 16:58

Bonsoir Pascal

Pour ce qui est de la caténaire, c'est la Lybe, anciennement JV, type 25 Kv SNCF, identique à la caténaire CFL, mais pourquoi ne poser que des mats?

Pour les signaux, je ne connais pas ceux utilisés par les CFL.

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal67
6 oscars
6 oscars


Date d'inscription : 13/01/2012
Messages : 1104
Age : 40
Localisation : Drulingen
Luxembourg

MessageSujet: Re: Signaux et caténaire    Ven 4 Jan 2013 - 17:37

Bonsoir Denys.
2 raisons pour ne mettre que les poteaux:
- je ne pensais pas mettre de caténaire car je ne m'en sens pas capable et je ne souhaite pas mettre en place de système fonctionnel
- le réseau étant dans une pièce que je partage avec les enfants, un malheur est vite arrivé sur un truc aussi fragile
En fouillant sur le forum j'ai trouvé cette discussion et je trouve l'effet sympathique:

Jeanmi.be a écrit:

Son réseau est équipé de caténaire mais seulement des poteaux.
Les pantographes sont levés mais pas complètement.

http://www.albertrain.be/

Jeanmi.be


Merci pour ton indication, je vais aller voir si je trouve! *yes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franz
Team
Team


Date d'inscription : 08/01/2011
Messages : 5310
Age : 29
Localisation : Luxembourg
Luxembourg

MessageSujet: Re: Signaux et caténaire    Ven 4 Jan 2013 - 18:44

En effet les caténaires Lybe sont celle qui ressemble le plus. (mais elles sont en plastique)
Il y a aussi Dutdut qui fait des caténaires simple Luxembourgeoise. (en acier) ICI

Là il s'agit de caténaires bien détaillées à monter/souder soit même.

Sinon tu as des caténaires style Sommerfeld ou Viessmann qui sont vendues construite Wink mais ne sont pas "typiquement" luxembourgeoise,,,,,,, mais moins cher.

Ca dépend de ce que tu veux faire Wink

_________________
Franz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/Beneluxmodels
Tortillard
Team
Team


Date d'inscription : 14/03/2011
Messages : 9453
Age : 63
Localisation : Rhône Alpes / Provence

MessageSujet: Re: Signaux et caténaire    Ven 4 Jan 2013 - 19:58

Bonsoir

Franz, la caténaire de DutDut production est la caténaire 1500V DC typiquement SNCF Sud-Est, il me semblait qu'aux CFL, c'était de la 25 Kv monophasé comme celle du Nord et de l'Est de la SNCF?

Denys

_________________



_______________________________________________________________________________________________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal67
6 oscars
6 oscars


Date d'inscription : 13/01/2012
Messages : 1104
Age : 40
Localisation : Drulingen
Luxembourg

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 11:54

Je savais bien que c'était compliqué, cette affaire-là!
J'ai regardé la JV Lybe et j'avoue avoir un peu de mal à évaluer mes besoins et à comprendre simplement ce qu'il me faudrait acheter. Chez Viesmann ou Sommerfeldt, ça semble un peu plus clair mais le modèle ne correspond pas à ce qu'on peut voir en vrai.
Je vais encore creuser la question...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franz
Team
Team


Date d'inscription : 08/01/2011
Messages : 5310
Age : 29
Localisation : Luxembourg
Luxembourg

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 13:18

@ Denys: Voici les caténaire utilisé sur la ligne du Nord:
électrifiée en 2 x 25 kV (principe du feeder négatif à – 25000 V et autotransformateurs répartis sur la ligne) (y compris l'antenne de Wiltz)

Comme la ligne Kautenbach - Wiltz comporte des caténaires simplifiées. Comme Dutdut nous propose des supports les mieux représentatif je vais les utiliser. Voici en image
Réel:


1/87:
http://dutdut.productions.pagesperso-orange.fr/VS%20054-55.htm

Ce qui est très intéressant c'est qu'on y tend un file de cuivre tendu et le tour est joué.
C'est robuste et simple.

Pour les caténaire Lybe, je dois encore avoir les références à l'atelier. Si perdicas en a besoin, je te les chercherais.



_________________
Franz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/Beneluxmodels
dodo6600
5 oscars
5 oscars


Date d'inscription : 17/02/2012
Messages : 755
Age : 43
Localisation : Bastogne
Belgique

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 13:40

c'est ici : http://www.lybe.fr/

regarde a : produits .... caténaire JV
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal67
6 oscars
6 oscars


Date d'inscription : 13/01/2012
Messages : 1104
Age : 40
Localisation : Drulingen
Luxembourg

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 14:40

Merci pour le lien direct!
Ma principale difficulté est de voir de quels éléments je dois disposer pour mon réseau. Pour la partie de pleine voie, c'est simple, mais pour la gare je suis un peu perplexe:
-installer des portiques sur toute la largeur?
-installer des portiques sur les 2 voies du fond et une ligne sur la voie de 1er plan?
-installer une ligne au fond et des poteaux en T pour les 2 lignes de devant?
ou bien réserver la voie du fond à la traction diesel et utiliser des portiques à 2 lignes pour les 2 autres voies?


Je cherche un maximum de photos mais pour l'instant, ça n'est pas évident...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franz
Team
Team


Date d'inscription : 08/01/2011
Messages : 5310
Age : 29
Localisation : Luxembourg
Luxembourg

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 15:25

installer les portiques sur sur toute les 2 largeurs, surtout que tu veux y mettre un quai entre les 2 voies.

Lybe vent des sachets de 6 pour 22€

_________________
Franz
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/Beneluxmodels
Westwaggon
7 oscars
7 oscars


Date d'inscription : 08/01/2011
Messages : 4243
Age : 32
Localisation : Luxembourg
Luxembourg

MessageSujet: Re: Signaux et caténaire    Sam 5 Jan 2013 - 21:20

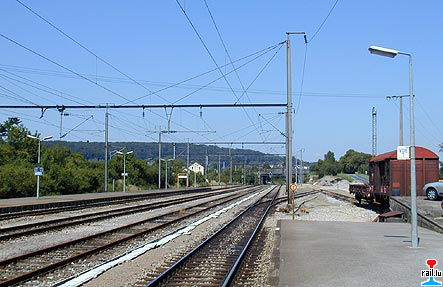

Salut , les gares à quai central sont exceptionnellement rares au Grand Duché , a ma connaissance , il n'y a que la gare de Oetrange , donc oui dans ce cas , portiques 4 voies mais avec armement que sur 3 voies
