MessageSujet: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeLun 24 Déc 2012 - 10:18

bonjour à toussss *train2

je cherche un shema pour la connection du pont tournant Marklin 7186




merciiiiiiii d'avance


marek



[img]connection d'un pont tournant Marklin 7186  Pc230211[/img]
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek


Age : 38
Date d'inscription : 26/08/2011
Messages : 1626
Localisation : Remoulins Gard (30)

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeLun 24 Déc 2012 - 11:06

bonjour je doit avoir la notice chez mes parents je fait une photos ce soir et répond ... quand je trouve une connexion!
Revenir en haut Aller en bas
marek1959
0 oscar
0 oscar



Age : 64
Date d'inscription : 10/12/2012
Messages : 24

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeLun 24 Déc 2012 - 11:16

merçi beaucoup car j'ai une notiçe mais rien n'est indiqué No


marek *train
Revenir en haut Aller en bas
lekelek
6 oscars
6 oscars
lekelek


Age : 38
Date d'inscription : 26/08/2011
Messages : 1626
Localisation : Remoulins Gard (30)

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeMar 25 Déc 2012 - 8:18

salut

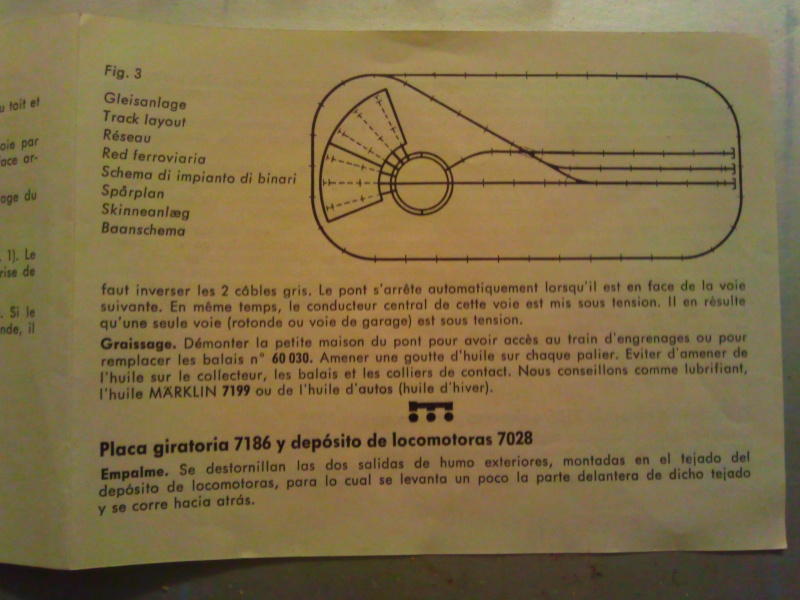

voici une copie de la partie en français de la notice que je possède!

ce n'est pas la même référence de pont tournant car le votre est plus ressent mais ce sont les même branchement et fonctionnement .

si si c'est la même réf 7028 c'est le bâtiment et 7186 c'est le pont tournant.

PS la prise L du transformateur c'est le même que l’éclairage des accessoires (aiguille ou lumière de la ville) et la masse 0 c'est le commun sur les rails ou les éclairages qui doivent être relié entre eux..

connection d'un pont tournant Marklin 7186  Photo012

connection d'un pont tournant Marklin 7186  Photo010

connection d'un pont tournant Marklin 7186  Photo011

connection d'un pont tournant Marklin 7186  Photo013

connection d'un pont tournant Marklin 7186  Photo014
Revenir en haut Aller en bas
marek1959
0 oscar
0 oscar



Age : 64
Date d'inscription : 10/12/2012
Messages : 24

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeMar 25 Déc 2012 - 12:07

bonjour

je te remerçie pour le mode d'emploi


c'est un bon départ cheers

car pour le moment je prépare le matériels et bientôt ( juillet normalement je met tout en plaçe ) bounce
pour l'instant cela se résume à cela mon blog :

http://mes-locos-vapeur-marklin.blog4ever.com/blog/photos-cat-721740-1948744095-mes_locos_vapeur_marklin.html

joyeux Noel a tous santa


Marek
Revenir en haut Aller en bas
oli 11/01
7 oscars
7 oscars
oli 11/01


Age : 64
Date d'inscription : 18/12/2012
Messages : 5180
Localisation : Florennes

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeMar 25 Déc 2012 - 18:28

Et si tu veux fonctionner en analogique pour ta plaque tournante et en digital sur ton circuit, voilà le schéma

connection d'un pont tournant Marklin 7186  121225062332811499

Relier la masse du 7186 ET au transfo analogique ET à la borne O de l'une de tes voies.
Revenir en haut Aller en bas
marek1959
0 oscar
0 oscar



Age : 64
Date d'inscription : 10/12/2012
Messages : 24

connection d'un pont tournant Marklin 7186  Empty
MessageSujet: Re: connection d'un pont tournant Marklin 7186    connection d'un pont tournant Marklin 7186  Icon_minitimeMer 26 Déc 2012 - 10:20

bonjour bounce

merci pour ce plan je réuni tous les infos study


marek santa
